Por Que o Inversor Schneider Altivar Precisa de Reparo Especializado?

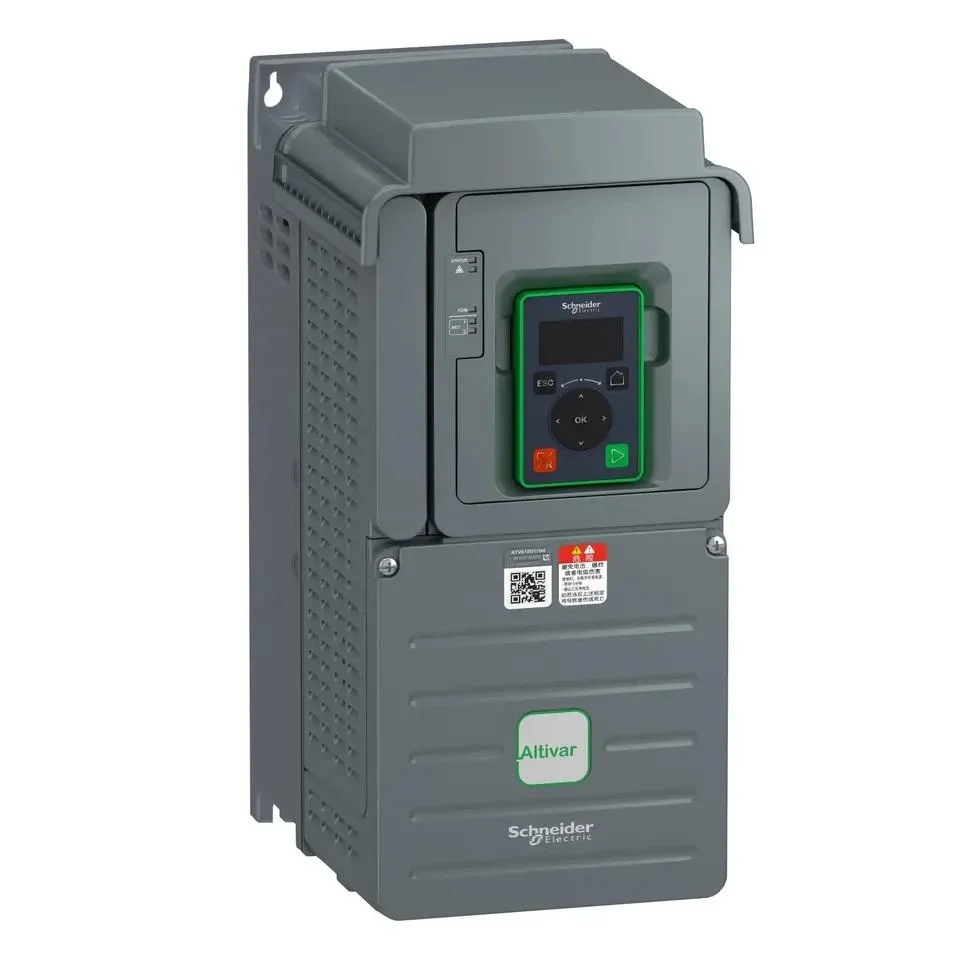

A linha Schneider Altivar ATV é uma das mais presentes na indústria brasileira. Do ATV11 compacto monofásico até o ATV71 de alta potência para processos críticos, esses inversores são utilizados em automação de máquinas, linhas de produção, bombas e ventiladores industriais. Quando um Altivar falha, a linha para — e o tempo de parada tem custo direto na produção.
Na FIXTRON INDUSTRIAL, realizamos reparo de inversor Schneider Altivar a nível de componente: substituímos IGBTs, capacitores, diodos e componentes SMD das placas de controle e potência, garantindo restauração completa da funcionalidade com garantia de 6 meses.
Reparo vs. Substituição
O reparo de um Altivar ATV custa em média 30% a 40% do preço de um novo. Em modelos com ciclo de vida longo como o ATV71, o reparo é especialmente vantajoso pois o equipamento já está integrado ao sistema de automação da planta.
Como Funciona o Altivar ATV e Por Que Ele Falha
O inversor Altivar converte corrente alternada em corrente contínua via retificador, armazena energia no barramento CC com capacitores eletrolíticos e reconverte para CA trifásica com frequência variável por meio de uma ponte IGBT. O calor gerado nesse processo é dissipado por dissipador e ventilador interno. Quando o sistema de refrigeração falha ou quando há sobrecarga elétrica, os componentes de potência são os primeiros a sofrer danos.
Falhas Mais Comuns no Schneider Altivar
Alarmes de Proteção de Potência
- OCC — Sobrecorrente: IGBT com falha ou motor dimensionado incorretamente. Exige teste individualizado de cada transistor de potência.
- OCF — Curto-circuito na saída: IGBT em curto ou falha no motor/cabos. Antes de reparar o inversor, verificar integridade do motor.
- OHF — Sobretemperatura: Ventilador interno travado, filtro entupido ou temperatura ambiente acima do especificado.
- ULF — Perda de fase: Fase de entrada ausente ou assimétrica, ou diodo da ponte retificadora com falha.
Alarmes da Placa de Controle
- CFF — Configuração incorreta: Parâmetros inválidos ou firmware corrompido após queda de energia.
- EEPROM fault: Memória de parâmetros com defeito, exige gravação ou substituição da EEPROM.
- Falha de comunicação Modbus / Profibus / CANopen: Interrupção na comunicação com CLP, causando parada não prevista.
Modelos com Falha Mais Frequente
- ATV31 e ATV312: Capacitores do barramento DC com perda de capacitância após 5 a 8 anos de operação.
- ATV71: Módulo IGBT de potência e ventilador de 24V com alto índice de falha após 10 anos de uso.
- ATV11 e ATV12: Circuito de snubber e capacitor de filtro de entrada com degradação por surto de tensão.
Atenção ao Diagnóstico
Alarme OCF (curto na saída) não significa necessariamente que o IGBT está danificado. Em 40% dos casos que recebemos com esse alarme, o motor ou o cabo de saída é o responsável. Faça o teste do motor antes de enviar o inversor — isso pode evitar custos desnecessários.
Nosso Processo de Reparo
Recebimento e Análise do Alarme
Leitura do histórico de alarmes armazenado na memória do Altivar e inspeção visual para identificar danos físicos.
Diagnóstico do Estágio de Potência
Medição de IGBTs, diodos e capacitores fora de carga. Verificação do gate driver e circuito de snubber com osciloscópio.
Diagnóstico da Placa de Controle
Verificação de firmware, leitura de parâmetros e teste das interfaces de comunicação (Modbus, Profibus, CANopen).
Reparo e Substituição
Troca de IGBTs, capacitores, diodos e componentes SMD. Gravação de firmware quando necessário. Soldagem profissional BGA/SMD.
Teste em Bancada com Carga Real
Rampa de aceleração e desaceleração, teste térmico prolongado e verificação de todas as proteções antes da entrega.
Entrega com Garantia de 6 Meses
Relatório técnico com componentes trocados e resultados dos testes. Garantia completa em peças e serviço.
Altivar com Defeito?
Envie para nosso laboratório e receba diagnóstico em até 24 horas.
Diferenciais da FIXTRON
Orçamento em 24h
Diagnóstico completo e orçamento detalhado com fotos em até 24 horas.
Garantia de 6 Meses
Garantia completa em peças e mão de obra para todos os reparos.
Laboratório Equipado
Osciloscópios, analisadores de componentes e estação de retrabalho BGA/SMD.
Atendimento Nacional
Recebemos por transportadora de qualquer estado do Brasil.
Modelos Schneider Altivar que Reparamos
- ATV11 — monofásico compacto, 0,18 kW a 2,2 kW
- ATV12 — compacto monofásico com funções avançadas
- ATV31 e ATV312 — uso geral com comunicação integrada
- ATV61 — HVAC e infraestrutura, 0,75 kW a 800 kW
- ATV71 — alta performance para processo, 0,37 kW a 500 kW
- ATV320 — substituto do ATV312 com segurança STO integrada
- ATV340 — controle vetorial de alta precisão
- ATV600 / ATV900 — linha Process com IHM integrada
Perguntas Frequentes
Sempre que possível fazemos backup completo dos parâmetros antes de iniciar o reparo, inclusive da lista de alarmes e configurações de comunicação. Após o reparo, restauramos todos os parâmetros e validamos em bancada.
Sim. Os cartões de expansão de comunicação (VW3A3307 Profibus, VW3A3310 CANopen, VW3A3316 Ethernet) são diagnosticados e reparados independentemente do inversor principal, reduzindo custo.
Entre em contato via WhatsApp para receber o endereço e orientações de embalagem. Envie por TNT, Jadlog ou Correios. Após diagnóstico enviamos orçamento com fotos. Devolução por transportadora com frete a combinar.
Reparo de Inversor Schneider Altivar — Atendimento Nacional
Recebemos inversores Schneider Altivar de todo o Brasil via transportadora:
Entre em contato antes de despachar para confirmar endereço e orientações de embalagem.
