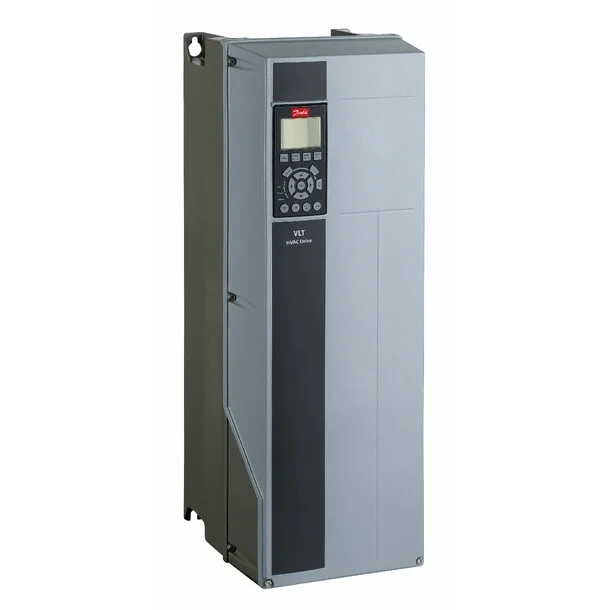

Os inversores de frequência Danfoss VLT estão entre os equipamentos mais utilizados na indústria brasileira. Séries como o VLT 2800, o VLT AutomationDrive FC301/FC302 e o VLT HVAC Drive FC102 são encontrados em linhas de produção, sistemas de bombeamento, climatização industrial e muito mais. Quando um desses inversores exibe um código de alarme ou warning, cada minuto de parada representa prejuízo. Este guia reúne os principais códigos de erro dos inversores Danfoss VLT, o significado de cada um e as ações recomendadas para resolver rapidamente.
Dica Importante
Antes de qualquer intervenção, sempre anote o código de alarme exibido no display e, se possível, consulte o log de falhas do inversor. Essas informações são essenciais para um diagnóstico preciso e agilizam o atendimento caso seja necessário acionar a assistência técnica.
Tabela de Códigos de Alarme (Alarm) Danfoss VLT
Os alarmes (Alarm) no Danfoss VLT indicam condições graves que fazem o inversor parar imediatamente o motor e travar. Diferem dos warnings, que são apenas avisos. Veja abaixo os alarmes mais comuns:
| Código | Nome | Descrição / Causa Provável |
|---|---|---|
| Alarm 2 | Live Zero Error | Sinal de referência analógica (4-20 mA) caiu abaixo do mínimo configurado. Verifique a fiação do sensor/transmissor, possível rompimento do cabo ou falha no transmissor de campo. |
| Alarm 4 | Mains Phase Loss | Perda de uma ou mais fases na alimentação de entrada. Verifique o disjuntor, fusíveis, contatora de alimentação e cabos de entrada. Comum após quedas de energia parciais na rede. |
| Alarm 7 | DC Overvoltage | Tensão no barramento DC acima do limite. Causado por desaceleração muito rápida (energia regenerativa), tensão de rede acima do nominal ou resistor de frenagem ausente/danificado. |
| Alarm 8 | DC Undervoltage | Tensão no barramento DC abaixo do mínimo. Indica queda de rede, falha na ponte retificadora ou capacitores do barramento DC degradados. |
| Alarm 13 | Overcurrent | Corrente de saída ultrapassou o limite instantâneo. Possível curto-circuito no motor ou cabo, módulo IGBT danificado ou carga mecânica travada. |
| Alarm 14 | Earth Fault | Corrente de fuga para terra detectada na saída. Verifique a isolação dos cabos do motor e do próprio motor. Use megôhmetro para medir a resistência de isolamento. |
| Alarm 29 | Heatsink Overtemp | Temperatura do dissipador excedeu o limite. Ventilador interno parado ou obstruído, temperatura ambiente acima de 40°C ou dissipador com acúmulo de pó. |
| Alarm 33 | Out of Frequency Range | Frequência de saída excedeu os limites programados (parâmetros 4-11/4-13). Revise a parametrização de rampa e limites de frequência. |
| Alarm 38 | Internal Fault | Falha interna no hardware do inversor. Pode indicar problema na placa de controle, memória EEPROM corrompida ou falha no processador. Geralmente requer reparo em bancada. |
Tabela de Códigos de Warning Danfoss VLT
Os warnings são avisos preventivos. O inversor continua operando, mas indica que uma condição anormal foi detectada. Ignorar warnings por tempo prolongado pode levar a um alarme e parada do equipamento.
| Código | Nome | Descrição / Ação Recomendada |
|---|---|---|
| Warning 1 | 10V Low | A tensão auxiliar de 10 V no terminal 50 está abaixo do normal. Excesso de carga no terminal — verifique se potenciômetros ou dispositivos conectados não estão em curto ou consumindo demais. |
| Warning 4 | Mains Phase Loss | Desbalanceamento de fases detectado na entrada. Pode ser uma fase enfraquecida. Se persistir, evoluirá para Alarm 4. |
| Warning 8 | DC Undervoltage | Tensão do barramento DC baixa, mas dentro de um range operável. Sinal de rede instável ou capacitores começando a perder capacitância. |
| Warning 9 | Inverter Overload | O inversor está operando acima de sua capacidade térmica nominal. Reduza a carga ou verifique se o inversor está subdimensionado para a aplicação. |
| Warning 25 | Short Circuit | Indício de curto-circuito na saída do inversor. Verifique imediatamente os cabos do motor e as conexões de saída antes que evolua para um alarme. |
Atenção
Nunca tente resetar repetidamente um alarme sem antes identificar a causa raiz. Resetar e religar um inversor com curto-circuito na saída, por exemplo, pode danificar permanentemente os módulos de potência (IGBTs).
Como Ler o Display e Navegar no Log de Falhas
Os inversores Danfoss VLT possuem um painel operacional (LCP — Local Control Panel) com display e teclas de navegação. Para acessar o histórico de falhas:
- Pressione a tecla [Alarm Log] ou navegue até o grupo de parâmetros 15-3x (Alarm Log) utilizando as setas do LCP.
- Parâmetro 15-30: Exibe o código do último alarme registrado.
- Parâmetros 15-31 a 15-33: Mostram os alarmes anteriores (segundo, terceiro e quarto mais recentes).
- Parâmetro 15-30, sub-índice: Ao rolar com as setas, é possível ver o timestamp, a corrente do motor e a tensão do barramento DC no momento da falha.
- Para resetar o alarme: Pressione a tecla [Reset] no LCP ou ative a entrada digital configurada para reset (parâmetro 5-1x). O reset só terá efeito se a condição de falha já tiver sido eliminada.
Informação Técnica
Nos modelos FC301/FC302, é possível acessar remotamente o log de falhas via comunicação serial (RS485/Profibus) utilizando o software MCT 10 da Danfoss. Isso é especialmente útil para inversores instalados em locais de difícil acesso.
Resolução dos 5 Alarmes Mais Comuns
1. Alarm 13 — Overcurrent (Sobrecorrente)
Este é o alarme mais frequente nos inversores Danfoss VLT. A sobrecorrente instantânea dispara quando a corrente de saída excede aproximadamente 200% da corrente nominal do inversor.
- Passo 1: Desconecte o motor e tente operar o inversor sem carga. Se o alarme persistir, o problema é interno (IGBT danificado).
- Passo 2: Meça a isolação do motor e dos cabos com megôhmetro (mín. 1 MΩ a 500 V).
- Passo 3: Verifique se os parâmetros de motor (1-20 a 1-25) estão corretos — potência, tensão, corrente, frequência e RPM.
- Passo 4: Se o alarme ocorre apenas na aceleração, aumente o tempo de rampa (parâmetro 3-41).
2. Alarm 7 — DC Overvoltage (Sobretensão)
Dispara quando a tensão do barramento DC excede o limite (aproximadamente 810 V para modelos 400 V ou 405 V para modelos 200 V).
- Passo 1: Aumente o tempo de desaceleração (parâmetro 3-42). Desacelerações bruscas geram energia regenerativa.
- Passo 2: Verifique se há resistor de frenagem instalado e se está funcional (meça a resistência com multímetro).
- Passo 3: Meça a tensão da rede de entrada. Tensão acima do nominal pode causar este alarme.
- Passo 4: Ative a função OVC (Overvoltage Control), parâmetro 2-17, para que o inversor aumente automaticamente o tempo de desaceleração ao detectar sobretensão.
3. Alarm 8 — DC Undervoltage (Subtensão)
Indica que a tensão do barramento DC caiu abaixo do limite mínimo aceitável.
- Passo 1: Verifique a tensão de alimentação nas três fases de entrada. Quedas momentâneas de rede são a causa mais comum.
- Passo 2: Inspecione fusíveis e contatoras de alimentação.
- Passo 3: Em casos recorrentes, meça os capacitores do barramento DC. Capacitância abaixo de 80% do valor nominal exige substituição.
4. Alarm 29 — Heatsink Overtemp (Sobretemperatura)
O sensor de temperatura no dissipador detectou temperatura acima do limite seguro (tipicamente 90-95°C).
- Passo 1: Verifique se o ventilador interno está girando. Substitua-o caso esteja parado ou com ruído excessivo.
- Passo 2: Limpe o dissipador de calor com ar comprimido. Pó industrial acumulado reduz drasticamente a eficiência térmica.
- Passo 3: Verifique a temperatura ambiente. Acima de 40°C, considere melhorar a ventilação do painel elétrico ou aplicar derating na corrente de saída.
5. Alarm 14 — Earth Fault (Fuga para Terra)
Corrente de fuga para terra foi detectada nos cabos de saída do inversor. Esse alarme é particularmente importante em ambientes úmidos ou com exposição a produtos químicos.
- Passo 1: Desconecte o motor e meça a resistência de isolamento do motor e dos cabos separadamente.
- Passo 2: Inspecione visualmente os cabos de saída em busca de danos mecânicos, especialmente em passagens de cabos e prensa-cabos.
- Passo 3: Se o motor estiver com isolação comprometida, será necessário rebobiná-lo ou substituí-lo antes de religar o inversor.
Quando Chamar um Especialista
Alguns cenários exigem intervenção profissional especializada em eletrônica industrial:
- Alarm 38 (Internal Fault): Falhas internas geralmente requerem reparo em nível de placa, com substituição de componentes SMD, memórias e microprocessadores.
- Alarmes recorrentes: Se o mesmo alarme retorna após reset e verificações básicas, pode haver um problema intermitente no hardware do inversor.
- Módulos de potência danificados: A substituição de IGBTs e retificadores exige equipamentos de solda especializados e testes de bancada com carga.
- Inversores sem display: Se o painel não liga, a fonte de alimentação interna pode estar danificada — um diagnóstico em bancada é necessário.
- Necessidade de parametrização avançada: Aplicações com controle de torque, PID integrado ou comunicação em rede (Profibus/Profinet) requerem conhecimento aprofundado dos parâmetros Danfoss.
A FIXTRON INDUSTRIAL é especialista em reparo de placas eletrônicas Danfoss, com experiência em todas as séries VLT, desde os modelos legados VLT 2800/5000 até os atuais FC102, FC301 e FC302. Realizamos diagnóstico detalhado, substituição de componentes em nível SMD e testes completos em bancada com carga simulada.
