Schneider Electric Altivar: Códigos de Falha e Diagnóstico Completo

Os inversores de frequência Schneider Electric da linha Altivar estão entre os mais utilizados na indústria brasileira, com presença marcante em sistemas de HVAC, tratamento de água e efluentes, bombeamento e processos industriais em geral. A robustez da plataforma, aliada a recursos avançados de comunicação e integração com a arquitetura Schneider, consolidou o Altivar como referência em acionamentos de velocidade variável.

Entretanto, como todo equipamento eletrônico de potência operando em ambientes industriais severos, os inversores Altivar estão sujeitos a falhas que podem interromper processos produtivos. Neste guia técnico, a equipe FIXTRON apresenta os principais códigos de falha das famílias Altivar ATV310, ATV320 e ATV630, com procedimentos práticos de diagnóstico e soluções.

A Família Altivar: Visão Geral

A Schneider Electric organiza sua linha de inversores Altivar em faixas de aplicação complementares. Compreender o posicionamento de cada modelo é importante para o diagnóstico correto, já que os códigos de falha e os recursos de proteção variam entre as famílias:

• Altivar ATV310: Inversor compacto para aplicações básicas — bombas, ventiladores e esteiras simples. Interface simplificada, ideal para substituição direta do antigo ATV31. Faixa de potência de 0,25 a 2,2 kW.
• Altivar ATV320: Inversor de gama média que substituiu o consagrado ATV312. Oferece maior capacidade de comunicação (Ethernet, CANopen, Modbus), STO integrado (Safe Torque Off) e suporte a macros de aplicação. Potências de 0,18 a 15 kW.

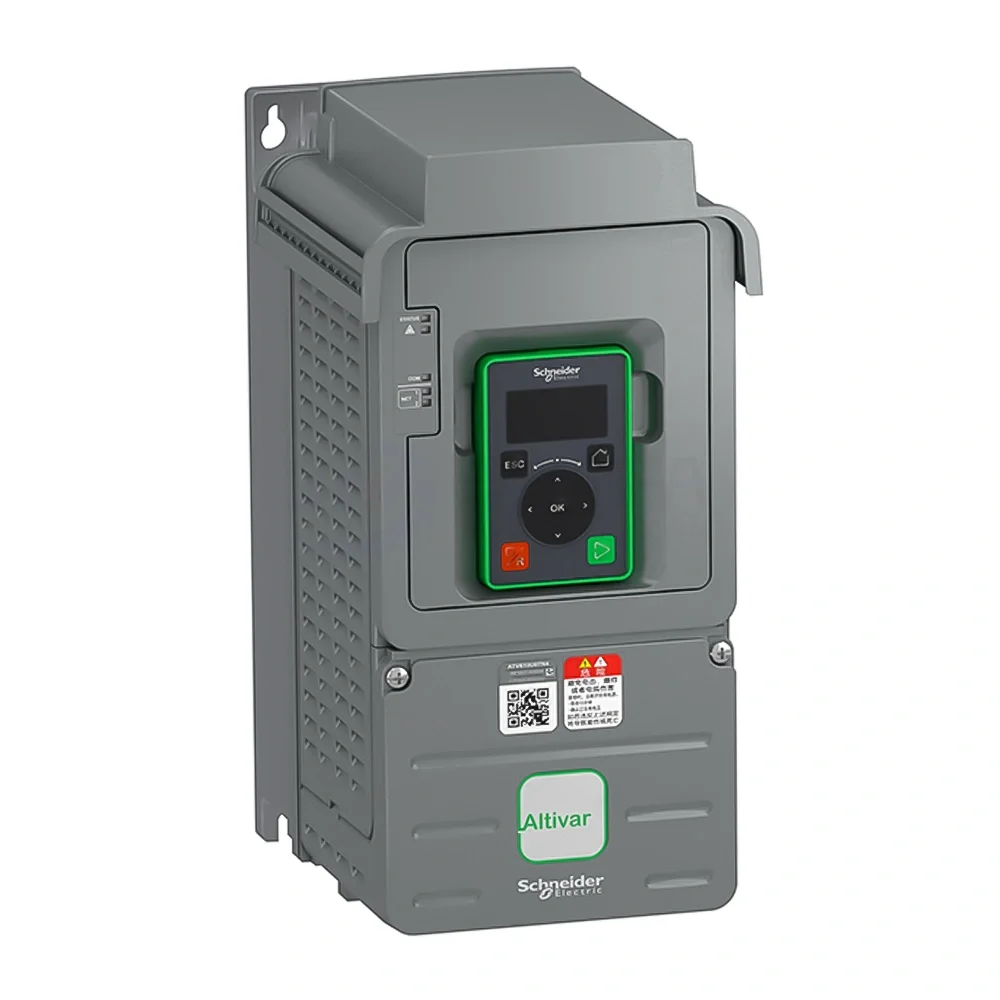

• Altivar ATV630 / ATV930: Inversores de alto desempenho para aplicações exigentes — extrusoras, pontes rolantes, compressores e processos com controle vetorial avançado. O ATV930 adiciona funções de segurança integradas (SIL3). Potências de 0,75 a 800 kW.

Tabela de Códigos de Falha do Altivar

Abaixo estão os principais códigos de falha que aparecem no display do inversor ou no software de comissionamento. A Schneider utiliza códigos alfanuméricos de 3 a 4 caracteres.

Leitura do Histórico de Falhas

Os inversores Altivar oferecem duas formas principais de acessar o registro de falhas: pelo teclado integrado (IHM) e pelo software SoMove.

Pelo Teclado (IHM)

1. No display gráfico (ATV320/ATV630), navegue até o menu Diagnóstico → Histórico de Falhas.
2. No ATV310 (display de 7 segmentos), acesse o submenu FLt (Fault) para visualizar o último código registrado.
3. O histórico armazena as últimas 15 falhas com data/hora (nos modelos com display gráfico), permitindo análise de padrões e correlação temporal.
4. Para cada falha, o Altivar registra também o estado operacional no momento da ocorrência — velocidade, corrente, tensão do barramento — dados valiosos para o diagnóstico.

Pelo Software SoMove

O SoMove é a ferramenta gratuita da Schneider Electric para configuração e diagnóstico de inversores Altivar. Através de conexão USB ou serial, o software permite:

• Visualizar o histórico completo de falhas com todos os parâmetros contextuais.
• Exportar relatórios de diagnóstico em formato PDF para documentação.
• Realizar backup e restauração de parâmetros — fundamental antes de qualquer intervenção.
• Monitorar em tempo real as variáveis do drive para identificar condições pré-falha.

Diagnóstico das 5 Falhas Mais Comuns

OCF — Sobrecorrente

A falha OCF é o código mais frequente e indica que a corrente instantânea de saída excedeu o limiar de proteção do inversor.

1. Desconecte o motor e acione o drive em vazio. Se o OCF persistir, a falha é interna — provável defeito no módulo IGBT ou na placa de gate driver.
2. Meça a isolação do motor entre fases e entre fase e terra. Valores inferiores a 1 MΩ comprometem o funcionamento seguro.
3. Verifique os cabos entre o inversor e o motor, especialmente em instalações com cabos longos (acima de 50 metros) onde a capacitância parasita pode causar picos de corrente.
4. Revise o parâmetro de corrente nominal do motor e o tempo de aceleração — rampas muito agressivas com cargas de alta inércia geram picos que disparam o OCF.

OHF — Sobretemperatura do Drive

O alarme OHF indica que a temperatura interna do inversor excedeu o limite seguro de operação.

1. Inspecione o ventilador interno do inversor. Os Altivar utilizam fans com conector plug-in que facilitam a substituição.
2. Verifique se o fluxo de ar está desobstruído — a distância mínima entre inversores instalados lado a lado deve ser respeitada conforme o manual.
3. Confirme a temperatura ambiente do painel elétrico. Inversores Altivar operam até 50°C sem derating; acima disso, aplica-se redução de corrente de 2,2% por °C adicional.
4. Se a temperatura medida externamente estiver normal, suspeite do sensor térmico interno — defeitos no NTC podem gerar leituras falsas.

ObF — Sobretensão no Barramento CC

O código ObF dispara quando a tensão no barramento CC excede o limite máximo do inversor.

1. Verifique a tensão de alimentação com multímetro — tensões de rede acima da faixa nominal são a causa mais direta.
2. Se o erro ocorre na desaceleração, a energia regenerativa está elevando o barramento. Aumente o tempo de desaceleração ou instale um módulo de frenagem com resistor adequado.
3. Nos modelos ATV630/ATV930, ative a função adaptação automática de desaceleração que ajusta automaticamente a rampa para evitar sobretensão.

PHF — Perda de Fase de Entrada

A falha PHF indica que o inversor detectou ausência ou desbalanceamento severo em uma das fases de alimentação.

1. Meça a tensão nas três fases de entrada do inversor com o drive desligado e com o drive em operação.
2. Verifique fusíveis, disjuntores e contatores no circuito de alimentação — um contato com alta resistência pode causar queda significativa em uma fase.
3. Em inversores monofásicos (ATV310), confirme que a alimentação corresponde ao modelo — modelos 1F e 3F possuem circuitos de entrada diferentes.

EEF — Falha na EEPROM

O código EEF indica corrupção da memória não-volátil que armazena os parâmetros do inversor.

1. Tente restaurar os parâmetros de fábrica através do menu de configuração (FCS → InI no ATV310, ou Configuração de Fábrica no ATV320/ATV630).
2. Se a falha persistir após o reset, carregue um backup de parâmetros salvo anteriormente via SoMove.
3. EEF recorrente após reset de fábrica indica defeito na placa de controle — é necessário reparo em bancada com substituição do componente de memória ou da placa completa.

Falhas de Hardware Específicas do Altivar

A experiência da FIXTRON com centenas de reparos em inversores Altivar permite identificar padrões de falha de hardware recorrentes:

• Estágio de potência (IGBT/MOSFET): O módulo de potência é o componente mais crítico. Nos ATV310 e ATV320 compactos, o módulo é soldado diretamente na placa, exigindo equipamento de retrabalho BGA/QFP para substituição. Nos ATV630, módulos parafusados facilitam o reparo.
• Circuito de pré-carga: O resistor de pré-carga e o relé de bypass são pontos de falha comuns, especialmente em ambientes com micro-interrupções frequentes na rede. Sintoma típico: falha USF na energização.
• Placa de controle: Surtos na comunicação (RS-485, Ethernet) ou nas entradas digitais podem danificar os circuitos de interface da placa de controle, gerando falhas InFA ou comportamento errático.
• Ventiladores: Os fans internos dos Altivar possuem vida útil de 25.000 a 40.000 horas (3-5 anos em operação contínua). A substituição preventiva é altamente recomendada.

Migração do ATV312 para ATV320

A substituição do Altivar 312 (ATV312) pelo ATV320 é uma das migrações mais comuns no mercado brasileiro. O ATV312 foi um dos inversores mais vendidos da Schneider e, com sua descontinuação, muitas indústrias enfrentam a necessidade de migração quando o reparo não é mais viável.

Compatibilidade e Dimensões

A Schneider projetou o ATV320 com dimensões e furação compatíveis com o ATV312 na maioria das faixas de potência, facilitando a substituição mecânica no painel. Os bornes de potência e controle mantêm disposição semelhante, embora não idêntica — verifique o guia de migração específico da Schneider para seu frame.

Parametrização

A nomenclatura de parâmetros mudou significativamente entre o ATV312 e o ATV320. A Schneider disponibiliza tabelas de equivalência no manual do ATV320. Os principais pontos de atenção:

• Os parâmetros de motor (corrente nominal, tensão, frequência) devem ser recadastrados — não há migração automática.
• A estrutura de entradas e saídas lógicas é diferente. O ATV320 utiliza macros de aplicação que simplificam a configuração, mas exigem compreensão da nova lógica.
• O protocolo Modbus é compatível, mas os endereços de registradores mudaram. Sistemas supervisórios (SCADA) precisam ser atualizados.
• O ATV320 inclui STO (Safe Torque Off) integrado que requer fiação dedicada nos bornes de segurança — se não fiada, o drive não funciona.

Quando Reparar vs. Quando Migrar

A decisão entre reparar um Altivar com falha ou migrar para um modelo mais novo depende de diversos fatores que a FIXTRON avalia em cada caso:

• Reparo recomendado: quando a falha é pontual (ventilador, capacitor, componente discreto), quando o modelo ainda está em linha (ATV320, ATV630) e peças estão disponíveis, ou quando a substituição exigiria alterações significativas no painel e na programação.
• Migração recomendada: quando o equipamento apresenta múltiplas falhas ou degradação generalizada, quando o modelo está descontinuado há muito tempo (ATV31, ATV312) com custo de reparo elevado, ou quando a aplicação exige recursos não disponíveis no modelo atual.
