O Que é um Soft Starter e Por Que o Siemens 3RW Falha?
O soft starter Siemens 3RW é um dispositivo eletrônico de partida suave que controla a tensão aplicada ao motor durante a partida e parada, eliminando os picos de corrente e golpes de torque que danificam mecanismos acoplados. É amplamente utilizado em compressores, bombas centrífugas, esteiras, moinhos e ventiladores industriais de médio e grande porte.
O principal componente de potência do soft starter é o tiristor SCR (Silicon Controlled Rectifier). Cada fase utiliza dois SCRs em antiparalelo, controlados por pulsos de gate gerados pela placa de controle. Quando há sobrecarga, curto-circuito ou falha no controle de disparo, os SCRs são os primeiros a sofrer danos — resultando em motor que não parte, que parte de forma errática, ou que não para.
SCR vs. IGBT — A Diferença no Reparo
Ao contrário dos inversores (que usam IGBTs de alta frequência), o soft starter utiliza SCRs de baixa frequência — componentes mais robustos e com custo de reposição menor. Isso torna o reparo do soft starter geralmente mais barato do que o reparo de um inversor de mesma potência.
Falhas Mais Comuns no Soft Starter Siemens 3RW
Falhas nos Tiristores SCR
- SCR em curto: Motor parte sem comando, fusíveis queimam ou disjuntor desarma imediatamente. O SCR em curto conduz continuamente sem controle de gate.
- SCR em circuito aberto: Motor não parte ou opera em duas fases, com vibração excessiva e superaquecimento. O SCR aberto interrompe uma fase.
- Desequilíbrio de fases por SCR degradado: O motor parte mas com corrente desigual por fase, causando sobretemperatura e alarme de desequilíbrio.
Falhas na Placa de Controle
- Circuito de disparo de gate com defeito: Os SCRs não recebem o sinal de disparo correto, impedindo a partida ou causando disparo assimétrico entre fases.
- Sensor de temperatura (NTC/PTC) com falha: Provoca alarme de sobretemperatura mesmo com o equipamento frio.
- Relé de bypass trancado: O relé que bypassa os SCRs após a partida pode travar na posição aberta, deixando os SCRs em condução contínua e superaquecendo.
- Falha na interface de comunicação PROFIBUS (3RW44/3RW55): Perda de comunicação com o CLP, impedindo o controle remoto da partida.
Falhas por Causa Externa
- Motor com enrolamento em curto ou terra: Danifica os SCRs imediatamente. Antes de enviar o soft starter para reparo, verifique a resistência de isolamento do motor.
- Surto de tensão na rede: Transientes de alta tensão destroem SCRs e componentes da placa de controle. Instalar varistores ou filtros de linha é a prevenção indicada.
Verifique o Motor Antes de Enviar
Se o soft starter apresentou alarme de sobrecorrente ou curto, teste o motor com megôhmetro antes de enviar o equipamento. Motor com isolamento comprometido danificará os SCRs novamente logo após o reparo.
Nosso Processo de Reparo do Soft Starter Siemens 3RW
Recebimento e Diagnóstico Inicial
Inspeção visual e teste de continuidade dos SCRs fora de carga. Verificação do relé de bypass e leitura do histórico de alarmes.
Análise da Placa de Controle
Teste do circuito de disparo de gate, verificação dos sensores de temperatura e análise da alimentação interna da placa.
Orçamento com Fotos
Enviamos orçamento detalhado com imagens dos componentes danificados e lista de peças a substituir antes de iniciar o reparo.
Substituição dos SCRs e Componentes
Substituição dos tiristores SCR, diodos de proteção, varistores e componentes da placa de controle com peças de qualidade equivalente.
Teste de Carga com Motor
Teste completo com motor acoplado: verificação de corrente por fase, tempo de rampa, atuação do relé de bypass e proteções.
Entrega com Garantia de 6 Meses
Relatório técnico com componentes substituídos e resultados dos testes. Garantia completa em peças e mão de obra.
Soft Starter Siemens com Defeito?
Envie para diagnóstico e receba orçamento completo em até 24 horas.
Diferenciais da FIXTRON
Diagnóstico em 24h
Resultado do diagnóstico e orçamento detalhado em até 24 horas após recebimento.
Garantia de 6 Meses
Garantia completa em SCRs, componentes e mão de obra com suporte pós-venda.
Laboratório Equipado
Analisador de SCR, osciloscópio e bancada de teste com motor para validação real.
Atendimento Nacional
Recebemos equipamentos de qualquer estado do Brasil via transportadora.
Modelos Siemens 3RW que Reparamos
- SIRIUS 3RW30 — partida suave básica, sem bypass eletrônico, 7 A a 72 A
- SIRIUS 3RW40 — com bypass eletrônico e proteção eletrônica de motor, 7 A a 820 A

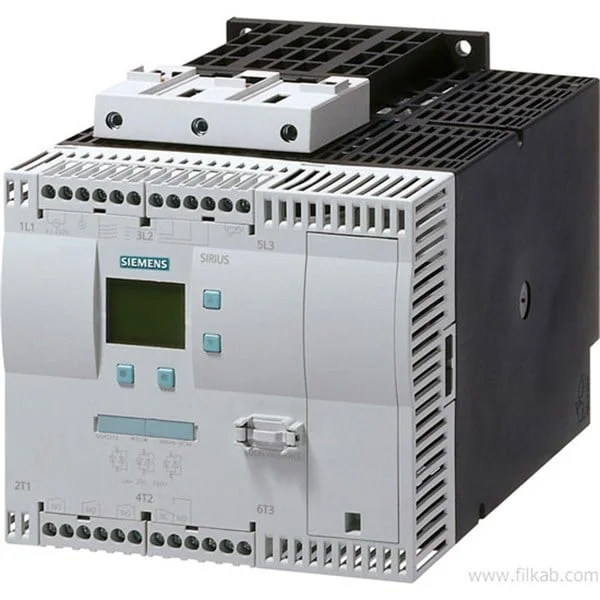

- SIRIUS 3RW44 — soft starter de alto desempenho com diagnóstico e comunicação PROFIBUS, 23 A a 1400 A
- SIRIUS 3RW55 — linha premium com funções de processo avançadas e interface PROFINET
- Também atendemos soft starters WEG SSW05, SSW06 e SSW07
- E soft starters ABB PSR, PST e PSTB
Perguntas Frequentes
Quando um SCR vai a curto, o motor tende a partir sem comando ou o disjuntor desarma imediatamente. Se o SCR vai a circuito aberto, o motor opera em duas fases — com vibração excessiva, superaquecimento e risco de queima dos enrolamentos. Nos dois casos, o soft starter deve ser desligado imediatamente.
Sim. O 3RW44 é reparado com diagnóstico completo incluindo o módulo de comunicação PROFIBUS DP. Realizamos teste de comunicação após o reparo para garantir a integração com o CLP da planta.
O custo varia conforme a corrente do equipamento e o número de SCRs danificados. Em geral, o reparo representa 25% a 40% do valor de um equipamento novo, com garantia de 6 meses. Enviamos orçamento detalhado sem compromisso após o diagnóstico.
Embale com isopor ou bolha e envie por transportadora ao nosso laboratório em São Bernardo do Campo, SP. Entre em contato via WhatsApp antes do envio para receber o endereço completo e orientações de embalagem.
