1. Fonte Schneider

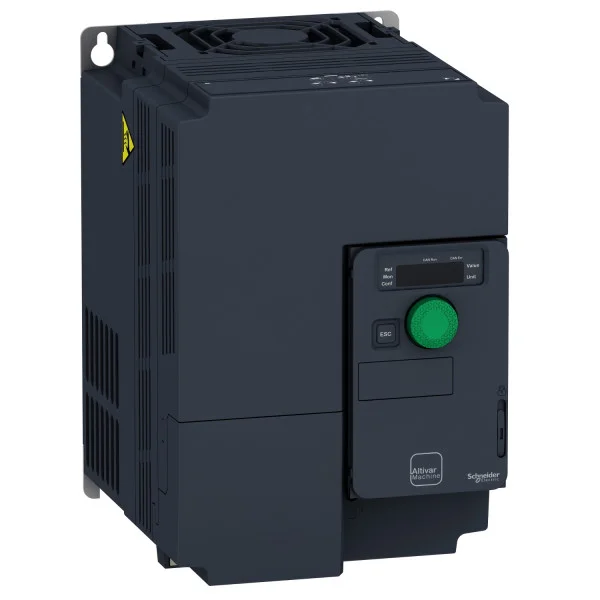

O ATV320 reporta falhas por códigos alfanuméricos no display (HMI). Abaixo, os códigos de potência/motor mais frequentes com o nome em inglês do Manual de programação (Programming Manual).
2. Família SCF — curtos
| Código | Nome (manual) | Significado |
|---|---|---|
| SCF1 | Motor short circuit | Curto-circuito do motor |
| SCF2 | Impedance short-circuit | Curto por impedância (detecção específica do drive) |
| SCF3 | Ground curto-circuito (short circuit) | Curto para terra (ground) |
| SCF4 | IGBT curto-circuito (short circuit) | Curto no IGBT |
| SCF5 | Motor short circuit | Curto-circuito do motor (variante listada no manual) |
3. OCF, OHF, OLC
| Código | Nome (manual) | Significado |
|---|---|---|
| OCF | sobrecorrente (overcurrent) | Sobrecorrente |
| OHF | Drive overheating | Sobretemperatura do drive |
| OLC | Proc. overload fault / overtorque | Sobrecarga de processo / sobretorque (conforme redação da revisão) |
OCF: verificar carga, rampa, motor e cabo. OHF: refrigeração, ambiente e ciclo. OLC: torque/processo acima do configurado — revisar limites de aplicação no Manual de programação (Programming Manual).
4. OPF1, OPF2 e SOF
| Código | Nome (manual) | Significado |
|---|---|---|
| OPF1 | 1 perda de fase na saída (output phase loss) | Falta de uma fase de saída |
| OPF2 | 3 perda de fase na saída (output phase loss) | Falta das três fases de saída (motor desconectado / cabo aberto) |
| SOF | Overspeed | Sobrevelocidade |
5. Verificação
- Anote o código exato (SCF3 ≠ SCF4).
- SCF/OCF: isole motor e meça isolamento/curto.
- OHF: ventilação e temperatura do painel.
- OPF: continuidade U/V/W e contator de saída.
- SOF: referência de velocidade, encoder (se houver) e limites no menu do ATV320.
ATV320 com SCF, OCF ou OHF?
Diagnóstico Altivar e reparo Schneider. Fixtron com garantia.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
Ground curto-circuito (short circuit) — curto para terra, no Manual de programação (Programming Manual) ATV320.
IGBT curto-circuito (short circuit) — curto no IGBT (falha de potência interna).
Não. OCF é sobrecorrente (overcurrent); SCF é família de curto-circuito (short circuit) (motor, terra, IGBT, etc.).
3 perda de fase na saída (output phase loss) — perda das três fases de saída.
No Manual de programação (Programming Manual) Altivar Machine ATV320 (EAV64318 e revisões) da Schneider Electric.
