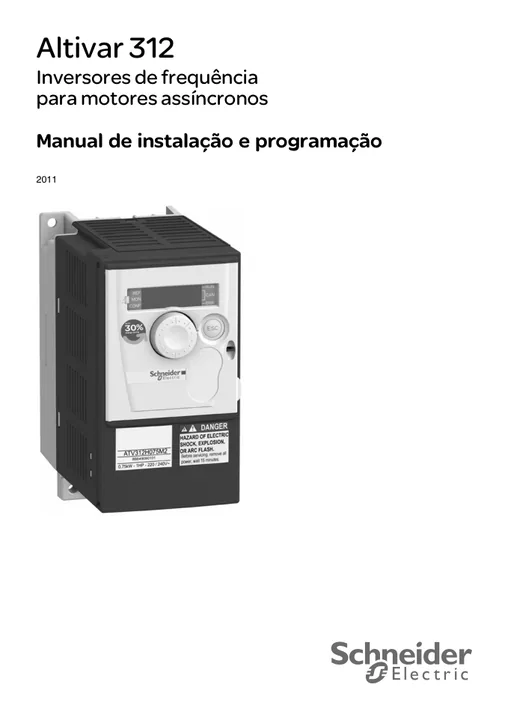

Manual do inversor de frequência Schneider Electric ATV312
O Altivar 312 foi descontinuado e substituído pelo ATV320, mas continua em muitas máquinas; este é o manual em português disponibilizado pela Schneider Brasil. Baixe o manual de instalação e programação oficial em PDF e veja abaixo um resumo do conteúdo.
Resumo rápido
O manual reúne etapas de colocação em operação, montagem, fiação, manutenção, configuração de fábrica e todos os menus de programação (configurações, controle do motor, entradas e saídas, comandos, funções de aplicação, gestão de falhas, comunicação e monitoração). O capítulo de diagnósticos separa as falhas que exigem religamento, as rearmáveis automaticamente e as que somem quando a causa desaparece.
- 148 páginas em PDF (4,8 MB), em português.
- Códigos de falha no capítulo “Diagnósticos e solução de problemas”, a partir da página 125.
- Documento oficial Schneider Electric: Manual de instalação e programação, edição 2011 (anexo oficial Schneider Brasil).
O que tem no manual
Principais capítulos, com a página correspondente no PDF. Clique no capítulo para abrir o arquivo direto nele.
- Antes de iniciarpág. 5
- As etapas de colocação em operaçãopág. 9
- Montagempág. 15
- Fiaçãopág. 18
- Manutençãopág. 31
- Configuração de fábrica e funções básicaspág. 32
- Programaçãopág. 47
- Menu CONFIGURAÇÕES (SEt-)pág. 52
- Menu CONTROLE DO MOTOR (drC-)pág. 62
- Menu GESTÃO DE FALHA (FLt-)pág. 111
- Menu MONITORAÇÃO (SUP-)pág. 121
- Diagnósticos e solução de problemaspág. 125
Onde estão os códigos de falha
A lista de falhas e alarmes do ATV312 fica no capítulo “Diagnósticos e solução de problemas”, página 125 do PDF.
Exemplos de códigos que constam nessa tabela, com o significado resumido em português:
| Código | Significado |
|---|---|
| OCF | Sobrecorrente |
| SCF | Curto-circuito do motor |
| OHF | Sobreaquecimento do inversor |
| OLF | Sobrecarga do motor |
| ObF | Sobretensão do barramento CC |
| USF | Subtensão |
| PHF | Perda de fase da linha |
| CrF | Falha de pré-carga do capacitor |
Antes de trocar qualquer peça, confira a causa provável descrita no manual para o código exato do display e anote o histórico do problema.
Dados do documento
| Fabricante | Schneider Electric |
| Equipamento | Inversor Altivar 312 (inversor de frequência) |
| Documento | Manual de instalação e programação, edição 2011 (anexo oficial Schneider Brasil) |
| Idioma | Português |
| Páginas | 148 |
| Arquivo | PDF · 4,8 MB |
O manual pertence à Schneider Electric e está hospedado aqui para consulta técnica, sem cadastro. Para revisões mais recentes, consulte também o site do fabricante.
Segurança antes da intervenção
O manual orienta instalação, parametrização e diagnóstico externo. Não abra equipamentos energizados, não faça medições internas nem contorne proteções. Capacitores do barramento CC podem manter tensão perigosa por vários minutos após o desligamento: respeite o tempo indicado pelo fabricante e meça antes de tocar. A intervenção deve ser feita por profissional habilitado.
