Inversor solar com erro de isolamento: causas e como diagnosticar
O inversor amanhece com alarme de isolamento, não conecta à rede e, horas depois, volta a gerar como se nada tivesse acontecido. Esse comportamento é comum e raramente é “defeito do display”. O inversor está avisando que encontrou fuga de corrente entre o lado de corrente contínua dos módulos e o aterramento. Descobrir onde essa fuga está é o que separa um problema de instalação de um reparo em bancada.

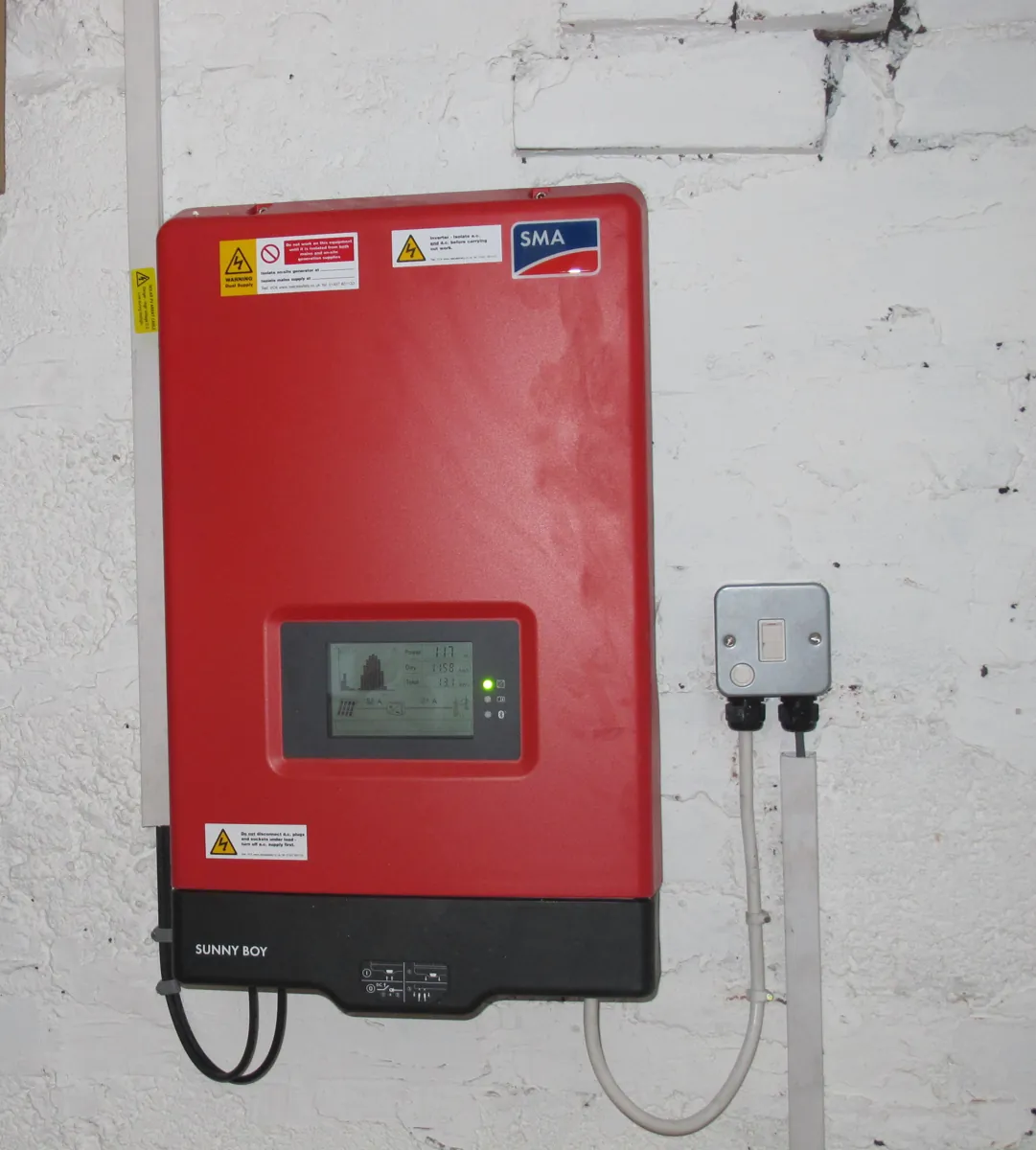

O que o inversor mede antes de conectar
Antes de se conectar à rede, o inversor fotovoltaico mede a resistência de isolamento entre os polos positivo e negativo das strings e o terra. Essa verificação é exigida pelas normas de segurança de inversores (a IEC 62109-2 trata desse requisito) e existe para impedir que o equipamento opere com uma fuga que pode provocar choque ou aquecimento no arranjo.
Quando o valor medido fica abaixo do limite definido pelo fabricante, o inversor não fecha os relés de conexão e registra o evento. O nome muda de marca para marca: “PV Isolation Low”, “Isolation Fault”, “Riso Low”, “ISO Fault”, entre outros. Consulte sempre o manual do seu modelo para saber o código exato e o limite configurado.
Por que o alarme aparece de manhã ou depois da chuva
A umidade é a pista mais importante. Se o erro surge ao amanhecer, depois de chuva ou em dias de garoa e desaparece quando o sol seca a instalação, a fuga provavelmente está em algum ponto exposto: um conector que acumula água, um cabo com a isolação danificada ou uma caixa de junção de módulo com infiltração.
Quando o alarme é permanente, inclusive em dias secos, o defeito tende a ser mais concreto: cabo prensado na estrutura, isolação roída por animais, dispositivo de proteção de CC danificado ou falha no próprio inversor.
Onde a fuga costuma estar
| Ponto da instalação | O que observar |
|---|---|
| Conectores MC4 | Conector mal crimpado, sem vedação, de marcas diferentes entre si ou apoiado sobre o telhado, onde a água empoça. |
| Cabos de CC | Isolação ressecada pelo sol, cabo prensado entre módulo e estrutura, eletroduto com água ou marcas de roedores. |
| Módulos | Caixa de junção com infiltração, backsheet trincado ou vidro quebrado. |
| String box | DPS de corrente contínua danificado, umidade dentro da caixa, borne frouxo ou oxidado. |
| Inversor | Contaminação na placa, componentes de filtro para o terra danificados ou falha no circuito que faz a própria medição. |
Como isolar a causa com segurança
O lado de corrente contínua continua energizado enquanto houver luz sobre os módulos, mesmo com o disjuntor de CA desligado. Por isso, a investigação deve ser feita por profissional qualificado, com o sistema seccionado conforme o manual e com os equipamentos de proteção adequados.
O caminho mais eficiente é dividir para localizar: desconectar as strings e testá-las uma a uma, com o instrumento e a tensão de ensaio indicados pelos fabricantes dos módulos e do inversor. Se uma string reprova, o problema está nela, e a busca continua por conectores, cabos e módulos. Se todas as strings são aprovadas nos testes e o alarme persiste, a suspeita passa a ser o próprio inversor.
Nunca desative a verificação de isolamento para “fazer o sistema voltar a gerar”. Ela é uma função de segurança.
Quando o problema é o inversor
Há casos em que a instalação está correta e o equipamento acusa uma fuga que não existe, ou em que a fuga realmente está dentro dele. Umidade que entrou pelo prensa-cabo, placa contaminada, componentes de filtro danificados por surto e falhas no circuito de medição são exemplos que aparecem na bancada.
Nesse cenário, a Fixtron avalia o inversor em nível de componente. O relato de campo ajuda muito: informe se as strings foram testadas separadamente, quais valores foram medidos e em que condições climáticas o alarme aparece.
O que enviar para uma avaliação
Envie foto da etiqueta do inversor, o código e o nome exato do alarme, capturas do histórico de eventos no aplicativo e a descrição dos testes já feitos na instalação. Se o equipamento ainda estiver na garantia do fabricante, verifique as condições antes de qualquer abertura.
Para outras falhas comuns, veja o guia de reparo de inversor solar on-grid e o artigo sobre desligamento por sobretensão da rede.
Dúvidas frequentes
Posso desativar a verificação de isolamento?
Não. É uma função de segurança do inversor. Desativá-la mantém o sistema operando com uma fuga que pode causar choque elétrico ou aquecimento no arranjo.
Por que o erro some quando o sol esquenta?
A umidade diminui ao longo do dia e a resistência de isolamento volta a subir. Isso indica uma fuga real, que precisa ser localizada, mesmo que o sistema volte a gerar.
O erro de isolamento queima o inversor?
O alarme em si é uma proteção. O risco está em ignorar a causa: a fuga pode evoluir para um curto no lado de corrente contínua.
