Inversor solar desligando por sobretensão da rede: o que verificar

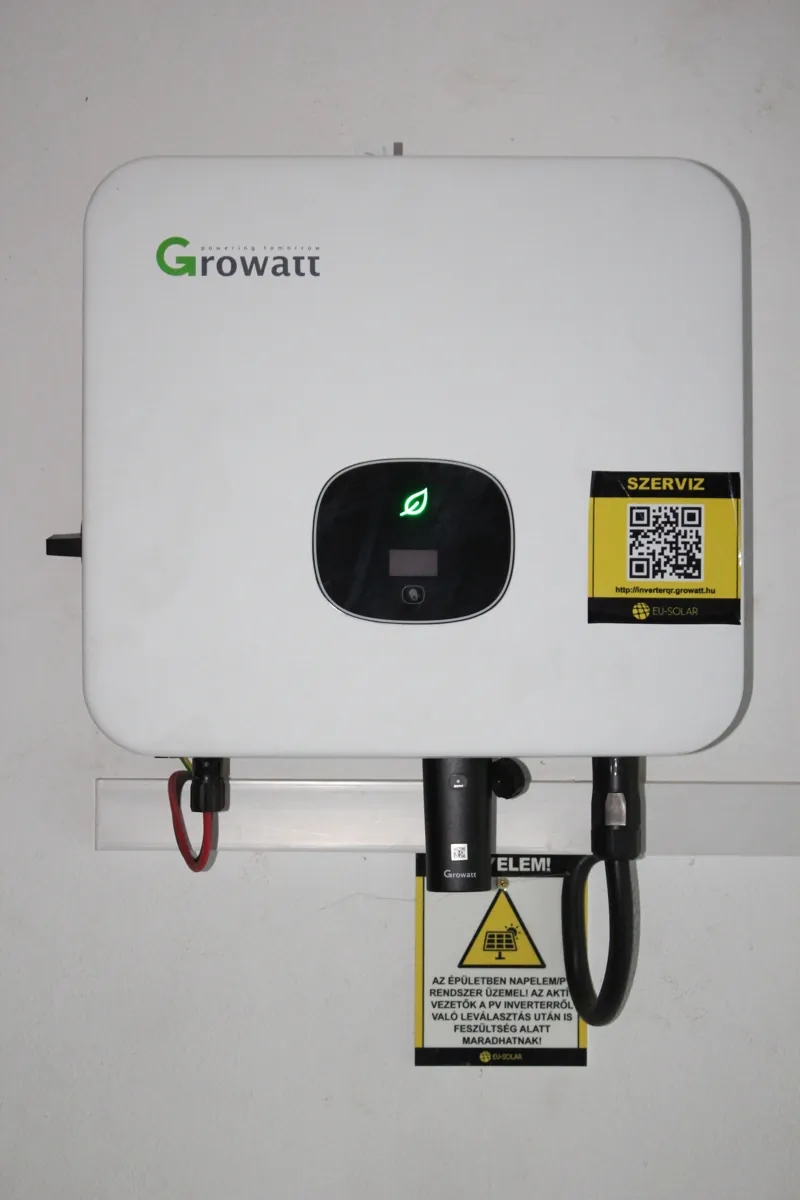

O sistema gera bem pela manhã, mas perto do meio-dia o inversor desconecta, espera alguns minutos, volta e desliga de novo. No aplicativo aparece “Grid Overvoltage”, “Vac High” ou um código de tensão alta. Na maioria das vezes o inversor está fazendo exatamente o que a norma exige. A pergunta certa é por que a tensão no ponto de conexão está subindo.
Por que o inversor precisa se desligar
No Brasil, os inversores conectados à rede seguem a ABNT NBR 16149. Ela determina que o inversor se desconecte quando a tensão passa de 110% do valor nominal (em até 0,2 segundo) ou cai abaixo de 80% (em até 0,4 segundo). Depois do desligamento, o inversor aguarda a normalização antes de reconectar. Essa proteção existe para não alimentar uma rede fora dos limites seguros. Veja a cartilha da UFSM sobre ensaios de inversores fotovoltaicos.
Para a distribuidora, a referência é o PRODIST Módulo 8, da ANEEL. Em redes de 220/127 V, a faixa considerada adequada vai de 202 V a 231 V na tensão de 220 V e de 117 V a 133 V na de 127 V. Consulte o PRODIST Módulo 8.
Por que acontece justamente nas horas de sol forte
Ao injetar energia, o inversor eleva a tensão no próprio ponto de conexão. Quanto maior a corrente injetada e maior a resistência do caminho até o transformador, maior essa elevação. Por isso o problema aparece perto do meio-dia, quando a geração é máxima, e costuma ser mais frequente em fim de rede, em ramais longos ou em transformadores com muitos sistemas solares conectados.
Se a rede já está próxima do limite superior antes mesmo de o sistema gerar, qualquer injeção empurra a tensão para cima do limite de desconexão.
Como separar problema de rede, de instalação e de inversor
| O que se observa | Hipótese mais provável |
|---|---|
| Tensão alta mesmo com o inversor desligado | Nível de tensão da rede. O caminho é solicitar à distribuidora a verificação da tensão de fornecimento. |
| Tensão sobe só quando o inversor injeta | Elevação no cabo de CA ou no ramal. Verifique bitola, comprimento e conexões entre inversor e quadro. |
| Diferença grande entre a tensão no quadro e nos bornes do inversor | Conexão frouxa, disjuntor com contato ruim ou cabo subdimensionado. |
| Display mostra tensão diferente da medida com instrumento | Possível falha no circuito de medição do inversor. |
| Desarmes com tensão normal e relés “batendo” | Relé de conexão, placa de controle ou configuração incorreta. |
Configuração de país e parâmetros
Um ponto frequente em inversores importados é a configuração de país ou de norma. O equipamento precisa estar ajustado para a norma brasileira, conforme o manual e a orientação da distribuidora. Um padrão de outro país pode aplicar limites e tempos diferentes e provocar desligamentos indevidos.
Alterar limites de proteção para evitar o desarme não é solução: além de contrariar a norma, pode esconder um problema real de rede ou de instalação. Esse ajuste deve ficar a cargo do integrador responsável, dentro do que o fabricante e a distribuidora permitem.
Quando o defeito é do inversor
Se as medições no ponto de conexão estão normais e o inversor continua acusando tensão alta, ou se a leitura do display não confere com o instrumento, a suspeita passa para o equipamento: circuito de medição de tensão, relés de conexão ou placa de controle. Nesses casos, a avaliação em bancada identifica o componente responsável.
Envie o modelo, o histórico de eventos com horários e, se possível, os registros de tensão do aplicativo ao longo de um dia de geração. Veja também Growatt sem comunicação ou sem injetar e quanto custa o reparo de um inversor solar.
Dúvidas frequentes
A distribuidora é obrigada a corrigir a tensão?
A tensão de fornecimento deve respeitar os limites do PRODIST. Se as medições indicarem valores fora da faixa adequada, o consumidor pode solicitar a verificação à distribuidora.
Trocar o inversor resolve?
Não, se a causa for a rede ou o cabeamento. Um inversor novo terá as mesmas proteções e vai desligar pelas mesmas razões.
O desligamento frequente danifica o inversor?
O ciclo de desconexão é previsto no projeto, mas manobras muito repetidas desgastam os relés de conexão. Vale resolver a causa.
