Eletrônica de inversores solares
Placa do inversor solar queimada: o que pode ser reparado?
“Queimou a placa” descreve o sintoma, não o defeito. Um inversor solar reúne vários circuitos com funções diferentes, e uma falha em um deles nem sempre compromete os outros. Saber o que existe dentro do equipamento ajuda a entender por que muitos inversores podem ser recuperados em nível de componente e por que alguns não compensam o reparo.

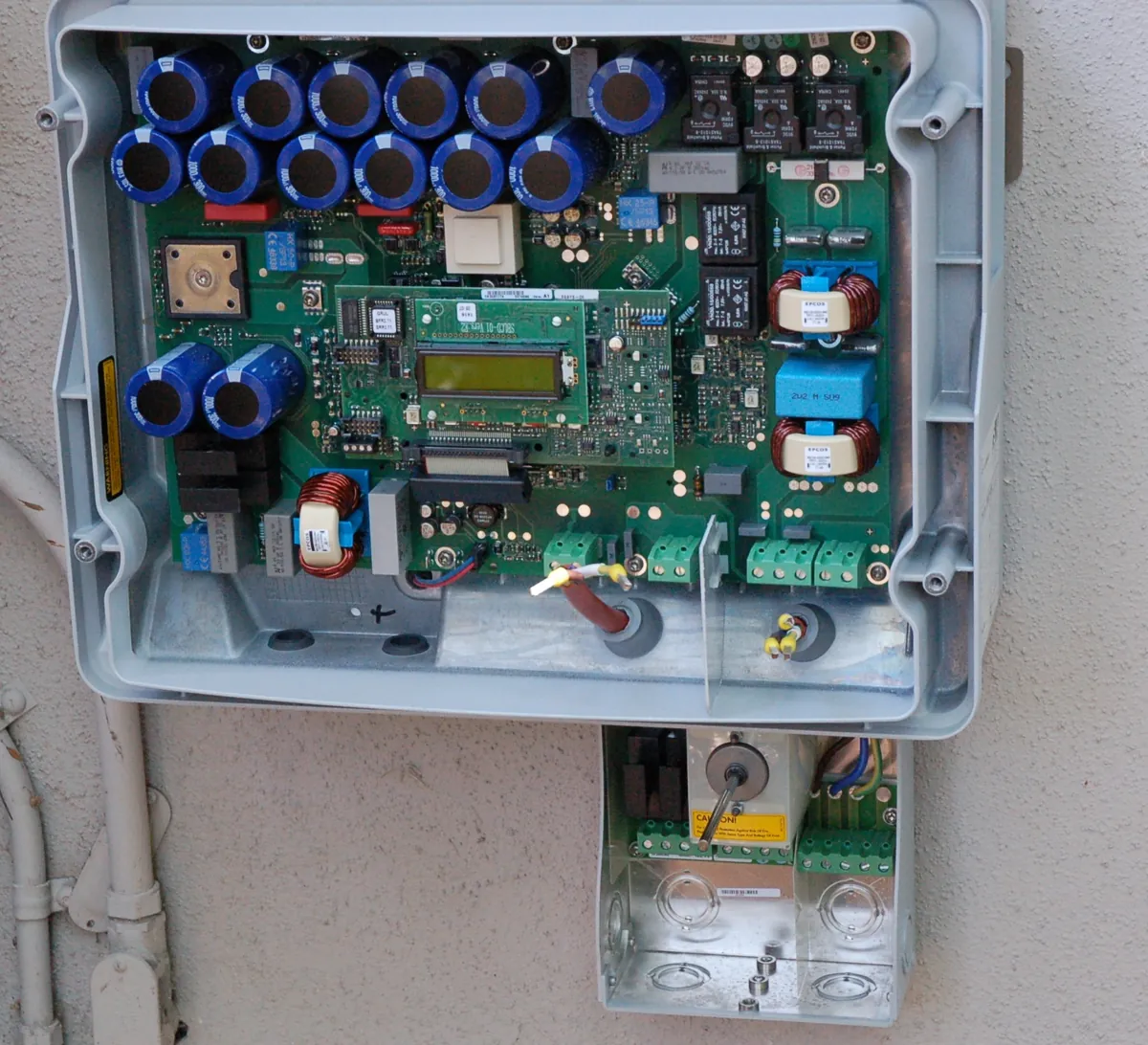

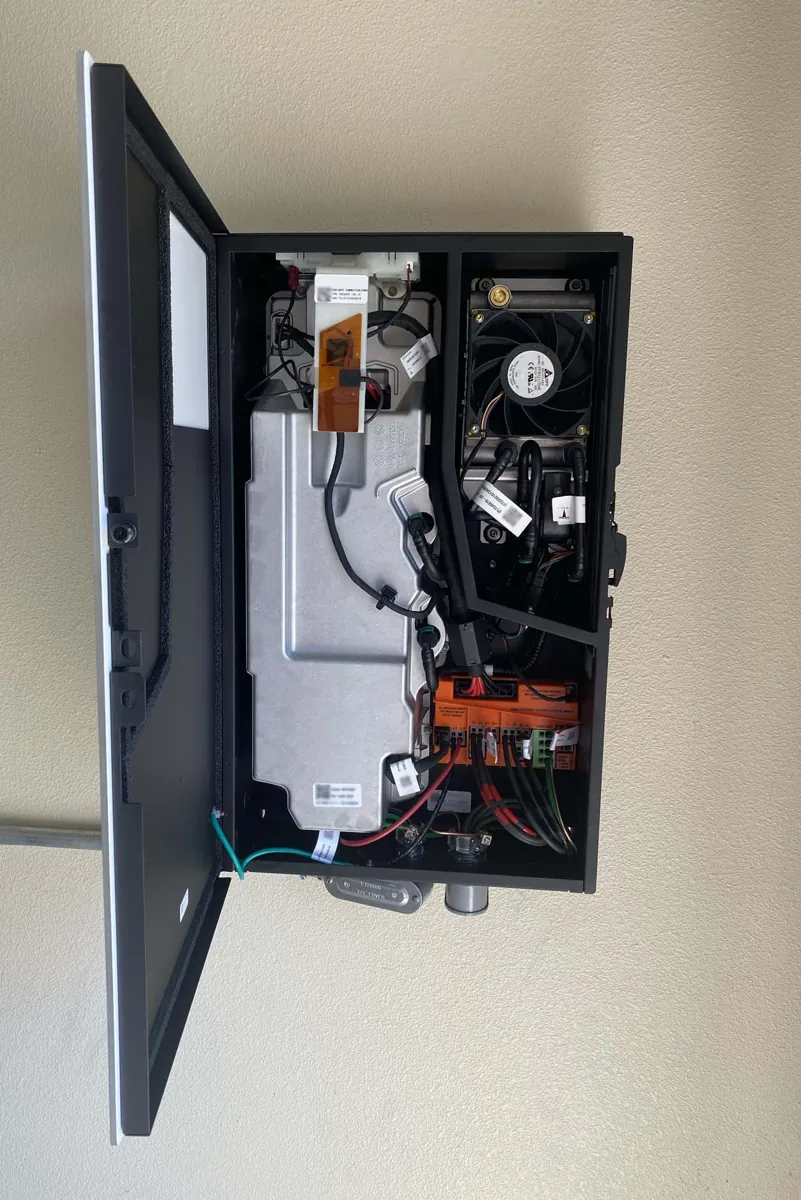

Os blocos de um inversor solar
Em um inversor string conectado à rede, a energia percorre um caminho parecido na maioria das marcas: os módulos alimentam o estágio de rastreamento de máxima potência (MPPT), que eleva e regula a tensão do barramento de corrente contínua. A ponte inversora transforma essa tensão em corrente alternada, que passa por filtros e relés até a rede. Em paralelo, uma fonte auxiliar alimenta o controle, a medição, o display e a comunicação.
Onde as falhas aparecem
| Bloco | Sinais comuns de falha |
|---|---|
| MPPT / conversor boost | Uma entrada de string sem gerar, alarme de tensão ou corrente de entrada, dano após surto no lado de CC. |
| Barramento CC | Capacitores estufados ou com vazamento, falha de pré-carga, desligamento sob carga. |
| Ponte inversora | Semicondutores em curto, drivers danificados, fusível de entrada aberto, desarme imediato ao conectar. |
| Relés de conexão | Alarme de relé, inversor que não conecta ou fica “batendo” ao tentar conectar. |
| Fonte auxiliar | Display apagado com tensão presente nas strings, reinicializações em ciclo. |
| Controle e medição | Leituras incoerentes de tensão ou corrente, alarmes de isolamento ou de rede sem causa externa. |
| Comunicação | Sem dados no aplicativo com o inversor gerando normalmente. |
Surto e descarga atmosférica
Inversores instalados em regiões com muitas descargas atmosféricas chegam à bancada com danos em varistores, na fonte auxiliar, nos circuitos de medição e, em casos mais graves, nos semicondutores de potência. Nessas situações, o reparo precisa incluir a avaliação dos dispositivos de proteção da instalação. Caso contrário, o próximo surto repete o dano.
Quando o reparo não compensa
Nem todo inversor deve ser consertado. Placas carbonizadas em grande extensão, trilhas destruídas em áreas críticas, controladores sem disponibilidade de reposição e custo próximo ao de um equipamento novo são motivos para recomendar a substituição. A decisão deve comparar o valor do reparo, a potência do inversor e o tempo de uso.
Outro ponto importante é a garantia. Se o inversor ainda estiver coberto pelo fabricante, acione a garantia antes de qualquer abertura. A intervenção de terceiros normalmente encerra essa cobertura.
Como a Fixtron avalia o inversor
Na bancada, a análise começa pela inspeção visual e pela verificação da fonte auxiliar e dos semicondutores de potência sem energizar o equipamento em condição de risco. Depois, os blocos são testados em sequência até identificar os componentes afetados. O orçamento é enviado antes da execução do reparo.
Para entender custos, veja quanto custa o reparo de um inversor solar. Para falhas específicas, consulte erro de isolamento e derating por temperatura.
Dúvidas frequentes
Vale a pena consertar inversor solar?
Depende do dano, da potência e do valor de um equipamento novo equivalente. Inversores de maior potência e falhas localizadas costumam compensar o reparo.
O reparo mantém a produção de energia?
O objetivo é restabelecer o funcionamento original do equipamento. Os testes após o reparo verificam os circuitos recuperados.
Posso trocar só a placa?
Quando a placa de reposição existe e tem custo viável, é uma opção. Em muitos modelos ela não está disponível, e o reparo em nível de componente é o caminho.
