1. O que o manual define F021
| Campo | 520-DU001 |
|---|---|
| No. | F021 |
| Fault | Output Ph Loss |
| Type | 1 |
| Description | perda de fase na saída (output phase loss) (if enabled). |
| Action | Verify motor wiring. Verify motor. Configure with A557 [Output Phas Loss En]. |
Ou seja: a detecção de falta de fase na saída só gera F021 se a função estiver habilitada; a ação do manual é verificar fiação do motor e o motor, e configurar A557.
2. A557 Output Phas Loss En
No 520-DU001, A557 aparece na lista Advanced Program como Out Phas Loss En — habilita/desabilita a proteção de perda de fase de saída. Detalhes de opções de valor: Manual do usuário (User Manual) 520-UM001 da sua revisão.
3. Verificação
- Confirme se A557 está habilitando a função (senão F021 não deve aparecer).
- Inspecione U/V/W, contator de saída e caixa do motor.
- Meça continuidade das três fases e equilíbrio de corrente.
- Motor desconectado intencionalmente pode disparar perda de fase (phase loss) se a função estiver on.
4. F021 vs F013 vs F006
| Código | Diferença (520-DU001) |
|---|---|
| F021 | perda de fase na saída (output phase loss) (se enabled) — fase de saída aberta/desconectada |
| F013 | falta à terra (ground fault) — caminho para terra na saída |
| F006 | Motor Stalled — não acelera/desacelera; rampa/current limit |

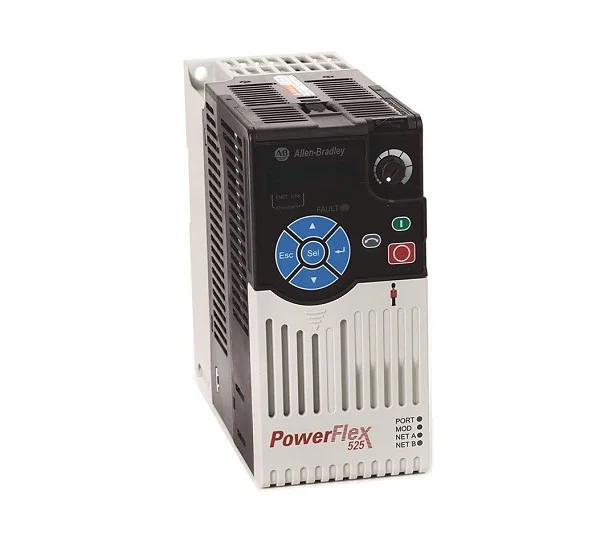

PowerFlex 525 com F021?
Checagem de cabo/motor e parâmetro A557. Reparo Fixtron se necessário.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
Output Ph Loss — falta de fase na saída, se a função estiver habilitada (520-DU001).
Parâmetro A557 [Output Phas Loss En], citado na ação do F021 e na lista Advanced Program.
Verify motor wiring. Verify motor.
Sim, Type 1 no 520-DU001.
Pode, se a detecção de perda de fase (phase loss) de saída estiver habilitada — o manual descreve a falha como perda de fase na saída (output phase loss) if enabled.
