PowerFlex 525 F013 Ground Fault (falta à terra): Diagnóstico Completo

1. Fonte e por que este fault domina as buscas

Quem pesquisa no Google termos como “PowerFlex 525 F013”, “F013 Ground Fault (falta à terra)” ou “PowerFlex falta de terra” quase sempre está com a máquina parada: o display pisca o código, o LED de fault acende e a produção espera. Em comunidades técnicas (PLCTalk, Reddit r/PLC, MrPLC) o F013 é um dos tópicos mais recorrentes da série 525 — o que explica a disputa por conteúdo preciso e não genérico.

A Fixtron atende reparo de PowerFlex e de cabos/motores associados em todo o Brasil. Este artigo existe para:

1. traduzir e organizar o que o manual oficial realmente diz;
2. ordenar um diagnóstico de campo sem chutar números;
3. mostrar quando o problema é motor/cabo e quando o laboratório precisa abrir o drive.

2. Contexto do PowerFlex 520-Series

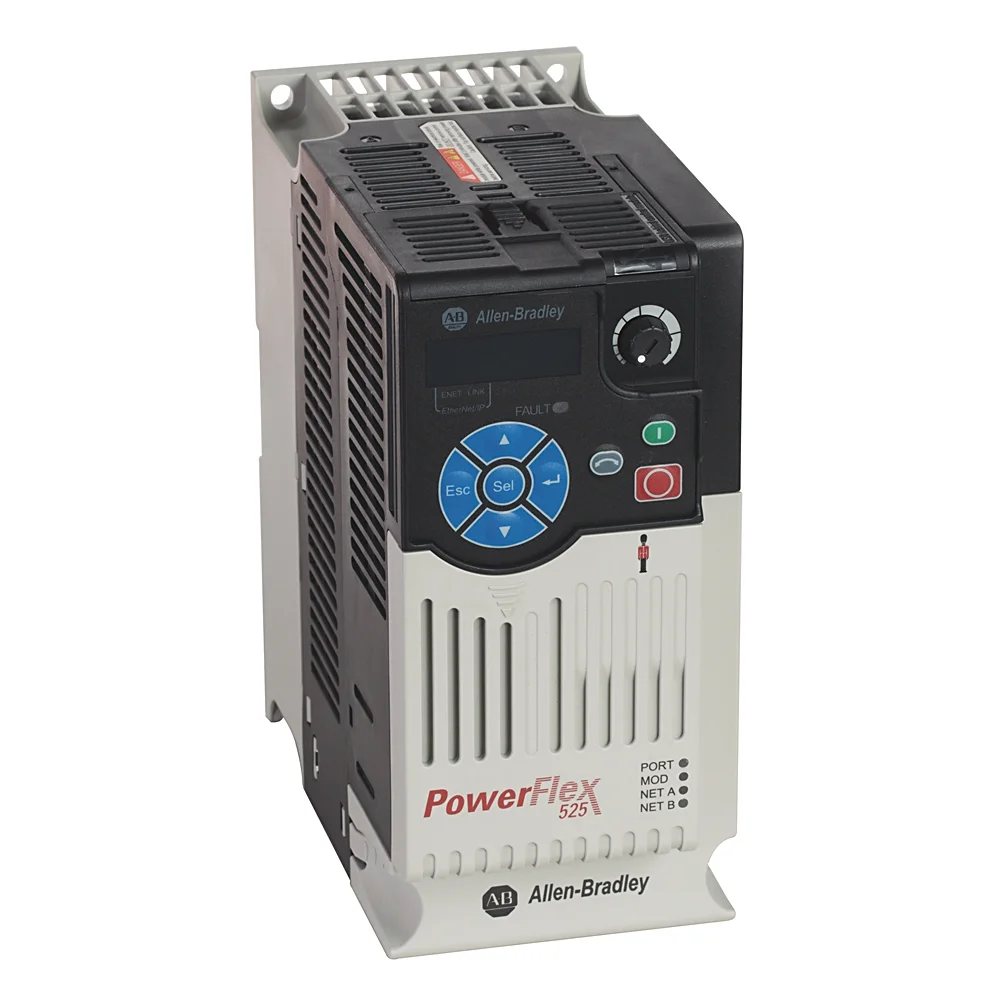

A família PowerFlex 520-Series inclui o PowerFlex 523 e o PowerFlex 525 (Allen-Bradley / Rockwell Automation). O Manual do usuário (User Manual) 520-UM001 cobre instalação, programação, parâmetros e diagnóstico de ambos, com notas quando um recurso é exclusivo do 525.

O fault F013 aparece na tabela unificada de falhas do Capítulo 4. No display integrado, a indicação de fault usa número piscando e LED de fault piscando; a tecla Esc recupera o controle do display (seção Fault Indication, p. 160).

3. O que o manual define do F013 (tabela do manual)

Abaixo, a linha do F013 como publicada na tabela Fault Types, Descriptions, and Actions (p. 161), com tradução fiel ao lado do original em inglês.

4. Tipo 1, nota (2) e auto-reset

4.1 O que é Type 1 no PowerFlex 520-Series

Na p. 159, o manual define dois tipos de fault:

O F013 é classificado como Type 1 — ou seja, conceitualmente elegível a auto-reset quando a feature está habilitada.

4.2 Nota de rodapé (2) — regra especial do F013

Na p. 163, a nota (2) (aplicável ao F013 na tabela) estabelece:

Implicação prática: mesmo que o operador tenha configurado várias tentativas de auto-restart, o F013 não segue o contador A541 como outros Type 1. Há no máximo uma tentativa automática via rotina de auto-restart, conforme o manual. Não use auto-restart como “solução” de falta de terra — o 520-UM001 alerta (ATTENTION, p. 160) sobre risco de dano e de segurança se a feature for usada de forma inadequada.

4.3 auto-restart: parâmetros oficiais

• A541 [Auto Rstrt Tries] — número de tentativas (para faults Type 1 elegíveis; F013 tem a restrição da nota 2).
• A542 [Auto Rstrt Delay] — atraso entre a falha e a tentativa.

O manual também descreve um modo em que se limpa sobretensão (overvoltage) / subtensão (undervoltage) / dissipador (heatsink) OvrTmp sem religar o drive (A541 ≠ 0 e A542 = 0). Isso não substitui o diagnóstico do F013.

5. Como o drive mostra e como limpar o fault

5.1 Indicação

• Número do fault piscando no LCD;
• Indicador de fault (LED) piscando;
• Esc para recuperar o teclado/display.

5.2 Limpeza manual (ordem do manual, p. 160)

1. Pressione Esc para reconhecer o fault e usar o teclado.
2. Consulte b007 [Fault 1 Code] para o fault mais recente (e o restante do buffer de histórico, conforme parâmetros de Fault x Code / Current / Freq / Time do manual).
3. Corrija a condição que causou o fault — o manual é explícito: a causa deve ser resolvida antes da limpeza efetiva.
4. Limpe por um destes métodos:
   • Stop, se P045 [Stop Mode] estiver entre 0 e 3;
   • Ciclo de energia do drive;
   • A551 [Fault Clear] = 1 “Reset Fault” ou 2 “Clear Buffer”;
   • Entrada digital programada em t062/t063/t065…t068 como 13 “Clear Fault”.

6. Causas de campo (sem inventar limiar)

O manual resume a ação em uma frase: verificar motor e fiação externa nos terminais de saída. Expandimos essa orientação em hipóteses de campo compatíveis com a descrição oficial — sem atribuir mA ou kΩ inventados.

7. Falhas vizinhas: F038–F040, F012, F021

O técnico experiente lê o F013 no cluster de saídas:

Se o buffer mostra F013 alternando com F038/F039/F040, priorize isolamento por fase. Se F013 + F012 em aceleração com motor PM, veja a seção de alinhamento PM.

8. Procedimento de campo (ordem recomendada)

Checklist alinhado ao espírito da Action do F013 e às boas práticas de isolamento (sem inventar limiar de megger):

1. LOTO / segurança: desenergize, verifique ausência de tensão, respeite descarga do barramento CC e normas da planta.
2. Registre o fault: anote F013, horário, se ocorreu em start, em rampa, em regime ou em desaceleração; leia b007 e o histórico (Fault 1…n).
3. Inspeção visual: caixa do motor, prensa-cabos, trechos expostos, sinais de queima ou umidade.
4. Isolar o motor: desconecte o cabo na caixa de ligação do motor (ou no drive, com método controlado). Isolar pontas. Tente um teste somente se for seguro e permitido na sua planta — o objetivo é saber se o trip depende do motor/cabo. (Procedimentos de “rodar sem motor” exigem política de segurança local; o 520-UM001 não detalha um procedimento de megger para F013.)
5. Teste de isolação do motor e do cabo: use o procedimento e os critérios da sua norma de manutenção / fabricante do motor. O 520-UM001 não imprime neste fault o valor de tensão de ensaio nem o MΩ mínimo — por isso este artigo também não inventa.
6. Verificar conexão nos terminais U/V/W do drive: torque, fios danificados, residual de condutor na carcaça.
7. Se motor + cabo medem bons e o F013 persiste em condições controladas: suspeita de módulo de potência / sensor do drive → envio para laboratório Fixtron.
8. Só então limpe o fault (Stop / A551 / ciclo de energia) e faça teste de carga progressiva.

9. Caso especial: motor PM e alinhamento

No Apêndice J (PowerFlex 525 PM Motor Configuration), o manual declara que a falha de alinhamento de ângulo PM se manifesta quando se observa F012 (HW sobrecorrente (overcurrent)) ou F013 (falta à terra (ground fault)) durante aceleração e desaceleração do procedimento de align.

Ajustes citados no manual para retentar o alinhamento (após cycle power ou reconfigurar A535):

• Aumentar A517 [PM DC Inject Cur] (default 30%; orientação de incremento em 50% do valor em cada tentativa no texto de setup);
• Aumentar A518 [PM Align Time] (default 0.7 s; texto de setup menciona valores maiores, inclusive > 4.7 s em um dos passos opcionais);
• Seguir o fluxograma do apêndice (carga desacoplada, parâmetros de motor/encoder corretos).

10. Parâmetros e monitores úteis (números oficiais)

Parâmetros de motor (P031–P037, P033 Motor OL Current, etc.) devem estar coerentes com a placa, mas o F013 em si não é descrito no 520-UM001 como “ajuste de parâmetro de sensibilidade de terra” com número editável — a Action oficial aponta para motor e fiação.

11. O que a Fixtron repara no F013

Quando o isolamento do motor e do cabo está documentado como adequado e o F013 (ou F038–F040 / F041–F043) permanece, avaliamos o PowerFlex em bancada:

• estágio de potência (IGBT / módulo) e drivers;
• sensores e circuitos de detecção de corrente de saída;
• fonte auxiliar e lógica do control module vs power module (mismatches F106–F109 são outra família, mas entram na triagem);
• danos por umidade, surto e contaminação;
• teste sob carga controlada após reparo.

Também orientamos o cliente quando o escopo é motor/cabo (não drive): o orçamento de reparo eletrônico não substitui rebobinagem ou troca de cabo.

12. Erros comuns / o que NÃO fazer

• Não fique só resetando (Stop / ciclo de energia (ligar/desligar)) sem isolar motor e cabo.
• Não confunda F013 (saída) com problema de aterramento da rede de entrada sem evidência.
• Não invente “desligar proteção de terra no parâmetro X” — o 520-UM001 não descreve o F013 como proteção opcional com P-code de bypass.
• Não abra o drive energizado nem force teste destrutivo sem procedimento.
• Não ignore F013 intermitente: umidade e isolação degradada pioram.
• Não use A541 como muleta: a nota (2) limita o auto-restart do F013 a uma tentativa e ignora o contador.
• Em motor PM: não conclua “cabo em curto” só porque F013 apareceu no align — releia o Apêndice J.

13. O que enviar no WhatsApp

1. Foto nítida do display com F013 (e buffer se possível).
2. Catálogo completo do drive (ex. 25B-D…N104) e tensão da rede.
3. Potência do motor, comprimento aproximado do cabo, se há filtro/reator.
4. Resultado de teste de isolação motor/cabo (valores e método que vocês usaram).
5. Se o fault ocorre no start, em regime, em freio ou só em comissionamento PM.

Logística nacional: embalagem com proteção mecânica, bornes protegidos, sem óleo vazando. Atendimento Fixtron · (11) 98933-6162.
