1. O que o manual define do F012
| Campo | 520-DU001 |
|---|---|
| No. | F012 |
| Fault | HW sobrecorrente (overcurrent) |
| Fault Type | 2 (Non-Resettable) |
| Description | The drive output current has exceeded the hardware current limit. |
2. Type 2 — Non-Resettable
No 520-DU001, Type 2 = Non-Resettable faults. Diferente do F005 (Type 1), o F012 exige correção da causa e procedimento de clear adequado — não confie em auto-reset de produção.
3. Ações listadas no manual
Action (520-DU001)
Check programming. Check for excess load, improper A530 [Boost Select] setting, DC brake volts set too high or other causes of excess current.
Tradução: verifique a programação; carga excessiva; ajuste inadequado de A530 [Boost Select]; tensão de freio CC (DC brake) alta demais; ou outras causas de corrente excessiva.
4. Parâmetros citados no 520-DU001
| Parâmetro | Nome | Relação com F012 |
|---|---|---|
| A530 | Boost Select | Citado explicitamente na ação do F012 — boost inadequado pode elevar corrente |
| A434 / A435 | DC Brake Time / Level | Manual cita “DC brake volts set too high” como causa de excesso de corrente |
| P041 | Accel Time 1 | Para F006 Motor Stalled o manual pede aumentar Accel Time; rampa curta também eleva corrente na partida |
| A484 / A485 | Current Limit 1 / 2 | Citados no F006/F007 — limites de corrente de software (distintos do limite de hardware do F012) |
| b003 | Output Current | Leitura de corrente de saída no display básico |
5. Sequência de verificação
- Anote F012 e histórico (não force dezenas de resets).
- Verifique se o motor gira livre / carga mecânica.
- Revise A530 [Boost Select] e níveis de freio CC.
- Meça isolamento e curto entre fases do motor (curto gera HW sobrecorrente (overcurrent)).
- Se F012 ocorre com motor desconectado, suspeite de estágio de potência — laboratório.

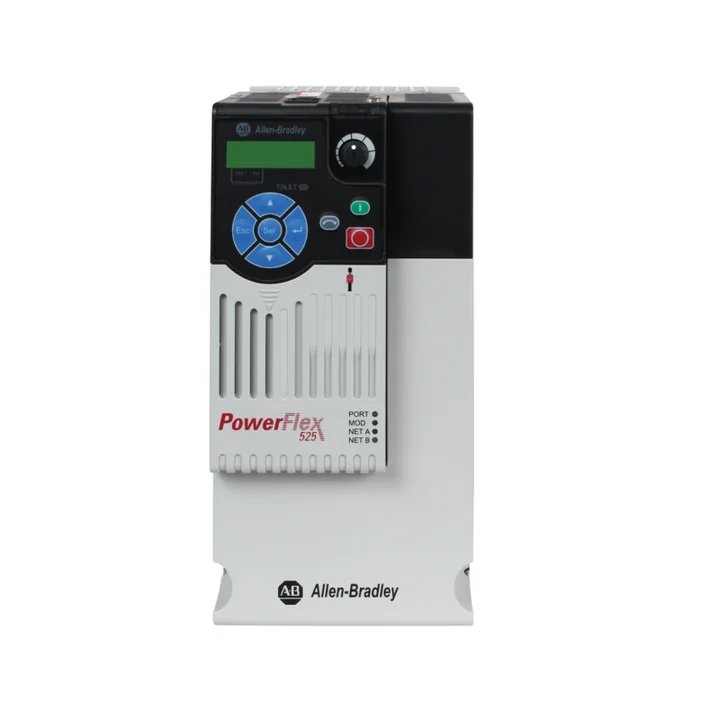

PowerFlex 525 com F012?
Separação motor/cabo vs IGBT. Reparo com garantia Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
No 520-DU001: a corrente de saída do drive excedeu o limite de corrente de hardware. Fault Type 2 (Non-Resettable).
Programação, carga excessiva, A530 Boost Select inadequado, DC brake volts altos demais e outras causas de excesso de corrente.
Não. F006 é Motor Stalled (Type 1). F012 é HW sobrecorrente (overcurrent) (Type 2) — limite de hardware.
F012 é Type 2. A prioridade é eliminar curto/carga/boost incorreto, não mascarar com reset.
Quando motor e cabo estão íntegros e o F012 persiste, inclusive com motor desconectado — indício de falha no módulo de potência.
