1. O que o manual define F0076
Descrição: Esta falha indica que o motor está com falta de fase, desconectado ou com correntes de fase desequilibradas.
Causas prováveis (manual):
- Erro de ligação ou conexões do motor.
- Perda de conexão do motor com o drive ou fio partido.
2. P0343 Bit 4
P0343 é máscara hexadecimal de falhas. Bit 4 = F0076. Bit em 0 desativa a falha. Padrão de fábrica inclui bits ativos (0007h no manual).
3. Verificação

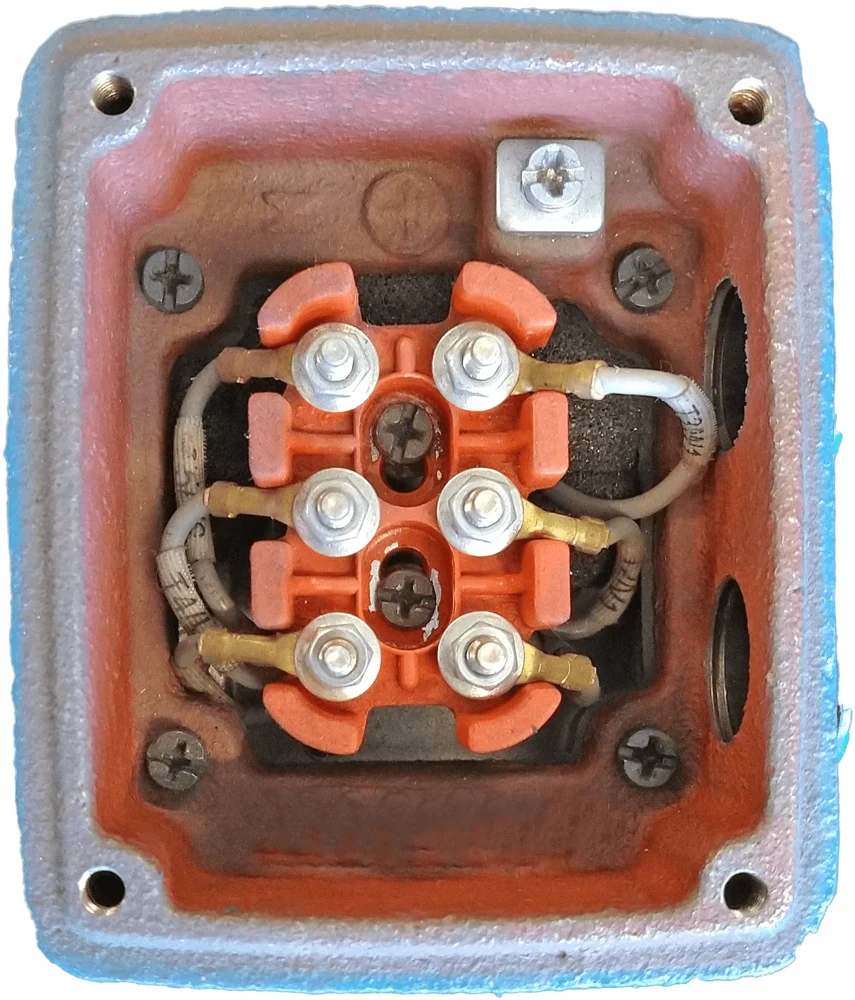

- Confira bornes U/V/W do motor e contator de saída.
- Meça continuidade das três fases e equilíbrio de corrente em operação (se seguro).
- Inspecione cabo esmagado, bornes frouxos e caixa de ligação.
- Se o motor está intencionalmente desconectado para teste, F0076 pode ser esperado — não confunda com F0070.
4. F0076 vs F0070 vs F0074
| Código | Ideia (manual) |
|---|---|
| F0076 | Falta de fase / desconectado / desequilíbrio de corrente |
| F0070 | Sobrecorrente/curto (hardware rápido) |
| F0074 | Sobrecorrente para o terra |
CFW500 com F0076?
Conferência de cabos e saída. Reparo WEG se houver falha de potência.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
Erro de conexão no motor: falta de fase, motor desconectado ou correntes de fase desequilibradas.
Erro de ligação/conexões; perda de conexão com o drive ou fio partido.
Via P0343 Bit 4, somente com orientação técnica WEG (risco de dano).
Sim — desconectado está na descrição oficial da falha.
Não. F0074 é sobrecorrente para o terra; F0076 é conexão/fase/desequilíbrio.
