Allen-Bradley PowerFlex: Falhas Comuns, Códigos de Erro e Manutenção

Os inversores de frequência Allen-Bradley, fabricados pela Rockwell Automation, são referência absoluta em setores como automotivo, farmacêutico, alimentos e bebidas no Brasil. A linha PowerFlex é amplamente especificada em projetos que exigem alta confiabilidade, integração nativa com CLPs ControlLogix/CompactLogix e conformidade com normas internacionais rigorosas. Quando um PowerFlex entra em falha, o impacto na produção pode ser imediato — e compreender os códigos de erro é o primeiro passo para reduzir o tempo de parada.

Neste guia técnico, reunimos os principais fault codes dos inversores PowerFlex 525 e PowerFlex 755, procedimentos de troubleshooting passo a passo e orientações sobre quando é necessário reparo em bancada ou substituição de hardware.

Visão Geral da Linha PowerFlex

A Rockwell Automation oferece uma gama completa de inversores para diferentes faixas de potência e complexidade de aplicação:

• PowerFlex 4 (descontinuado): Inversor compacto de propósito geral, amplamente instalado em aplicações básicas V/Hz. Ainda muito presente no parque industrial brasileiro, mas sem produção de peças de reposição — o reparo em nível de componente é frequentemente a única opção viável.

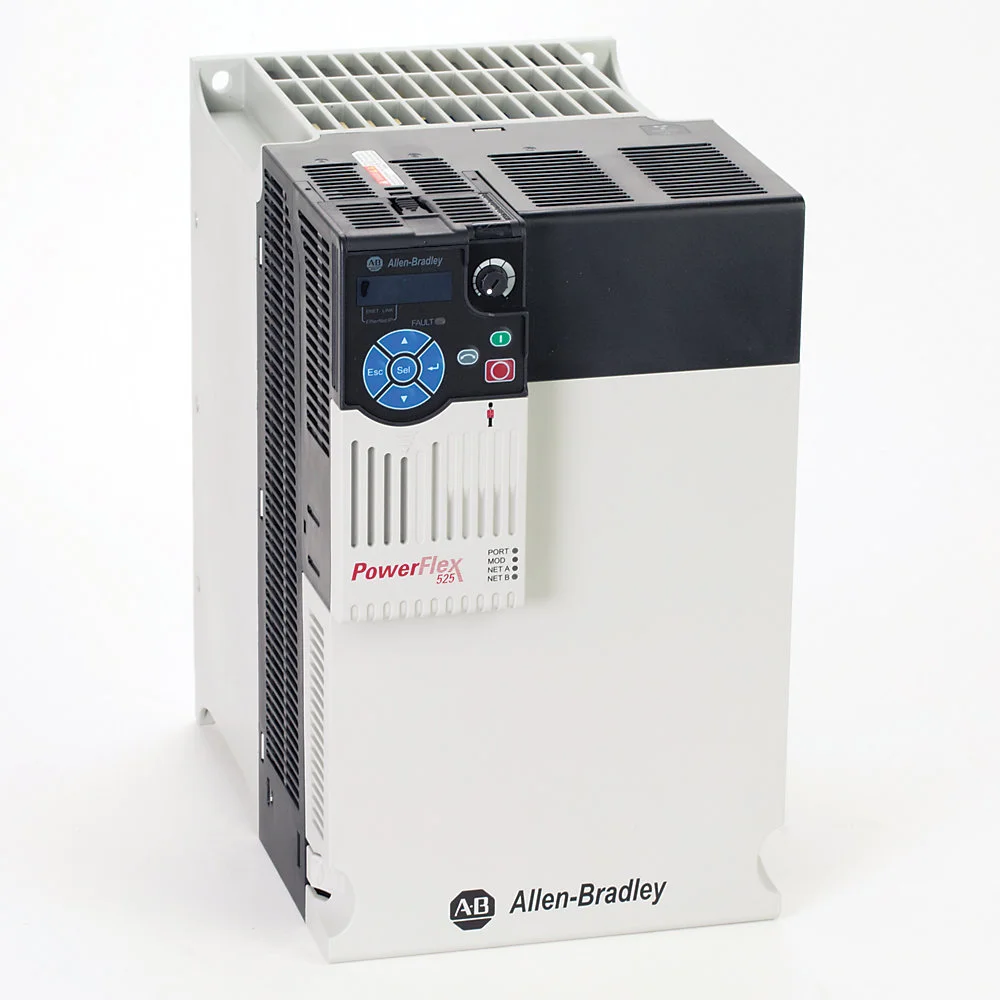

• PowerFlex 525: O modelo mid-range mais popular da linha atual. Suporta controle vetorial sensorless, comunicação EtherNet/IP integrada e faixa de 0,4 a 22 kW. É o inversor Allen-Bradley mais encontrado em novas instalações no Brasil.
• PowerFlex 755: Inversor de alto desempenho para aplicações que exigem controle de torque preciso, frenagem regenerativa e potências de até 2.300 kW. Arquitetura modular com módulos de potência substituíveis e controle via CIP Motion.

Códigos de Falha — PowerFlex 525

Os fault codes do PowerFlex 525 seguem o formato Fxxx. Quando uma falha ocorre, o inversor desabilita a saída e exibe o código no display do HIM ou no módulo de comunicação. Abaixo, os códigos mais frequentes em campo:

Falhas Específicas — PowerFlex 755

O PowerFlex 755 utiliza uma arquitetura modular e seu sistema de diagnóstico é mais detalhado. Além dos fault codes herdados da série 525 (Fxxx), o 755 inclui falhas da série F100+ relacionadas aos módulos de potência individuais e ao barramento de comunicação entre módulos:

• F100 — Power Module Fault: Um dos módulos de potência do rack reportou falha interna. O display indica qual slot está afetado, permitindo a substituição modular sem desmontar todo o drive.
• F101 — Power Module Comm Loss: Perda de comunicação entre o módulo de controle e um módulo de potência. Verifique os conectores de fibra óptica (nos modelos que utilizam) ou o backplane do rack.
• F102 — Power Module Overtemp: Sobretemperatura em um módulo de potência específico. O sistema de refrigeração líquida (em modelos LK) ou o ventilador do módulo pode estar falhando.
• F105 — Precharge Fault: Falha no circuito de pré-carga dos capacitores. Resistor de pré-carga aberto, contator de bypass não fechando ou capacitores em final de vida.
• F125 — IO Module Fault: Falha em um módulo de I/O opcional instalado no rack do 755. Verifique o assentamento do módulo e as conexões de campo.

Troubleshooting: As 5 Falhas Mais Frequentes

1. F012 — HW Overcurrent (Sobrecorrente de Hardware)

É a falha mais comum em campo e pode ter origem tanto no inversor quanto na carga. Siga o procedimento:

1. Desconecte os cabos do motor nos terminais de saída do inversor (T1, T2, T3).
2. Tente operar o inversor em vazio (sem motor). Se F012 persistir, o problema é interno — provável IGBT em curto ou driver de gate danificado.
3. Meça a resistência entre fases de saída do inversor (T1-T2, T2-T3, T1-T3) com multímetro na escala de diodo. Leituras muito baixas ou curto indicam IGBT danificado.
4. Se o inversor funcionar em vazio, meça a isolação do motor e cabos com megôhmetro. Valores abaixo de 1 MΩ indicam isolação comprometida.
5. Verifique os parâmetros do motor (P033-P038 no PF525): potência, tensão, corrente e RPM nominais. Parâmetros incorretos causam sobrecorrente na partida.

2. F004 — Undervoltage (Subtensão no Barramento DC)

Indica que a tensão do barramento DC caiu abaixo do limite mínimo (tipicamente ~200 V para modelos 230 V ou ~380 V para modelos 480 V).

1. Meça a tensão de entrada nas três fases (L1, L2, L3). Quedas momentâneas de rede são a causa mais frequente.
2. Verifique fusíveis e disjuntores de alimentação. Um fusível aberto causa desbalanceamento e subtensão no DC bus.
3. Inspecione a ponte retificadora medindo os diodos com multímetro. Diodos em curto ou aberto causam subtensão.
4. Meça os capacitores do barramento DC com capacímetro. Capacitância abaixo de 80% do valor nominal exige substituição — esta é uma das falhas mais comuns em PowerFlex 4 e PF525 com mais de 8 anos de uso.

3. F005 — Overvoltage (Sobretensão no Barramento DC)

O barramento DC ultrapassou o limite máximo, geralmente por energia regenerativa durante a desaceleração.

1. Aumente o tempo de desaceleração (parâmetro P045). Rampas muito curtas em cargas de alta inércia geram energia regenerativa excessiva.
2. Verifique o resistor de frenagem (se instalado). Meça a resistência — valor infinito indica resistor aberto.
3. Ative o Bus Regulation (parâmetro P054) para que o inversor estenda automaticamente a rampa de desaceleração ao detectar sobretensão.
4. Meça a tensão da rede. Valores acima de 10% do nominal podem causar F005 mesmo sem regeneração.

4. F033 — Heatsink OvrTmp (Sobretemperatura do Dissipador)

O sensor NTC no dissipador detectou temperatura acima do limite seguro (tipicamente 95°C).

1. Verifique o ventilador interno do inversor. Nos PF525, o ventilador é acessível pela parte superior — substitua se estiver parado ou com ruído excessivo.
2. Limpe o dissipador com ar comprimido seco. Pó industrial e fibras de algodão (comum em têxteis) reduzem drasticamente a dissipação térmica.
3. Verifique a temperatura ambiente dentro do painel. Acima de 40°C, aplique derating de corrente ou melhore a ventilação/climatização do painel.
4. Confirme que o inversor não está subdimensionado para a aplicação. Operação contínua acima de 80% da corrente nominal sem ventilação adequada leva a sobretemperatura.

5. F002 — Auxiliary Undervoltage

A fonte de alimentação auxiliar interna não está fornecendo as tensões necessárias para o circuito de controle.

1. Verifique a tensão de entrada. Subtensão na rede pode impedir a fonte auxiliar de operar corretamente.
2. Inspecione visualmente a placa de controle em busca de capacitores estufados, trilhas queimadas ou componentes com sinais de sobreaquecimento.
3. Meça as tensões auxiliares nos pontos de teste da placa (consulte o manual de hardware). Valores fora da faixa indicam falha na fonte chaveada — reparo requer substituição de componentes SMD em bancada.

Falhas de Hardware Comuns por Modelo

Além dos fault codes, existem problemas recorrentes de hardware que identificamos após anos de experiência em bancada com inversores Allen-Bradley:

PowerFlex 4

O PF4, embora descontinuado, ainda equipa milhares de máquinas no Brasil. Os problemas mais recorrentes são:

• Módulo de potência (IGBT): O módulo híbrido de potência é soldado diretamente na placa principal. A substituição exige estação de solda com controle de temperatura e perfil térmico adequado para não danificar a placa.
• Banco de capacitores: Capacitores eletrolíticos do barramento DC perdem capacitância com o tempo. Após 8-10 anos, é comum medir valores 40-50% abaixo do nominal.
• Relé de saída: O relé auxiliar apresenta contatos oxidados ou soldados, gerando falsos alarmes ou impossibilidade de reset.

PowerFlex 525

• Placa de controle: Falha no chip de comunicação EtherNet/IP, impedindo a conexão com o CLP. Requer substituição do CI ou da placa completa.
• Gate driver: O circuito de acionamento dos IGBTs pode falhar por surtos na rede ou curto-circuitos repetidos na saída. Causa F003 (Power Unit Failure).
• Conector do HIM: O conector do módulo de interface pode apresentar mau contato, causando display intermitente ou comunicação instável.

PowerFlex 755

• Módulos de potência: A vantagem do 755 é a modularidade — módulos de potência individuais podem ser substituídos sem desmontar o rack. Porém, o custo de módulos novos é elevado, tornando o reparo do módulo uma alternativa econômica.
• Capacitor bank: Em drives de alta potência, o banco de capacitores é significativo. A degradação gera ripple excessivo no barramento DC e pode causar F004 intermitente.
• Placa de controle (20-750-xxxxx): Falhas de firmware ou componentes da placa principal requerem reprogramação e teste funcional completo.

Diagnóstico Avançado com RSLogix/Studio 5000

Uma das grandes vantagens dos inversores Allen-Bradley é a integração nativa com o ecossistema Rockwell. Para diagnósticos avançados:

• Connected Components Workbench (CCW): Ferramenta gratuita da Rockwell para configuração e diagnóstico do PowerFlex 525. Permite visualizar o fault log completo, monitorar variáveis em tempo real e ajustar parâmetros sem o HIM físico.
• Studio 5000 / RSLogix 5000: Para o PowerFlex 755 integrado via EtherNet/IP a um ControlLogix, é possível acessar os fault codes diretamente no programa do CLP através do Add-On Profile (AOP) do drive. O tag de falha fica disponível na árvore do projeto.
• Fault Queue: Os inversores PowerFlex mantêm um registro das últimas 8 falhas com timestamp, corrente, tensão DC e frequência de saída no momento da falha. Acesse via parâmetro ou pelo software.
• Drive Trace: Nos modelos 755, a função Drive Trace permite capturar formas de onda internas (corrente, tensão, velocidade) como um osciloscópio digital — ferramenta poderosa para diagnosticar falhas intermitentes.

A FIXTRON INDUSTRIAL é especialista em reparo e manutenção de inversores Allen-Bradley, com experiência nas séries PowerFlex 4, 525, 700 e 755. Realizamos diagnóstico detalhado em nível de componente, substituição de IGBTs, gate drivers, capacitores e placas de controle com testes completos em bancada sob carga simulada. Nosso laboratório conta com equipamentos de solda BGA/SMD e instrumentação de precisão para garantir reparos com qualidade e rastreabilidade.
