1. F006 Motor Stalled — texto oficial
| Campo | 520-DU001 |
|---|---|
| Fault | Motor Stalled |
| Type | 1 |
| Description | Drive is unable to accelerate or decelerate motor. |
| Action | Increase P041, A442, A444, A446 [Accel Time x] or reduce load so drive output current does not exceed the current set by parameter A484, A485 [Current Limit x] for too long. Check for overhauling load. |
2. F007 sobrecarga do motor (motor overload) — texto oficial
| Campo | 520-DU001 |
|---|---|
| Fault | sobrecarga do motor (motor overload) |
| Type | 1 |
| Description | Internal electronic overload trip. |
| Action | An excessive motor load exists. Reduce load so drive output current does not exceed the current set by parameter P033 [Motor OL Current]. Verify A530 [Boost Select] setting. |
3. Parâmetros citados no 520-DU001
| Parâmetro | Nome | Uso no F006/F007 |
|---|---|---|
| P041 | Accel Time 1 | Aumentar se F006 (ação do manual) |
| A442 / A444 / A446 | Accel Time 2 / 3 / 4 | Idem F006 |
| A484 / A485 | Current Limit 1 / 2 | Limite de corrente — F006 |
| P033 | Motor OL Current | Corrente de overload do motor — F007 |
| A530 | Boost Select | Verificar ajuste — F007 (e também F012) |
| b003 | Output Current | Leitura de corrente de saída |
4. F006 vs F007 vs F012
| Código | Nome | Tipo | Ideia do manual |
|---|---|---|---|
| F006 | Motor Stalled | 1 | Não consegue acelerar/desacelerar; rampa accel / current limit / overhauling |
| F007 | sobrecarga do motor (motor overload) | 1 | Overload eletrônico interno; carga e P033 / A530 |
| F012 | HW sobrecorrente (overcurrent) | 2 | Limite de corrente de hardware — mais severo |

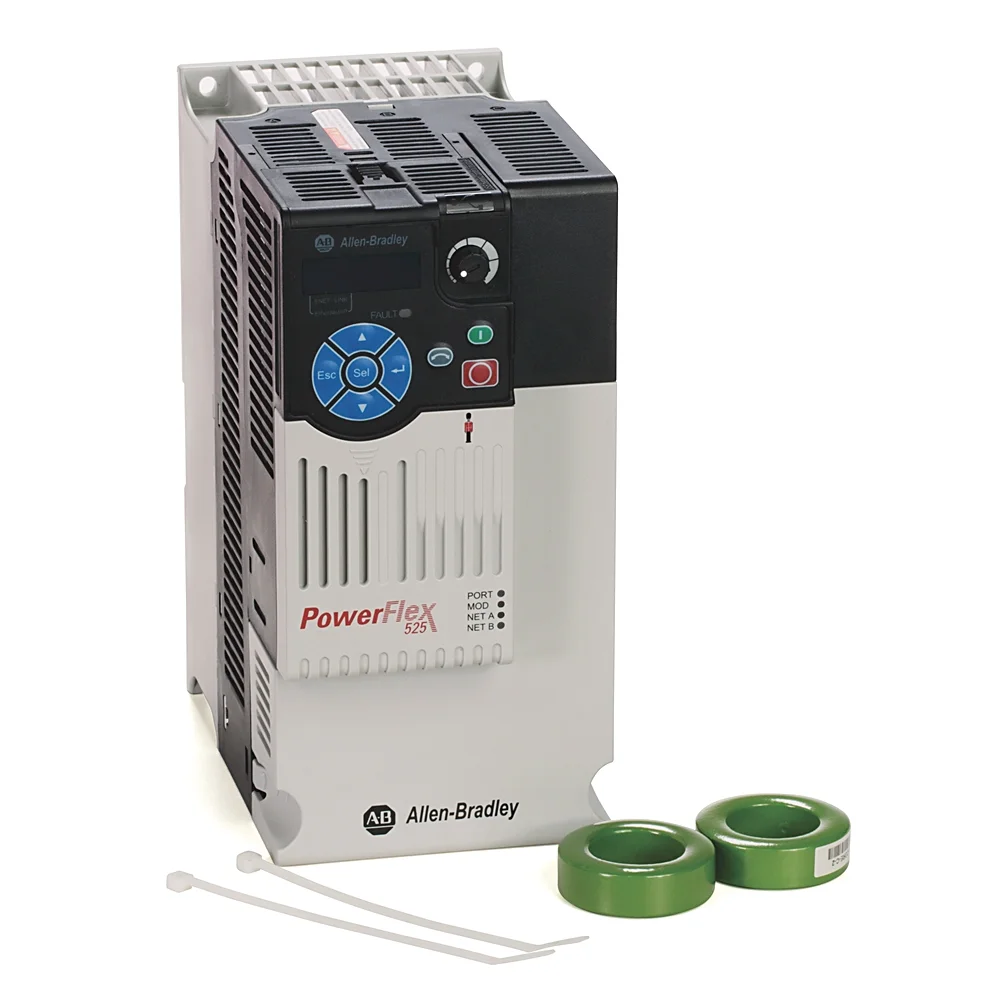

PowerFlex 525 com F006 ou F007?
Diagnóstico de carga, parâmetros e potência. Reparo Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
No 520-DU001: o drive não consegue acelerar ou desacelerar o motor. Type 1.
Aumentar P041/A442/A444/A446 (Accel Time), reduzir carga para não exceder A484/A485 por tempo longo, e checar overhauling load.
Internal electronic overload trip. Reduzir carga para não exceder P033 [Motor OL Current] e verificar A530 [Boost Select].
Não. F007 é overload eletrônico do motor (Type 1). F012 é HW sobrecorrente (overcurrent) (Type 2).
Não. No 520-DU001, P041 é Accel Time 1. Decel Time 1 é P042.
