1. F008 dissipador (heatsink) OvrTmp
| Campo | 520-DU001 |
|---|---|
| Fault | dissipador (heatsink) OvrTmp |
| Type | 1 |
| Description | dissipador (heatsink)/Power Module temperature exceeds a predefined value. |
| Action | Check for blocked or dirty heat sink fins. Verify that ambient temperature has not exceeded the rated ambient temperature. Check fan. |
Ações em português (fiel ao manual): aletas do dissipador bloqueadas ou sujas; temperatura ambiente acima da nominal; verificar ventilador.
2. F009 CC OvrTmp
| Campo | 520-DU001 |
|---|---|
| Fault | CC OvrTmp |
| Type | 1 |
| Description | Control module temperature exceeds a predefined value. |
| Action | Check product ambient temperature. Check for airflow obstruction. Check for dirt or debris. Check fan. |
F009 é temperatura do módulo de controle, não do power module/dissipador (heatsink) (F008).
3. Leituras b027 / b028
No 520-DU001 (Basic Display):
- b027 [Drive Temp] — temperatura do drive
- b028 [Control Temp] — temperatura do controle
O manual não publica neste guia o valor em °C do “predefined value” de F008/F009. Use b027/b028 e o Manual do usuário (User Manual) / specs do frame para ambient rating.
4. Checklist térmico
- Limpe aletas; remova poeira/óleo do dissipador.
- Confirme ventilador girando e fluxo de ar no painel.
- Meça temperatura ambiente vs especificação do catálogo.
- Verifique se o drive não está encapsulado sem ventilação.
- Se F008/F009 persistem com refrigeração OK, avalie sensor/fan/hardware em laboratório.

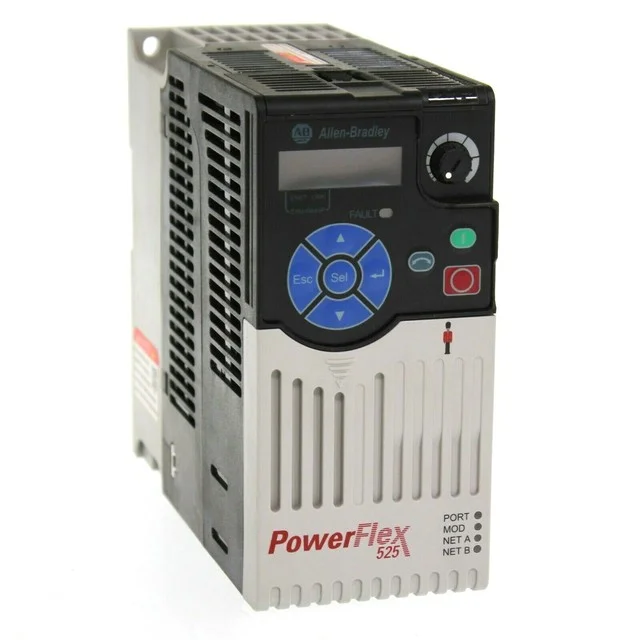

PowerFlex 525 com F008 ou F009?
Diagnóstico térmico e reparo. Fixtron com garantia.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
dissipador (heatsink)/Power Module temperature exceeds a predefined value. Checar aletas, ambient e fan.
Control module temperature exceeds a predefined value. Checar ambient, airflow, sujeira e fan.
Não. F008 é dissipador (heatsink)/power module; F009 é control module, conforme o 520-DU001.
O 520-DU001 não imprime o número; só “predefined value”. Use b027/b028 e o Manual do usuário (User Manual).
Sim — ambos Type 1 (Auto-Reset/Run) no 520-DU001. Ainda assim corrija a causa térmica.
