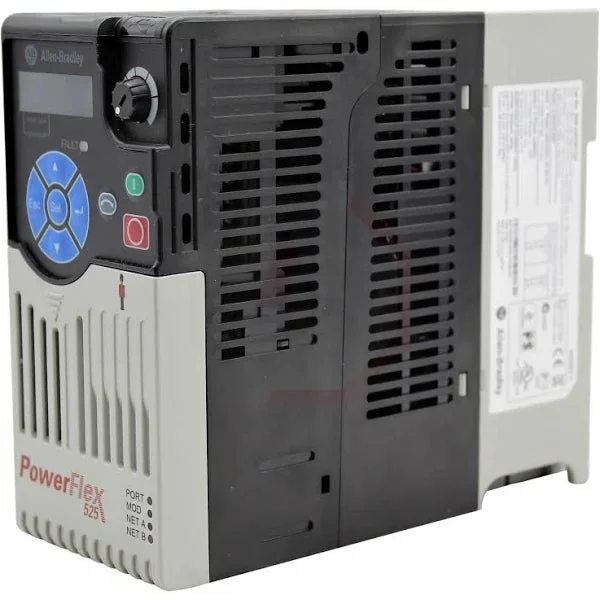

1. Fonte documental
O PowerFlex 525 faz parte da série PowerFlex 520. A tabela de falhas do 520-DU001 lista cada código com: número, nome, tipo de fault (1 ou 2), descrição e ação. O manual define:
- Type 1 = Auto-Reset/Run faults
- Type 2 = Non-Resettable faults
O F005 Overvoltage (sobretensão) é listado como Fault Type 1.
2. O que o manual diz sobre o F005
Texto literal da tabela de falhas do 520-DU001 para o F005:
| Campo no manual | Conteúdo (520-DU001) |
|---|---|
| No. | F005 |
| Fault | sobretensão (overvoltage) |
| Fault Type | 1 (Auto-Reset/Run) |
| Description | DC bus voltage exceeded maximum value. |
O manual não publica neste guia de display o valor numérico em volts do “maximum value”. Esse limiar depende da classe de tensão do drive e está nas especificações/Manual do usuário (User Manual) do frame. Por isso este artigo não inventa um número de trip em V DC.
3. Ações recomendadas no 520-DU001
A coluna Action do F005 no 520-DU001 diz, em tradução fiel do inglês do manual:
Action (manual)
Monitorar a linha CA de entrada quanto a tensão alta ou condições transitórias. A sobretensão do barramento também pode ser causada por regeneração do motor. Estenda o tempo de desaceleração ou instale a opção de freio dinâmico.
Original: “Monitor the AC line for high line voltage or transient conditions. Bus sobretensão (overvoltage) can also be caused by motor regeneration. Extend the decel time or install dynamic brake option.”
Portanto, as três frentes oficiais são:
- Qualidade / nível da rede de entrada
- Regeneração do motor (desaceleração / carga overhauling)
- Rampa de desaceleração mais longa ou freio dinâmico
4. Parâmetros oficiais relacionados (520-DU001)
Números e nomes exatamente como na lista de parâmetros do 520-DU001:
| Parâmetro | Nome no manual | Uso no contexto F005 |
|---|---|---|
| P041 | Accel Time 1 | Tempo de aceleração (não é desaceleração) |
| P042 | Decel Time 1 | Tempo de desaceleração 1 — o manual pede estender o decel time |
| A442 | Accel Time 2 | Rampa de aceleração alternativa |
| A443 | Decel Time 2 | Rampa de desaceleração alternativa |
| A445 / A447 | Decel Time 3 / 4 | Rampas adicionais de desaceleração |
| P045 | Stop Mode | Modo de parada (afeta se a parada é em rampa ou coast, conforme programação no Manual do usuário (User Manual)) |
| A437 | DB Resistor Sel | Seleção do resistor de freio dinâmico |
| A438 | DB Threshold | Limiar do freio dinâmico |
| A550 | Bus Reg Enable | Habilita o regulador de barramento (bus regulator) |
| b005 | DC Bus Voltage | Leitura da tensão do barramento DC |
| b007 | Fault 1 Code | Código da falha 1 no display básico |
O 520-DU001 também aponta o documento PFLEX-AT001 — PowerFlex Dynamic Braking Resistor Calculator para dimensionamento do resistor de freio — não inventamos ohms nem kW aqui.
5. Como ler o histórico de falhas
O grupo Fault and Diagnostic do 520-DU001 inclui, entre outros:
- b007 / b008 / b009 — Fault 1/2/3 Code (display básico)
- F604…F610 — Fault 4…10 Code
- F651…F660 — Fault 1…10 BusVolts (tensão de barramento no instante da falha, quando disponível)
- F641…F650 — Fault 1…10 Current
- F631…F640 — Fault 1…10 Freq
Antes de resetar, anote o código e, se possível, Fault x BusVolts e o momento (Time-hr / Time-min). Isso diferencia regeneração em desaceleração de sobretensão de rede sem inventar hipóteses.
6. Sequência prática de campo (sem inventar limiares)
- Confirme no display que a falha é F005 Overvoltage (sobretensão) (b007 ou lista de faults).
- Leia b005 [DC Bus Voltage] com o drive energizado (quando o display permitir).
- Meça a tensão CA de entrada nos bornes do drive e compare com a classe de tensão do catálogo do modelo (não use “valores inventados”).
- Verifique P042 [Decel Time 1] e, se usados, A443/A445/A447. A ação do manual é extend the decel time.
- Se a aplicação exige parada rápida, avalie freio dinâmico: parâmetros A437 / A438 e o calculador PFLEX-AT001.
- Considere A550 [Bus Reg Enable] conforme o Manual do usuário (User Manual) — o bus regulator ajuda a evitar sobretensão (overvoltage) por desacelerações agressivas, com as ressalvas de atenção do manual.
- Se F005 persiste com rede correta, rampa longa e freio dimensionado, aí o diagnóstico de hardware (chopper, medição de bus, capacitores) exige laboratório — sem “reset em loop”.
PowerFlex 525 com F005?
Diagnóstico com base no manual e, se necessário, reparo em componente com garantia.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
7. Perguntas Frequentes
No manual 520-DU001D-EN-E, F005 Overvoltage (sobretensão) (Type 1) significa: DC bus voltage exceeded maximum value — a tensão do barramento DC ultrapassou o valor máximo.
No 520-DU001, Decel Time 1 é P042. Também existem A443 (Decel Time 2), A445 (Decel Time 3) e A447 (Decel Time 4). P041 é Accel Time 1, não desaceleração.
Sim. A ação do F005 inclui: extend the decel time or install dynamic brake option. Os parâmetros A437 [DB Resistor Sel] e A438 [DB Threshold] estão listados no 520-DU001; o dimensionamento do resistor é tratado no PFLEX-AT001.
O 520-DU001 não imprime o limiar numérico na descrição do F005; só afirma que a tensão do DC bus excedeu o máximo. Use b005 para leitura e as especificações do Manual do usuário (User Manual)/frame para a classe de tensão do seu catálogo.
No 520-DU001, F005 é Fault Type 1 (Auto-Reset/Run faults). Ainda assim a causa (rede alta, regeneração, rampa/freio) deve ser corrigida; o tipo não elimina a necessidade de diagnóstico.
