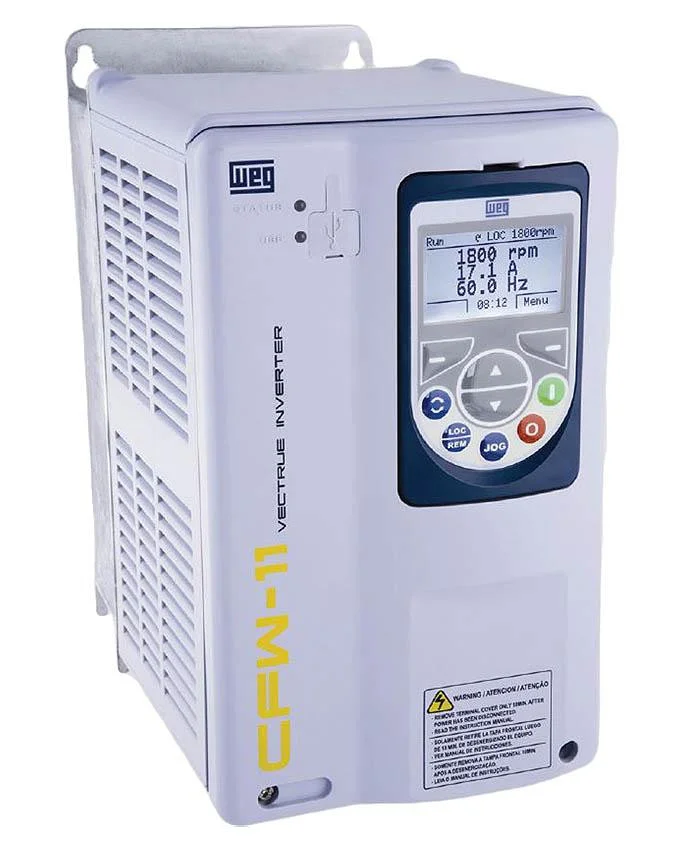

O inversor WEG CFW11 exibiu F0022 e travou. Esse código indica sobretensão no barramento de corrente contínua — o barramento DC superou o limiar máximo de proteção, tipicamente em torno de 800 V para redes de 380 V. O valor nominal do barramento é ~537 V (380 × √2); a diferença de ~263 V entre o nominal e o limiar representa a margem de segurança projetada para absorver transientes. Quando essa margem é consumida, o firmware bloqueia os IGBTs e gera o F0022 para proteger os capacitores e o módulo de potência de tensão dielétrica excessiva.
A boa notícia: ao contrário do F0021 (subtensão), o F0022 quase nunca indica componente queimado. Na maioria dos casos a solução é de parametrização ou instalação — sem necessidade de reparo do equipamento.
1. O que é o F0022 e a física por trás do desarme
Quando um motor desacelera, ele para de consumir energia e passa a produzi-la — atua como gerador. Essa energia flui de volta pelo inversor até o barramento DC, carregando os capacitores além da tensão nominal. O barramento é como um reservatório: pode absorver uma quantidade limitada de energia antes de transbordar. Quando transborda — tensão acima do limiar configurado — o CFW11 dispara o F0022.
O circuito responsável por evitar esse transbordamento é o chopper de frenagem: um IGBT interno que, quando acionado pelo firmware ao detectar barramento alto, desvia a energia para um resistor externo, onde ela é dissipada como calor. Se o chopper funciona e o resistor está instalado, a energia regenerativa é absorvida antes de o limiar ser atingido. Se qualquer parte desse caminho falha, o barramento sobe e o F0022 dispara.
| Momento do F0022 | Causa mais provável | Onde investigar primeiro |
|---|---|---|
| Sempre na desaceleração, reproduzível | Rampa de desaceleração curta para a inércia da carga | Tempo de desaceleração no parâmetro P0101 (rampa 1) |
| Na desaceleração, mesmo com rampa longa | Resistor de frenagem ausente, desconectado ou aberto | Continuidade do resistor e conexão nos bornes BR+/BR– |
| Na desaceleração, resistor instalado e OK | Chopper IGBT aberto (circuito aberto) | Resistor frio após frenagem → chopper não conduz |
| Em operação normal, sem desacelerar | Carga em modo regenerativo (motor arrastado pela carga) | Natureza da carga: conveyor em declive, centrifuga, rebobinadora |
| Aleatório, sem padrão | Rede elétrica acima do nominal ou capacitores degradados | Tensão AC nos bornes L1, L2, L3 e idade do equipamento |
2. Causas mais comuns — da mais frequente à mais rara
1. Rampa de desaceleração curta para a inércia da carga
É a causa número um de F0022 em campo. O parâmetro de tempo de desaceleração (P0101 para rampa 1, P0103 para rampa 2 no CFW11) define em quantos segundos o inversor vai de frequência nominal a zero. Se esse tempo for curto demais para a inércia do conjunto motor + carga (ventilador de grande diâmetro, volante, compressor), a energia regenerativa gerada na desaceleração supera a capacidade de absorção do barramento e do resistor.
Teste imediato: aumente o tempo de desaceleração em 50% e veja se o F0022 desaparece. Se desaparecer, o problema é exclusivamente de parametrização — não há componente com defeito.
2. Resistor de frenagem ausente, subdimensionado ou aberto
O CFW11 possui chopper interno ativo, mas o resistor de frenagem externo é obrigatório para qualquer aplicação com carga de inércia média ou alta que exija desaceleração controlada. Os erros mais comuns:
- Resistor não instalado: o chopper ativa, mas sem carga (resistor) a energia não sai do barramento. É o equivalente a ter freio de carro sem pastilha.
- Resistor subdimensionado: resistência ou potência fora da especificação. Um resistor de resistência muito alta dissipa menos corrente por ciclo; um de potência muito baixa superaquece e abre o circuito termicamente.
- Resistor aberto: o fio resistivo queimou. Teste: desconecte o resistor e meça a resistência com multímetro. Deve estar dentro de ±10% do valor nominal gravado na etiqueta ou especificado no manual do CFW11 para a potência do inversor.
- Conexão solta nos bornes BR+ / BR–: o resistor está instalado mas o contato está oxidado ou frouxo — resistência de contato cria ponto de aquecimento e reduz a eficiência da dissipação.
3. Chopper IGBT com defeito (circuito aberto)
O chopper é um IGBT dedicado, separado dos IGBTs de saída do inversor. Quando falha em circuito aberto, o firmware do CFW11 continua tentando acionar o gate do chopper durante a desaceleração, mas nenhuma corrente passa pelo resistor — o barramento sobe livremente até o limiar e F0022 dispara.
Como identificar sem abrir o equipamento: durante uma desaceleração com F0022, toque o resistor de frenagem imediatamente após o desarme. Se o resistor estiver completamente frio, o chopper não conduziu — o IGBT está com defeito. Se o resistor estiver morno ou quente, o chopper funcionou mas a capacidade foi insuficiente (subdimensionamento ou rampa curta).
O chopper pode também falhar em curto-circuito. Nesse caso o resistor fica permanentemente energizado — aquece mesmo sem desaceleração e pode queimar. Esse modo de falha geralmente acompanha outros defeitos visíveis (cheiro de queimado, fusível aberto).
4. Carga em operação regenerativa (motor sendo arrastado pela carga)
Em algumas aplicações o motor não é sempre o motor — às vezes é a carga que arrasta o motor, que passa a funcionar como gerador de forma contínua. Exemplos típicos:
- Correias transportadoras em declive: o peso da carga puxa a correia, que puxa o motor. O inversor precisa frenar continuamente para controlar a velocidade.
- Centrifugadoras e separadoras: após a aceleração, o processo de frenagem é longo e intenso.
- Rebobinadoras e desbobinadoras: a tensão de teia pode estar puxando o motor.
Para essas aplicações, o resistor de frenagem não é opcional — é parte essencial do projeto. O dimensionamento deve considerar a potência regenerativa máxima e o ciclo de trabalho, não apenas a potência nominal do motor.
5. Tensão da rede acima do nominal ou capacitores degradados
Se a rede elétrica opera consistentemente acima de +10% do nominal (ex.: 418 V em vez de 380 V), o barramento DC parte de ~591 V em vez de ~537 V. A margem até o limiar de ~800 V cai de ~263 V para ~209 V — qualquer transiente regenerativo que antes era absorvido agora dispara o F0022.
Capacitores do barramento DC degradados têm menor capacitância efetiva. Com menos capacitância, a mesma quantidade de energia regenerativa produz uma elevação de tensão maior. O F0022 passa a aparecer em desacelerações que antes eram tranquilas. A degradação dos capacitores do barramento DC é um processo gradual — o F0022 intermitente em equipamento com mais de 5 anos é um sinal de atenção.
3. Como diagnosticar passo a passo
Passo 1 — Identifique o padrão pelo histórico (P0023)
Leia o parâmetro P0023 no display do CFW11 e anote todos os registros. Determine: o F0022 ocorre sempre na desaceleração? Em carga específica? Após tempo fixo de operação? O padrão elimina hipóteses antes de qualquer medição.
Passo 2 — Aumente o tempo de desaceleração e teste
Se o F0022 ocorre na desaceleração, acesse o parâmetro de tempo de desaceleração (P0101 para a rampa 1 no CFW11) e aumente em 50 a 100%. Tente desacelerar o motor novamente. Se o F0022 desaparece, a causa é exclusivamente a rampa — defina o tempo mínimo que não cause F0022 e considere se o processo aceita essa limitação. Se o processo exige desaceleração mais rápida, o resistor de frenagem torna-se obrigatório.
Passo 3 — Inspecione o resistor de frenagem
Com o CFW11 desenergizado e barramento descarregado:
- Confirme que o resistor está conectado nos bornes BR+ e BR– da barra de potência do CFW11. Bornes soltos ou oxidados são causa comum de F0022 mesmo com resistor instalado.
- Desconecte o resistor dos bornes e meça a resistência com multímetro. Deve estar dentro de ±10% do valor nominal (gravado na etiqueta do resistor ou no manual do CFW11 para a potência do equipamento). Leitura OL confirma circuito aberto — resistor queimado.
- Verifique se o resistor está dimensionado para a potência do CFW11. Um resistor de potência menor queima repetidamente. Consulte a tabela de dimensionamento no manual WEG CFW11, seção de resistores de frenagem.
Passo 4 — Verifique a tensão de alimentação AC
Com o CFW11 energizado, meça a tensão entre L1–L2, L2–L3 e L1–L3. Para rede de 380 V, os valores devem estar entre 360 V e 418 V. Se qualquer medição estiver acima de 418 V de forma consistente, a rede está alta — o barramento DC parte de um ponto mais elevado e a margem até o limiar de F0022 diminui. Nesse caso comunique ao setor responsável pela instalação elétrica e considere ajustar o limiar de sobretensão no parâmetro correspondente do CFW11 (consulte o manual para o parâmetro exato na versão de firmware instalada).
Passo 5 — Monitore o barramento DC durante a desaceleração
O parâmetro P0006 exibe a tensão do barramento DC em tempo real. Com acesso ao display durante a operação, monitore P0006 em uma desaceleração: o valor deve subir brevemente e estabilizar. Se subir além de 780–790 V antes do F0022 disparar, o limiar está sendo atingido — o chopper ou o resistor não estão dissipando o suficiente. Se P0006 sobe rapidamente e o chopper não aquece o resistor, o IGBT do chopper está com defeito.
Passo 6 — Avalie a natureza da carga
Se nenhuma das etapas acima identificou a causa, investigue se a carga pode estar operando em modo regenerativo de forma não intencional. Converse com o operador sobre o processo: a carga puxa o motor em algum momento? Há variação de velocidade imposta pela carga (não pelo inversor)? Esse tipo de aplicação exige resistor de frenagem mesmo em velocidade constante.
4. O que NÃO fazer com o F0022 ativo
Não eleve o limiar de sobretensão para além da especificação do fabricante. O CFW11 permite configurar o nível de disparo do F0022. A tentação de aumentar esse valor para parar o desarme é real, mas perigosa: os capacitores do barramento DC têm tensão nominal definida (tipicamente 400 V cada, em série). Operar habitualmente próximo ou acima de 820 V DC reduz drasticamente a vida útil dos capacitores e aumenta o risco de falha catastrófica com danos secundários ao módulo IGBT.
Não instale um resistor de maior resistência ôhmica achando que vai "proteger mais". Resistores de frenagem são dimensionados para uma resistência mínima — abaixo dela, a corrente supera a capacidade do chopper IGBT. Mas resistência muito alta reduz a corrente de frenagem e prolonga o tempo necessário para dissipar a energia, podendo ser insuficiente para evitar o F0022 em desacelerações rápidas. Use exatamente o valor especificado no manual WEG para a potência do seu CFW11.
Não continue operando após vários resets consecutivos sem investigar. Cada F0022 não resolvido eleva a tensão nos capacitores repetidamente. Capacitores sofrendo sobretensão cíclica têm vida útil acelerada — o que hoje é um F0022 de parametrização pode virar uma falha de capacitor em semanas.
5. Quando o reparo em laboratório é necessário
A maioria dos casos de F0022 é resolvida em campo — parametrização, instalação do resistor ou troca do resistor queimado. O reparo em laboratório é necessário nos seguintes casos:
- Chopper IGBT aberto: confirmado pelo resistor frio após frenagem repetida. Requer substituição do IGBT do chopper na placa de potência, com re-teste de todo o circuito de driver de gate do chopper antes de liberar o equipamento.
- Chopper IGBT em curto: resistor permanentemente aquecido, possível queima do resistor externo, possível dano em outros componentes do circuito de potência. Dano secundário é provável — diagnóstico completo obrigatório.
- Capacitores do barramento DC com capacitância reduzida: equipamento com mais de 5 anos e F0022 aparecendo em situações antes normais. A troca do banco de capacitores por unidades novas de mesma especificação restaura a margem de absorção de energia.
- Circuito de medição de tensão do barramento com leitura errada: o CFW11 dispara F0022 em valores de tensão muito abaixo do limiar — o divisor resistivo ou o circuito de amostragem está com defeito. Diagnóstico somente com osciloscópio em bancada.
- Histórico com F0033 ou F0034 além do F0022: investigação dos IGBTs de saída com carga real em bancada, mesmo que o equipamento funcione após reset.
O teste de validação após reparo de chopper ou capacitores exige bancada com carga real e ciclos de aceleração e desaceleração em toda a faixa de velocidade. Testes sem carga não reproduzem as condições que causam F0022 — o equipamento pode parecer OK e falhar novamente em campo na primeira frenagem com carga nominal.
CFW11 com F0022 recorrente? A Fixtron diagnostica a raiz.
Identificamos se é parametrização, resistor, chopper ou capacitores — e reparamos com garantia de 6 meses. Recebemos de todo o Brasil por transportadora.
6. Perguntas Frequentes
F0022 indica sobretensão no barramento de corrente contínua (DC bus). O barramento ultrapassou o limiar máximo de proteção — em torno de 800 V para redes de 380 V. Isso ocorre quando energia regenerativa (motor desacelerando ou sendo arrastado pela carga) não tem caminho de dissipação: sem resistor de frenagem instalado, com resistor aberto, ou com o IGBT do chopper defeituoso. O firmware bloqueia os IGBTs de saída para proteger os capacitores e o módulo de potência de tensão dielétrica excessiva.
F0022 sempre na desaceleração aponta para dois problemas: (1) o tempo de desaceleração (P0101) está curto para a inércia da carga — aumente em 50% e teste; (2) o resistor de frenagem está ausente, subdimensionado, desconectado ou com circuito aberto. Primeiro verifique se o resistor está conectado nos bornes BR+/BR– e meça sua resistência com o CFW11 desligado. Se o resistor estiver OK e o F0022 persistir mesmo com rampa longa, suspeite do chopper IGBT — confirme testando se o resistor aquece durante a desaceleração.
Depende da aplicação. Para cargas de baixa inércia com tempo de desaceleração longo (acima de 10–15 s), o CFW11 normalmente não precisa de resistor — a energia regenerativa é pequena e o barramento a absorve. Para cargas de alta inércia (ventiladores grandes, compressores, centrifugas) ou quando o processo exige desaceleração rápida, o resistor é obrigatório. O CFW11 tem chopper interno ativo: o transistor de frenagem está presente no hardware, mas só funciona se o resistor externo estiver instalado nos bornes BR+/BR–.
O teste mais prático sem bancada: com o resistor de frenagem corretamente instalado e o inversor operando, provoque uma desaceleração e toque o resistor imediatamente após (com cuidado — pode estar quente). Se o resistor estiver frio após uma desaceleração que antes causava F0022, o chopper IGBT não está conduzindo — está aberto. Se o resistor aquecer normalmente mas o F0022 ainda aparecer, o problema é dimensionamento (rampa curta ou resistor subdimensionado), não o chopper. O diagnóstico definitivo do IGBT do chopper exige bancada especializada.
F0022 sem desaceleração ativa indica três situações possíveis: (1) a carga está em modo regenerativo — conveyor em declive, centrifuga, rebobinadora onde a carga arrasta o motor e ele funciona como gerador de forma contínua; (2) a rede elétrica está consistentemente acima de +10% do nominal, aproximando o barramento do limiar — meça L1–L2, L2–L3, L1–L3 com multímetro; (3) os capacitores do barramento estão degradados — com mais de 5 anos de uso, menor capacitância efetiva significa que picos que antes eram absorvidos agora disparam o F0022.
