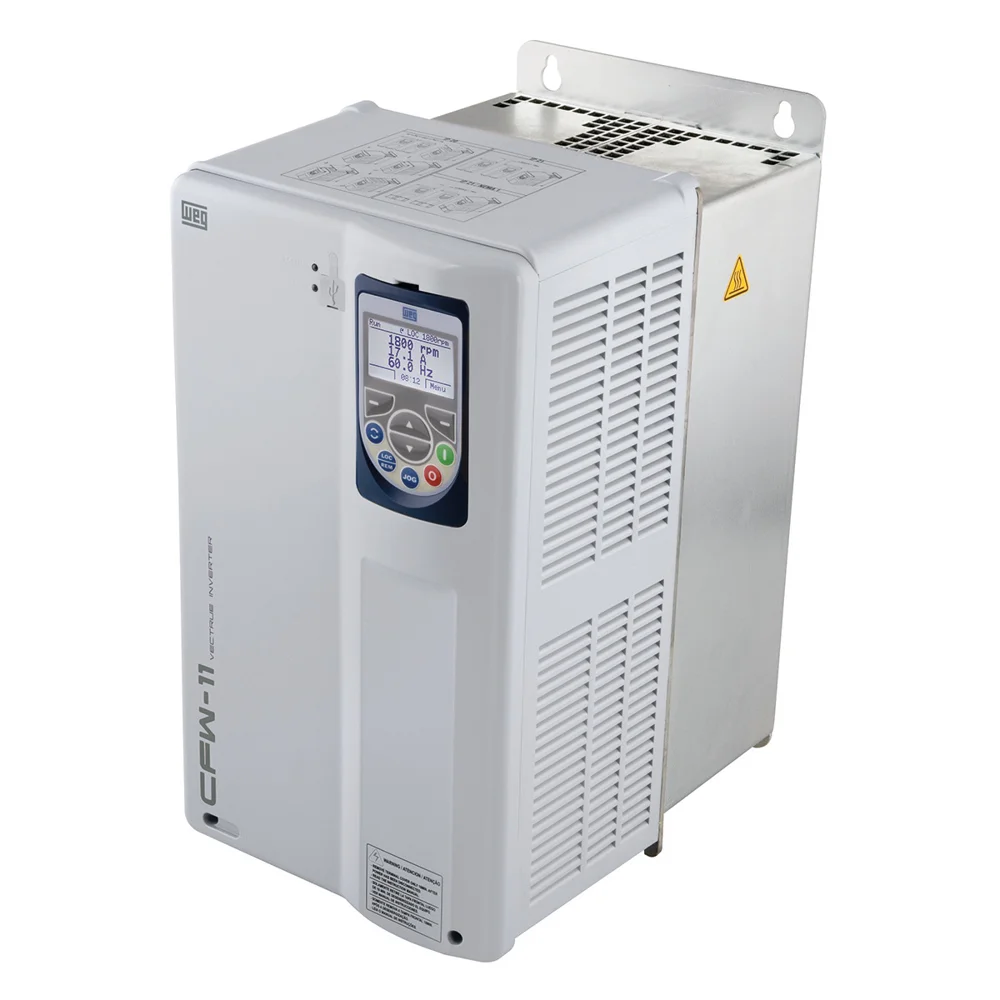

O inversor WEG CFW11 exibiu F0030 ou F0034 e não volta mais. Esses dois códigos indicam sobrecorrente de hardware — a proteção mais rápida do inversor, que atua em microssegundos antes que qualquer medição por software consiga registrar o evento. São os erros mais sérios do CFW11: podem indicar desde um simples curto no cabo do motor até a destruição completa do módulo IGBT. A diferença entre esses dois cenários determina se a solução é uma inspeção no quadro elétrico ou um reparo em laboratório.
Este artigo detalha as proteções envolvidas, o diagnóstico diferencial estruturado e o que esperar do reparo. Para contexto sobre os outros erros do CFW11, veja o guia geral de erros F do WEG CFW11.
1. O que são F0030 e F0034 e como funcionam as proteções
O CFW11 possui duas camadas de proteção contra sobrecorrente: uma por software (que mede continuamente a corrente e atua em milissegundos) e uma por hardware (que atua em microssegundos, muito antes do software). O F0030 e o F0034 pertencem à camada de hardware.
F0030 — Proteção por desaturação (nível do driver de gate)
O circuito de driver de gate do IGBT monitora a tensão coletor-emissor (Vce) durante cada pulso de condução. Em operação normal, um IGBT em saturação apresenta Vce muito baixo — tipicamente abaixo de 2–3 V mesmo com corrente nominal. Se ocorre um curto-circuito na saída ou uma falha interna no próprio IGBT, a corrente sobe abruptamente. O IGBT tenta manter a condução mas não consegue saturar com aquela corrente — o Vce sobe para valores de 7–15 V. O driver detecta esse aumento em menos de 10 microssegundos e bloqueia o gate. Esse evento é o F0030: desaturação detectada = sobrecorrente de hardware no IGBT.
F0034 — Proteção por hardware nos sensores de corrente
O F0034 é gerado por um circuito comparador separado, ligado diretamente aos sensores de corrente de saída (shunts ou transformadores de corrente). Quando a corrente medida ultrapassa um limiar fixo em hardware — acima do que qualquer parâmetro de software pode configurar — o comparador gera o F0034 e bloqueia os gates independentemente do firmware. É mais rápido que a proteção por software (F0001) mas um pouco menos imediato que a desaturação (F0030).
Na prática, F0030 e F0034 têm o mesmo caminho de diagnóstico: ambos indicam evento de corrente extremamente alta, provocado por curto-circuito externo (motor, cabo) ou por falha interna do módulo de potência (IGBT, driver de gate). A tabela abaixo organiza os cenários:
| Código | Mecanismo de detecção | Velocidade de atuação | Causa raiz típica |
|---|---|---|---|
| F0030 | Desaturação do IGBT (Vce alto durante condução) | < 10 µs | Curto externo severo, IGBT em curto, driver de gate com falha |
| F0034 | Comparador de corrente de hardware (shunt/TC) | 10–50 µs | Sobrecorrente de alta magnitude, curto externo, IGBT degradado |
2. Diagnóstico diferencial: falha interna ou externa?
A pergunta mais importante antes de qualquer outra ação: a causa está dentro ou fora do inversor? Esse teste separa um problema elétrico resolvível em campo de um reparo de laboratório.
Teste de isolamento de causa — execute antes de qualquer outra etapa
- Desligue o CFW11 e aguarde a descarga completa do barramento DC (mínimo 10 min).
- Desconecte os três cabos do motor nos bornes U, V e W do inversor. Isole as pontas dos cabos com fita para evitar contato acidental.
- Energize o CFW11 sem dar o comando de partida — apenas ligue a alimentação.
- Observe o display: o F0030/F0034 apareceu imediatamente na energização (sem dar RUN)?
| Resultado do teste | Conclusão | Próximo passo |
|---|---|---|
| F0030/F0034 desaparece sem motor conectado | Causa externa: motor ou cabo de motor | Teste o motor com megôhmetro e meça isolamento do cabo |
| F0030/F0034 persiste sem motor e sem dar RUN | Causa interna: IGBT em curto permanente ou driver com falha | Enviar para reparo em laboratório — não há diagnóstico de campo adicional seguro |
| F0030/F0034 aparece ao dar RUN sem motor | Driver de gate com falha (gera pulso anômalo) ou IGBT com degradação | Enviar para reparo — o módulo de potência ou driver precisa de análise em bancada |
| F0030/F0034 não aparece sem motor e aparece só em carga alta | IGBT com degradação parcial (sem curto, mas tolerância de corrente reduzida) | Enviar para reparo — validação exige bancada com carga real |
3. Causas mais comuns por categoria
Curto-circuito externo (causa mais frequente)
A causa mais comum de F0030/F0034 em campo não é a falha do inversor — é um problema elétrico no circuito do motor:
- Isolamento do cabo de motor degradado: especialmente em instalações com cabos longos (acima de 50 m), uso de cabo inadequado (sem blindagem) ou cabos que passam próximos a fontes de calor. Um ponto de fuga fase-terra ou fase-fase cria o curto que dispara a proteção.
- Motor com enrolamento em curto: curto entre espiras, entre fases ou fase-terra. Mais comum em motores que sofreram sobrecarga prolongada, entrada de umidade ou falha de rolamento que danificou o enrolamento.
- Contator de saída com contato soldado: em aplicações com contator na saída do inversor, um contato preso pode criar condição de curto ao comutar. Operação com contator na saída do inversor exige configuração específica no CFW11.
- Terminal box do motor com condensação: umidade em excesso entre os bornes de saída do motor cria caminhos de baixa resistência que se comportam como curto em alta tensão.
IGBT em curto-circuito (falha interna)
O módulo IGBT do CFW11 é composto por seis transistores (três pares em ponte trifásica) e seus diodos de roda livre. Quando um IGBT vai a curto entre coletor e emissor, o braço do inversor fica permanentemente conduzindo — na energização seguinte, o curto-circuito no barramento DC dispara imediatamente o F0030/F0034.
Um IGBT pode ir a curto por: sobretensão instantânea que rompe a junção (evento de spikes na rede), operação repetida em condição de desaturação sem a proteção bloquear a tempo, superaquecimento prolongado do módulo, ou fabricação defeituosa (raro). Um IGBT em curto não tem reparo — exige substituição do módulo de potência completo.
Driver de gate com defeito
O driver de gate é o circuito que converte o sinal lógico do microcontrolador em tensão de gate adequada para o IGBT (tipicamente +15 V para ligar, –15 V ou 0 V para desligar). Uma falha no driver pode:
- Não fornecer tensão de gate suficiente: o IGBT tenta conduzir mas não entra em saturação — Vce alto → F0030 mesmo sem curto externo.
- Ligar dois IGBTs do mesmo braço simultaneamente: shoot-through — curto-circuito direto no barramento DC, corrente extremamente alta, F0030/F0034 imediato e possível destruição de ambos os IGBTs.
- Falha no circuito de bootstrap: o driver do IGBT superior do braço perde a referência de tensão e comanda de forma errada.
Falha de driver frequentemente destrói o IGBT junto — os dois componentes precisam ser verificados e possivelmente substituídos.
Sobrecorrente por parametrização incorreta (F0034 específico)
Em menor proporção dos casos, o F0034 pode ser disparado por corrente real excessiva — não por curto, mas por operação fora dos limites do inversor:
- Motor com potência superior ao inversor instalado: a corrente de partida ultrapassa o limiar de hardware.
- Tempo de aceleração muito curto para uma carga de alta inércia: corrente de aceleração alcança o limiar de hardware antes da proteção por software (F0001) atuar.
- Corrente nominal do motor (P0305 no CFW11) não configurada — o inversor não sabe qual é o limite de corrente adequado para a carga.
Nesse caso o F0034 aparece durante aceleração, não na energização, e o motor e o cabo passam nos testes de isolamento.
4. Sequência de diagnóstico passo a passo
Passo 1 — Leia o histórico (P0023) e identifique o padrão
O parâmetro P0023 armazena os últimos dez registros de falha. Um histórico com apenas F0030 na energização aponta para IGBT em curto permanente. F0034 aparecendo durante aceleração, com histórico anterior de F0001 (sobrecorrente por software), sugere parametrização ou motor superdimensionado. F0030 que começou a aparecer após um evento externo (raio, queda de energia, sobrecarga prolongada) indica provável dano ao IGBT naquele evento.
Passo 2 — Teste de isolamento de causa (veja seção 2)
Desligue, descarregue o barramento, desconecte U/V/W, energize sem motor. Esse teste define se segue para análise do motor/cabo ou direto para o laboratório.
Passo 3 — Se causa externa: teste de isolamento do motor
Com o megôhmetro configurado para 500 V DC, meça a resistência de isolamento entre cada fase e o terra (L1-PE, L2-PE, L3-PE) e entre as fases (L1-L2, L2-L3, L1-L3) no terminal box do motor, com os cabos desconectados do inversor:
- Acima de 10 MΩ: motor com isolamento saudável — o problema pode ser no cabo.
- 1–10 MΩ: isolamento comprometido — motor requer avaliação detalhada antes de religar.
- Abaixo de 1 MΩ: motor com falha grave de isolamento — causa confirmada do F0030/F0034.
Repita o teste nos cabos de motor com as pontas desconectadas em ambas as extremidades (inversor e motor).
Passo 4 — Meça a resistência dos enrolamentos do motor
Com multímetro na função de resistência, meça entre os três pares de fase (U-V, V-W, U-W) nos terminais do motor. Os três valores devem ser simétricos com tolerância de ±5%. Uma diferença significativa (ex.: U-V = 2,3 Ω, V-W = 2,4 Ω, U-W = 0,8 Ω) indica curto entre espiras na fase com resistência menor.
Passo 5 — Se causa interna: inspeção visual antes de enviar
Com o barramento descarregado e o CFW11 aberto, inspecione visualmente:
- Módulo IGBT: procure marcas de arco elétrico (pontos enegrecidos), resina de encapsulamento rachada ou queimada, trilhas da PCB carbonizadas na região da placa de potência.
- Resistores de gate: resistores SMD próximos ao IGBT com coloração alterada ou abertos (resistência infinita no multímetro).
- Capacitores de snubber: capacitores de filme próximos ao módulo IGBT com sinais de pressurização ou vazamento.
Registre e fotografe qualquer dano visível — essas informações são valiosas para o laboratório de reparo e podem acelerar o diagnóstico.
5. O que NÃO fazer
Não resete e religue o CFW11 com F0030/F0034 sem desconectar o motor primeiro. Se a causa for um IGBT em curto, cada novo ciclo de energização alimenta o curto com o barramento DC carregado — pode destruir outros componentes em cascata: fusível de entrada, retificador, trilhas da PCB. O F0030 se transforma em um dano que custa 3 vezes mais para reparar.
Não aumente o limite de corrente (parâmetro P0135 ou similar) para tentar "passar" pelo F0034. Os limites de hardware não são configuráveis por parâmetro — são fixados no circuito comparador. Tentar ajustar parâmetros de software não afeta a proteção de hardware. O que pode acontecer é que o F0034 deixe de aparecer e seja substituído por F0001 (proteção por software), que atua mais devagar — com um IGBT borderline, isso aumenta o risco de dano permanente.
Não substitua o motor ou o cabo sem antes verificar o inversor. Em ~30% dos casos que chegam ao laboratório da Fixtron com histórico de "trocamos o motor mas o F0030 voltou", o problema era um IGBT com degradação que o curto anterior agravou. Trocar o motor sem verificar o inversor é resolver metade do problema.
6. O que a bancada de reparo verifica
O diagnóstico do F0030/F0034 em laboratório vai além do que é possível em campo. O que a Fixtron verifica no reparo de CFW11 com esse histórico de falha:
- Teste do módulo IGBT fora do circuito: medição de Vce(sat), Vge(th) (tensão de threshold de gate), Cgc (capacitância Miller) e curva de saturação em curve tracer. Um IGBT pode passar no teste de diodo do multímetro e ainda estar com threshold de gate alterado — conduz com tensão de gate muito baixa e dispara F0030 em operação.
- Verificação do driver de gate: medição das tensões de gate positiva e negativa, tempo de subida e descida dos pulsos, e funcionamento do circuito de proteção por desaturação com injeção de sinal simulado.
- Teste dos diodos de roda livre: os diodos antiparalelos ao IGBT podem ficar em curto por sobretensão — um diodo em curto cria o mesmo sintoma de F0030 na energização que um IGBT em curto.
- Inspeção de resistores de gate e snubbers: componentes SMD da placa de gate que frequentemente sofrem dano secundário quando o IGBT foi a curto com alta energia.
- Teste de carga real em bancada: após o reparo, o CFW11 é validado com motor e carga real, com monitoramento de corrente e temperatura do módulo em toda a faixa de velocidade e durante aceleração/desaceleração com carga nominal. Apenas esse teste confirma que o reparo foi bem-sucedido.
CFW11 com F0030 ou F0034? A Fixtron diagnóstica a nível de componente.
IGBT, driver de gate, diodos — verificamos cada componente do módulo de potência com bancada e carga real. Garantia de 6 meses. Recebemos de todo o Brasil por transportadora.
7. Perguntas Frequentes
F0030 indica proteção de sobrecorrente por hardware — especificamente detecção de desaturação no driver de gate do IGBT. Em condução normal, a tensão coletor-emissor (Vce) do IGBT é baixa (<3 V). Um curto-circuito na saída ou falha interna do IGBT eleva o Vce abruptamente — o driver detecta isso em menos de 10 microssegundos e bloqueia todos os gates. É a proteção mais rápida do CFW11, mais rápida que qualquer medição por software. O diagnóstico começa desconectando o motor para determinar se a causa é externa ou interna.
Ambos indicam sobrecorrente de hardware, gerados por circuitos diferentes. F0030 vem da proteção de desaturação no nível do driver de gate — detecta que o IGBT não conseguiu saturar, o que indica curto-circuito ou falha do IGBT. F0034 vem de um comparador de corrente em hardware, conectado diretamente aos sensores de corrente de saída — atua quando a corrente medida ultrapassa um limiar fixo independente do software. O diagnóstico para ambos segue o mesmo caminho: desconectar o motor e determinar se a causa é externa ou interna ao inversor.
Desconecte os três cabos do motor (bornes U, V, W) com o CFW11 desligado e barramento descarregado. Energize o CFW11 sem motor: se o F0030/F0034 desaparecer, a causa é externa — motor ou cabo. Se persistir sem motor, a causa é interna — IGBT em curto, driver de gate defeituoso, ou o F0030/F0034 aparece ao dar RUN, indicando geração de pulso anômalo. No caso de causa interna, o equipamento deve ir para reparo em laboratório.
É possível um teste básico: com barramento descarregado, na função de diodo do multímetro, cada IGBT tem um diodo de roda livre antiparalelo testável. Um IGBT em curto mostrará condução em ambas as polaridades (<0,1 V). No entanto, as redes de clamp e os capacitores do barramento distorcem as leituras in-circuit — o teste definitivo exige o módulo fora do circuito. Um IGBT que passa no teste in-circuit pode ainda ter threshold de gate alterado, que só aparece em operação. O diagnóstico completo exige bancada especializada.
Um IGBT em curto permanente bloqueia a inicialização do CFW11 — o inversor detecta a condição de curto antes de gerar qualquer pulso e trava com F0030 imediatamente na energização. A corrente do curto-circuito durante o evento que causou a falha pode ter danificado outros componentes em cascata: o IGBT do braço oposto do mesmo par, resistores de gate, capacitores de snubber e trilhas da PCB. O reparo exige substituição do módulo de potência e verificação completa do circuito de driver de gate antes de liberar o equipamento.
