Se existe um componente que merece o título de "coração" do inversor de frequência, esse componente são os capacitores do barramento DC. Responsáveis por filtrar a tensão retificada, fornecer energia sob demanda e absorver transientes, eles trabalham sob estresse constante — e são a causa número 1 de falhas em drives com mais de 5 anos de uso.
Neste artigo, vamos explicar exatamente o que esses capacitores fazem, por que envelhecem, como identificar quando estão falhando e qual o momento certo de fazer a troca. Se o seu inversor anda desligando sozinho ou apresentando falhas intermitentes, há uma boa chance de que os capacitores do barramento DC sejam os culpados.
O Que os Capacitores do Barramento DC Fazem
Todo inversor de frequência converte a tensão CA da rede em tensão CC (retificação) antes de gerar a tensão CA de saída para o motor. Os capacitores do barramento DC ficam exatamente entre o retificador e o inversor de saída, e desempenham três funções críticas:
- Filtragem da tensão retificada: A tensão que sai do retificador é pulsante. Os capacitores suavizam essa ondulação, fornecendo uma tensão CC estável para o estágio inversor. Sem eles, o motor receberia uma alimentação instável e com alto conteúdo de harmônicas.
- Reserva de energia para frenagem dinâmica: Durante desacelerações rápidas ou frenagem regenerativa, o motor devolve energia ao barramento DC. Os capacitores absorvem essa energia temporariamente, evitando sobretensões que danificariam os IGBTs.
- Absorção de transientes: Picos de tensão da rede, variações bruscas de carga e ruído eletromagnético são atenuados pelos capacitores, protegendo os semicondutores de potência do drive.
Tipos de Capacitores Utilizados
A grande maioria dos inversores de frequência no mercado utiliza capacitores eletrolíticos de alumínio. Eles oferecem alta capacitância por volume a custo acessível, sendo a escolha padrão de fabricantes como WEG, ABB, Siemens, Danfoss e Yaskawa. Tipicamente, um drive de 10 CV pode ter de 2 a 6 capacitores de 400V-450V em série/paralelo, totalizando milhares de microfarads.

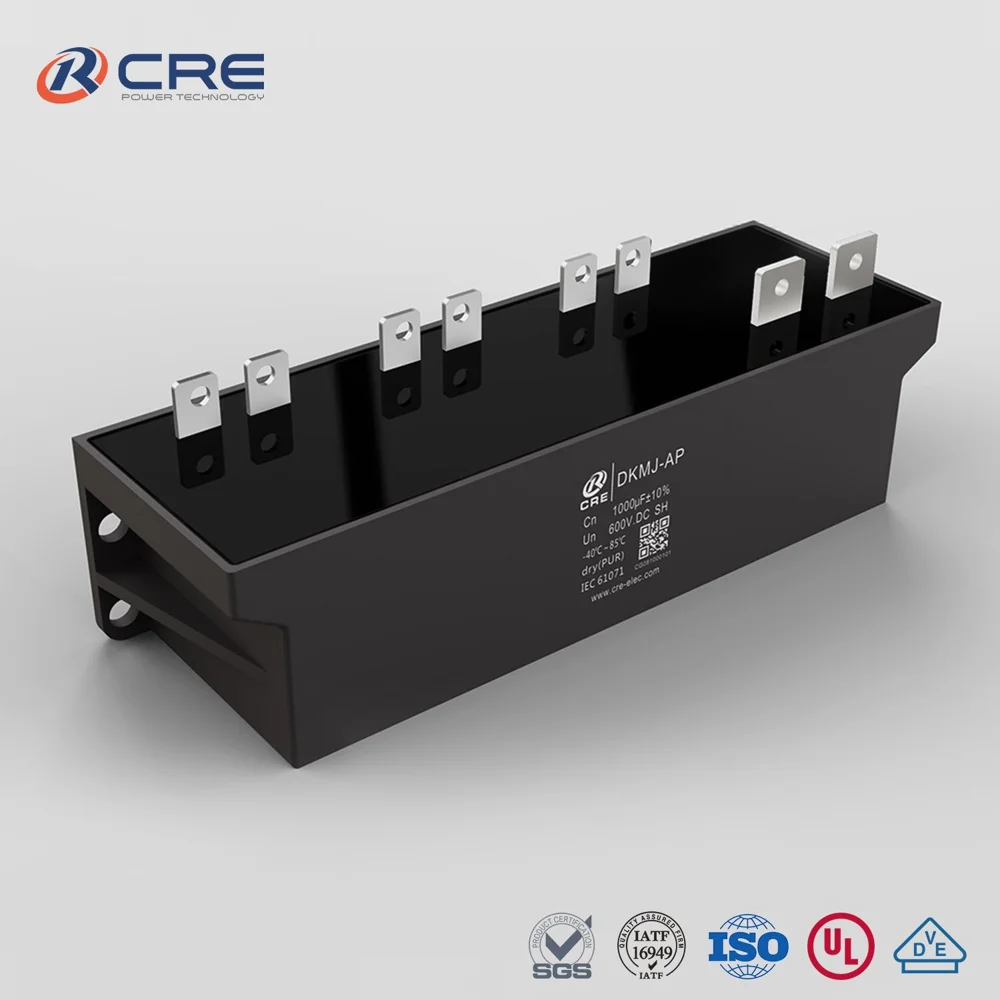

Designs mais recentes e inversores de alta performance estão adotando capacitores de filme (film capacitors). Eles oferecem vida útil significativamente maior, menor ESR e não sofrem com secagem de eletrólito. Porém, são maiores e mais caros, então ainda não substituíram os eletrolíticos na maioria das aplicações.
Por Que os Capacitores Envelhecem
Capacitores eletrolíticos são componentes com vida útil finita. Ao contrário de resistores ou indutores, eles contêm um eletrólito líquido que evapora gradualmente ao longo do tempo. Os principais fatores de envelhecimento são:
Temperatura — o principal vilão
A regra empírica mais conhecida da indústria é implacável: a cada 10°C acima da temperatura nominal, a vida útil do capacitor cai pela metade. Um capacitor especificado para 5.000 horas a 105°C terá apenas 2.500 horas de vida se operar a 115°C. Em um painel mal ventilado, dentro de uma planta industrial a 45°C, essa degradação é acelerada drasticamente.
Estresse de tensão
Operar próximo à tensão máxima nominal acelera reações químicas internas. Picos de tensão da rede e surtos transitórios causam micro-danos cumulativos no dielétrico de óxido de alumínio.
Ciclos de carga e descarga
Cada ciclo de energização e desenergização do drive causa estresse mecânico nos terminais e no próprio corpo do capacitor. Aplicações com partidas e paradas frequentes envelhecem os capacitores mais rápido.
Umidade
Ambientes com alta umidade relativa aceleram a corrosão dos terminais e podem comprometer a vedação do capacitor, permitindo a entrada de contaminantes e acelerando a perda de eletrólito.
Sintomas de Capacitores em Falha
Capacitores não costumam falhar de forma abrupta. A degradação é progressiva, e os sintomas vão se intensificando com o tempo. Fique atento aos seguintes sinais:
- Trips intermitentes de subtensão ou sobretensão: O drive desarma com alarmes de "undervoltage" ou "overvoltage" sem causa aparente na rede. A ondulação (ripple) no barramento DC aumenta à medida que a capacitância efetiva diminui.
- Tensão do barramento DC abaixo do esperado: Em um drive alimentado em 380V trifásico, a tensão CC nominal é ~537V. Valores consistentemente abaixo de 500V indicam problemas nos capacitores ou no retificador.
- Inchaço ou vazamento visível: Topo dos capacitores abaulado, eletrólito escuro escorrendo pela base ou descoloração da placa ao redor dos terminais são sinais inequívocos de falha.
- Torque reduzido em transientes de carga: O motor perde força em mudanças bruscas de carga porque os capacitores não conseguem mais fornecer a energia de pico necessária ao estágio inversor.
- Desarmes sob cargas transitórias: O drive opera normalmente em regime estável, mas desarma quando há partida de máquinas pesadas na mesma rede ou variações abruptas de carga no processo.
Como Testar os Capacitores
Uma inspeção visual é o primeiro passo, mas não é suficiente. Capacitores podem estar degradados internamente sem apresentar sinais externos visíveis. Existem três métodos de teste confiáveis:
1. Medição de ESR (Resistência Série Equivalente)
O método mais confiável para avaliar a saúde de um capacitor eletrolítico. A ESR aumenta conforme o eletrólito seca. Utilize um medidor de ESR dedicado ou um LCR meter com frequência de teste de 100 kHz. Compare o valor medido com a especificação original do fabricante.
2. Medição de capacitância
Utilize um capacímetro ou LCR meter para verificar se a capacitância está dentro da tolerância. Capacitores novos geralmente têm tolerância de ±20%. Uma queda significativa indica perda de eletrólito.
3. Inspeção visual detalhada
- Topo abaulado ou estufado (a válvula de alívio foi ativada)
- Resíduo de eletrólito na base ou na placa (líquido marrom/escuro)
- Descoloração ou escurecimento do invólucro
- Corrosão nos terminais
Quando Substituir os Capacitores
A decisão de troca deve considerar tanto o tempo de uso quanto os resultados dos testes. A tabela abaixo resume os critérios:
| Critério | Condição Normal | Necessita Troca |
|---|---|---|
| Tempo de uso (ambiente ≤ 40°C) | < 5 anos | 5–7 anos |
| Tempo de uso (ambiente > 40°C) | < 3 anos | 3–5 anos |
| ESR medida | ≤ 1,5× especificação | > 2× especificação original |
| Capacitância | ≥ 85% do valor nominal | < 80% do valor nominal |
| Inspeção visual | Sem deformação | Qualquer inchaço, vazamento ou descoloração |
Dica FIXTRON
Mesmo que apenas um capacitor do banco esteja fora de especificação, recomendamos substituir todos os capacitores do barramento DC ao mesmo tempo. Capacitores com ESR diferentes no mesmo banco causam distribuição desigual de corrente de ripple, sobrecarregando os mais novos e acelerando novas falhas.
Procedimento de Substituição
PERIGO — TENSÕES LETAIS
O barramento DC de um inversor de frequência pode manter tensões superiores a 600V mesmo com o equipamento desligado e desconectado da rede. Essa energia armazenada nos capacitores é potencialmente fatal. Antes de qualquer intervenção:
- Desligue e bloqueie a alimentação (procedimento LOTO).
- Aguarde o tempo de descarga indicado pelo fabricante (geralmente 5 a 15 minutos).
- Meça a tensão do barramento DC com multímetro CAT III 1000V — confirme 0V antes de tocar em qualquer componente.
- Utilize descarga forçada com resistor de potência adequado, se necessário.
O procedimento de substituição envolve as seguintes etapas:
- Descarga segura: Confirme tensão zero no barramento DC conforme descrito acima.
- Registro fotográfico: Documente a posição, polaridade e conexões de todos os capacitores antes da remoção.
- Especificação exata: Os capacitores de reposição devem ter a mesma tensão nominal, capacitância, ESR, diâmetro, altura e espaçamento de terminais. Nunca utilize capacitores de tensão ou capacitância inferior.
- Soldagem cuidadosa: Respeite a polaridade (marca negativa no corpo), utilize solda adequada e evite aquecimento excessivo dos terminais.
- Reforma (forming): Capacitores eletrolíticos novos que ficaram estocados por mais de 2 anos precisam passar por um processo de reforma — aplicação gradual de tensão CC para reconstituir a camada de óxido dielétrico. Aplique tensão de forma escalonada (25%, 50%, 75%, 100% da nominal) com resistor limitador de corrente.
- Teste final: Energize o drive sem carga, monitore a tensão do barramento DC e verifique a ausência de alarmes antes de conectar o motor.
Custo-Benefício: Trocar Capacitores vs. Comprar Drive Novo
A substituição dos capacitores do barramento DC é uma das manutenções com melhor relação custo-benefício na eletrônica industrial. Veja a comparação:
| Opção | Custo Estimado | Tempo de Parada |
|---|---|---|
| Troca de capacitores (reparo) | R$ 500 – R$ 2.000 | 1–3 dias (com peças em estoque) |
| Inversor novo (equivalente) | R$ 5.000 – R$ 50.000+ | 2–8 semanas (importação/entrega) |
Além do custo direto, a troca de capacitores preserva toda a parametrização do drive, evita a necessidade de recomissionamento e, quando bem executada, restaura o equipamento a uma condição próxima de novo. Para drives de potência elevada ou modelos descontinuados, o reparo é frequentemente a única opção viável.
Reforma de Capacitores na FIXTRON
A FIXTRON INDUSTRIAL realiza a troca e reforma de capacitores do barramento DC em todas as principais marcas — WEG, ABB, Siemens, Danfoss, Yaskawa, Schneider, Mitsubishi e muitas outras. Utilizamos capacitores de fabricantes premium (Nippon Chemi-Con, Nichicon, EPCOS) e realizamos o procedimento completo de reforma e teste funcional em bancada antes da entrega.
Como Prolongar a Vida dos Capacitores
Algumas medidas simples podem estender significativamente a vida útil dos capacitores do barramento DC:
- Controle de temperatura: Mantenha a temperatura ambiente do painel abaixo de 40°C. Instale ventilação forçada ou ar-condicionado industrial quando necessário.
- Ventiladores do drive: Substitua os ventiladores de refrigeração do inversor preventivamente a cada 3–5 anos. Um ventilador degradado eleva a temperatura interna do drive em 10–20°C.
- Limpeza periódica: Poeira acumulada nos dissipadores atua como isolante térmico. Limpezas semestrais com ar comprimido seco fazem grande diferença.
- Qualidade da energia: Instale reatores de linha ou filtros de entrada para atenuar transientes e harmônicas que estressam os capacitores.
