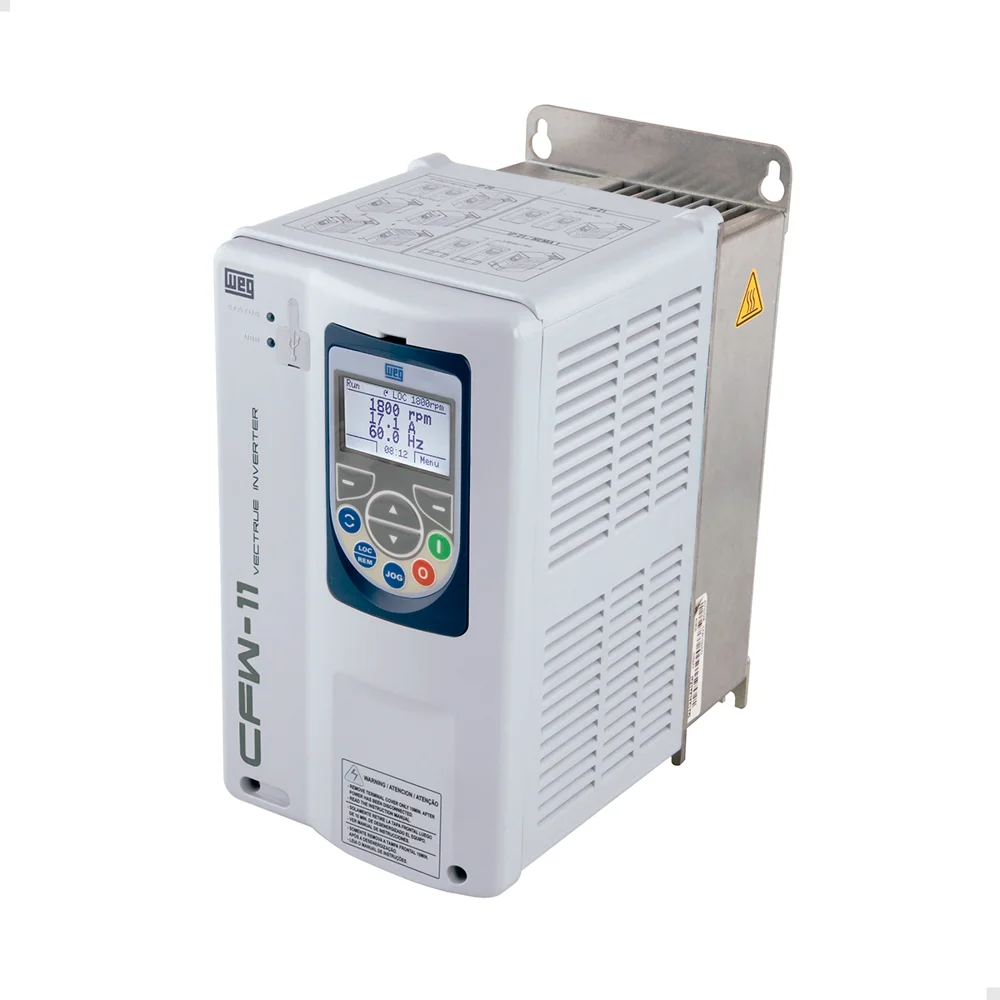

O inversor WEG CFW11 exibiu F0021 e travou. Esse código indica subtensão no barramento de corrente contínua (DC bus) — a tensão interna do inversor caiu abaixo do limiar de proteção antes ou durante a operação. Para rede trifásica de 380 V, o barramento DC nominal do CFW11 é de aproximadamente 537 V (380 × √2); o F0021 é disparado quando essa tensão cai abaixo de ~400 V. O erro protege os IGBTs de operar com tensão de gate insuficiente, o que causaria condução incompleta e destruição do módulo de potência.
A boa notícia: em mais de 80% dos casos o reparo do CFW11 com F0021 é viável sem troca do equipamento inteiro. A causa é identificável com multímetro e, na maioria das vezes, envolve componentes de reposição acessíveis.
1. O que é o F0021 e por que o CFW11 desarma
O barramento DC é o reservatório de energia elétrica dentro do inversor. A rede AC trifásica é retificada por uma ponte de seis diodos e armazenada em um banco de capacitores eletrolíticos de alta capacitância. Esse barramento alimenta o estágio inversor (IGBTs), que gera a tensão trifásica variável para o motor.
O CFW11 monitora continuamente a tensão do barramento por meio de um divisor resistivo na placa de potência. Quando detecta tensão abaixo do limiar configurado (vinculado ao parâmetro P0400 — Tensão Nominal da Rede), o firmware gera o F0021 e bloqueia os pulsos de gate dos IGBTs imediatamente. Esse bloqueio é intencional: IGBT operando com barramento insuficiente não satura corretamente e aquece de forma destrutiva.
O histórico de falhas fica no parâmetro P0023, que armazena os últimos dez eventos com o código e o horário de ocorrência (se o relógio interno estiver configurado). Leia P0023 antes de qualquer reset — o padrão de repetição (sempre na energização? só em carga? em intervalos regulares?) é a primeira pista.
| Momento do F0021 | Causa mais provável | Onde investigar primeiro |
|---|---|---|
| Na energização, antes de qualquer comando | Circuito de pré-carga com defeito | Resistor e relé/contator de pré-carga |
| Na energização, com P0006 mostrando tensão baixa mas presente | Falta de fase na entrada AC | Tensão AC nos bornes L1, L2, L3 |
| Durante operação, em aceleração ou variação brusca de carga | Capacitores do barramento DC com ESR elevado | Banco de capacitores (ESR em bancada) |
| Durante operação, em momentos aleatórios | Queda de tensão na rede elétrica (brown-out) | Qualidade da rede AC com registrador |
| Sempre, sem nenhuma variação de carga | Diodo aberto na ponte retificadora | Ponte retificadora com multímetro |
2. Causas mais comuns — da mais frequente à mais rara
1. Falta de fase ou queda de tensão na alimentação AC
A causa mais simples e a primeira a descartar. Com rede trifásica de 380 V, o barramento DC nominal é ~537 V. Se uma das três fases estiver aberta (fusível queimado, contator com contato desgastado, cablagem solta), o retificador passa a trabalhar com duas fases — o barramento sobe apenas até ~310 V, insuficiente para o F0021 não disparar. Sintoma adicional: o CFW11 pode vibrar ou zumbir de forma anormal antes de travar.
2. Circuito de pré-carga com defeito
O estágio de pré-carga existe para carregar os capacitores do barramento de forma gradual, evitando picos de corrente que danificariam o retificador. É composto por um resistor de limitação (tipicamente 10–47 Ω, 25–100 W) e um relé ou contator de bypass que curto-circuita o resistor após a carga completa.
- Resistor aberto: os capacitores nunca carregam — F0021 na energização, P0006 mostra 0 V ou valor muito baixo.
- Relé de bypass não fecha: os capacitores carregam parcialmente pelo resistor, mas a corrente de carga do motor faz o barramento cair abaixo do limiar. F0021 aparece ao tentar partir o motor.
- Resistor em curto: sem limitação de corrente, a corrente de inrush destrói diodos do retificador. O F0021 aparece junto com o fusível queimado.
O resistor de pré-carga está localizado na placa de potência e é identificável visualmente — costuma apresentar carbonização ou rachadura quando falhou por sobrecarga.
3. Capacitores do barramento DC degradados
Os capacitores eletrolíticos do barramento DC têm vida útil limitada — tipicamente 8–12 anos em condições ideais de temperatura. Com o envelhecimento, o parâmetro mais crítico não é a capacitância (que cai pouco), mas o ESR (Resistência em Série Equivalente), que sobe. Um ESR elevado significa que o capacitor não consegue entregar corrente rapidamente durante transientes.
Na prática: o CFW11 funciona normalmente em vazio ou carga leve, mas ao acelerar uma carga de alta inércia (ventilador grande, bomba centrífuga, compressor), a corrente de aceleração drena o barramento mais rápido do que os capacitores degradados conseguem repor, e o F0021 dispara. Equipamentos com 5 ou mais anos e F0021 intermitente em carga devem ter os capacitores do barramento DC avaliados para troca.
4. Diodo aberto na ponte retificadora
A ponte retificadora do CFW11 usa seis diodos em configuração de ponte de Graetz trifásica. Um diodo aberto (circuito aberto) elimina uma das seis "pulsações" da retificação — o barramento fica com ondulação (ripple) muito maior e tensão média mais baixa. O CFW11 detecta a tensão caindo entre as pulsações e dispara F0021.
Sintomas adicionais de diodo aberto: aquecimento assimétrico no dissipador de calor, corrente mais alta nos dois diodos das outras fases, e possível F0022 (sobretensão) nos picos por compensação. O diagnóstico é feito fora do circuito com multímetro na função de diodo.
5. Instabilidade ou queda de tensão da rede elétrica
Brown-outs — quedas de tensão da rede para 85–90% do nominal — são comuns em parques industriais com cargas pesadas (fornos, prensas, soldadoras de ponto) partindo no mesmo alimentador. O CFW11 interpreta a queda como subtensão e desarma com F0021. Nesses casos o problema não é interno ao inversor: é da instalação elétrica. O parâmetro P0324 permite configurar o tempo de retenção antes do F0021 (ride-through), que adia o desarme por alguns ciclos de rede.
3. Como diagnosticar passo a passo
Passo 1 — Leia o histórico antes de qualquer reset
Acesse P0023 no display do CFW11 e anote todos os códigos de falha armazenados. Um histórico com apenas F0021 aponta para uma causa simples. Histórico com F0021 seguido de F0033 (IGBT) ou F0034 (sobrecorrente de hardware) indica que a subtensão já causou dano secundário nos IGBTs — o reparo é mais extenso.
Passo 2 — Meça a tensão AC de entrada
Com o CFW11 energizado e travado em F0021, meça a tensão AC entre os bornes de entrada: L1–L2, L2–L3 e L1–L3. Para rede de 380 V, cada medição deve estar entre 360 V e 418 V. Se uma das medições for significativamente mais baixa ou zero, há falta de fase na entrada — verifique fusíveis de entrada, contator principal e bornes de chegada. Esta etapa exige atenção total: os bornes de entrada estão sempre energizados mesmo com o CFW11 em falha.
Passo 3 — Verifique P0006 durante a energização
Se a tensão AC estiver correta, acesse P0006 imediatamente após energizar o CFW11. O valor deve subir de 0 até ~537 V (para 380 V) nos primeiros 3–5 segundos de pré-carga, antes de o relé de bypass fechar. Se:
- P0006 fica em 0 V: o resistor de pré-carga está aberto ou há problema no retificador.
- P0006 sobe até ~200–300 V e para: o relé de bypass não está fechando — a pré-carga carregou parcialmente pelo resistor mas não completou.
- P0006 sobe normalmente até ~537 V mas cai ao partir o motor: capacitores com ESR elevado ou retificador com diodo aberto.
Passo 4 — Inspecione o resistor de pré-carga visualmente
Com o equipamento desligado e barramento descarregado (aguarde 10 minutos, confirme com multímetro), abra o CFW11 e localize o resistor de pré-carga na placa de potência. Carbonização, rachadura ou cheiro de queimado indicam falha. Meça a resistência com multímetro — deve estar dentro de ±20% do valor nominal impresso ou em etiqueta (tipicamente 10–47 Ω para CFW11 de 5–45 kW). Resistência infinita (OL) confirma circuito aberto.
Passo 5 — Teste a ponte retificadora
Com o barramento totalmente descarregado, desconecte os cabos de entrada (L1, L2, L3) e os cabos do barramento DC (+ e –). Use o multímetro na função de diodo para medir cada um dos seis diodos da ponte retificadora:
- Polarização direta (vermelho no ânodo, preto no cátodo): deve mostrar 0,5–0,7 V.
- Polarização inversa (vermelho no cátodo, preto no ânodo): deve mostrar OL (circuito aberto).
Qualquer diodo que mostre OL em polarização direta está aberto. Qualquer diodo que mostre <0,1 V em ambas as polaridades está em curto.
Passo 6 — Avalie os capacitores (em bancada)
A medição de ESR exige um medidor específico (ESR meter) ou um LCR meter com frequência de teste de 100 kHz. Não é possível avaliar adequadamente o ESR com multímetro comum. Se o inversor tem mais de 5 anos e o F0021 aparece em carga mas não em vazio, encaminhe para laboratório — a troca preventiva do banco de capacitores é frequentemente a solução mais econômica para essa classe de falha intermitente.
4. O que NÃO fazer com o F0021 ativo
Não resete o F0021 repetidamente sem investigar. Cada reset seguido de nova tentativa de energização sem barramento carregado submete o resistor de pré-carga a um novo ciclo de aquecimento. Resistores de pré-carga têm energia dissipada máxima por ciclo — vários resets seguidos queimam o resistor e transformam um problema simples (relé não fecha) em dois problemas (relé + resistor).
Não ajuste P0323 ou P0324 para "ignorar" o erro sem corrigir a causa. O parâmetro P0323 define a ação em subtensão (parada livre ou rampa de parada controlada) e P0324 o tempo de tolerância. Aumentar P0324 ao máximo para parar o F0021 de aparecer não resolve o problema — apenas mascara a condição enquanto o barramento opera subcarregado, degradando os IGBTs por operação fora de especificação.
Não parta o motor sem confirmar que o barramento atingiu a tensão nominal. Um barramento a 400 V em vez de 537 V significa IGBTs operando com tensão de gate reduzida. A corrente de carga cria um ponto de operação fora da curva segura do módulo IGBT — o F0021 que você estava evitando pode evoluir para F0033 (falha de IGBT) com dano permanente ao módulo de potência.
5. Quando o reparo em laboratório é necessário
O diagnóstico dos passos 1 a 3 pode ser feito em campo por um técnico de manutenção com multímetro. A partir do passo 4 (teste da ponte retificadora) e do passo 6 (ESR dos capacitores), o trabalho exige equipamento de bancada e condições controladas.
Encaminhe o CFW11 para reparo especializado nos seguintes casos:
- Resistor de pré-carga queimado (abertura confirmada no teste) — requer solda SMD na placa de potência e identificação do valor correto para o modelo.
- Diodo aberto ou em curto na ponte retificadora — substituição do módulo retificador ou diodos individuais com solda em ponto de alta dissipação térmica.
- Capacitores do barramento DC com ESR elevado — exige desmontagem completa do estágio de potência, substituição do banco e re-formação elétrica dos capacitores novos.
- Histórico com F0033 ou F0034 além do F0021 — indica dano secundário nos IGBTs que exige verificação com carga real na bancada para confirmar a integridade do módulo de potência.
- Relé de bypass não fecha — substituição ou reabilitação do contato, com teste de ciclo a ciclo na bancada.
Este tipo de falha exige bancada com carga real para validação do reparo. Ligar o CFW11 sem motor conectado não reproduz as condições de carga que dispararam o F0021 — a validação precisa ser feita com carga nominal e monitoração de P0006 durante aceleração e operação em regime.
CFW11 com F0021? A Fixtron diagnostica em 24 h.
Identificamos a causa raiz — pré-carga, capacitores, retificador ou IGBT — e realizamos o reparo com garantia de 6 meses. Recebemos de todo o Brasil por transportadora.
6. Perguntas Frequentes
F0021 indica subtensão no barramento de corrente contínua (DC bus) do CFW11. O inversor detectou que a tensão interna caiu abaixo do limiar de proteção — tipicamente 75% do valor nominal. Para rede de 380 V, o barramento nominal é ~537 V e o desarme ocorre abaixo de ~400 V. O firmware bloqueia os IGBTs para evitar operação com gate insuficiente, que causaria falha destrutiva no módulo de potência. A causa mais comum não é a rede elétrica, mas componentes internos: pré-carga, capacitores e retificador.
O momento do aparecimento direciona o diagnóstico. F0021 na energização, antes de qualquer comando: suspeita principal é o circuito de pré-carga. F0021 durante a operação, especialmente em aceleração ou variação de carga: capacitores do barramento DC com ESR elevado ou retificador com diodo aberto. F0021 em momentos aleatórios, sem padrão de carga: queda de tensão na rede elétrica — investigue a qualidade do alimentador com registrador de qualidade de energia. Em todos os casos, meça primeiro a tensão AC nos bornes L1, L2, L3.
O barramento DC permanece carregado por vários minutos após o desligamento — nunca abra o equipamento sem aguardar e confirmar a descarga. Para medir durante operação sem abrir o inversor: leia o parâmetro P0006 no display — ele mostra a tensão do barramento em tempo real. Para medir fisicamente: desligue o CFW11, aguarde no mínimo 10 minutos, confirme com multímetro na escala DC 750 V nos bornes + e – do barramento (identificados na placa de potência). Somente então prossiga com abertura e diagnóstico interno.
Sim, e é uma das causas mais subestimadas. Capacitores eletrolíticos do barramento DC com mais de 5 anos em uso tendem a ter ESR (resistência série equivalente) aumentada. O ESR elevado não impede a carga lenta dos capacitores, mas impede a entrega rápida de corrente durante transientes de carga. Na prática: o inversor funciona bem em vazio ou carga leve, mas ao acelerar uma carga de alta inércia (ventilador, bomba centrífuga), o barramento cai abaixo do limiar e dispara F0021. O diagnóstico de ESR exige medidor específico — não é possível avaliar adequadamente com multímetro comum.
Na maioria dos casos o reparo é economicamente vantajoso. Se a causa for o resistor ou relé de pré-carga, o reparo é simples e de baixo custo. Se forem os capacitores do barramento, a substituição por componentes de mesma especificação devolve o equipamento à condição original. Se houver diodo aberto no retificador ou IGBT danificado, o reparo ainda custa 25–40% de um CFW11 novo de mesma potência — viável para inversores a partir de 5,5 kW. Consulte mais sobre a manutenção de inversores WEG CFW11 e o que a Fixtron cobre no reparo.
