O IGBT (Insulated Gate Bipolar Transistor) é o componente mais caro dentro de um inversor de frequência e, ao mesmo tempo, o mais suscetível a falha por sobretensão, sobrecorrente e superaquecimento. Em inversores de 5 a 75 CV, um módulo IGBT pode custar de R$ 300 a R$ 2.500. Saber testá-lo com precisão economiza tempo de diagnóstico, evita a substituição de componente bom e orienta corretamente a decisão de reparo.
Este guia aborda o procedimento completo de teste com multímetro digital, cobrindo desde a segurança elétrica até a interpretação das leituras para os cenários mais comuns encontrados na manutenção de inversores WEG, Siemens, ABB, Danfoss e Schneider.
Escopo deste guia

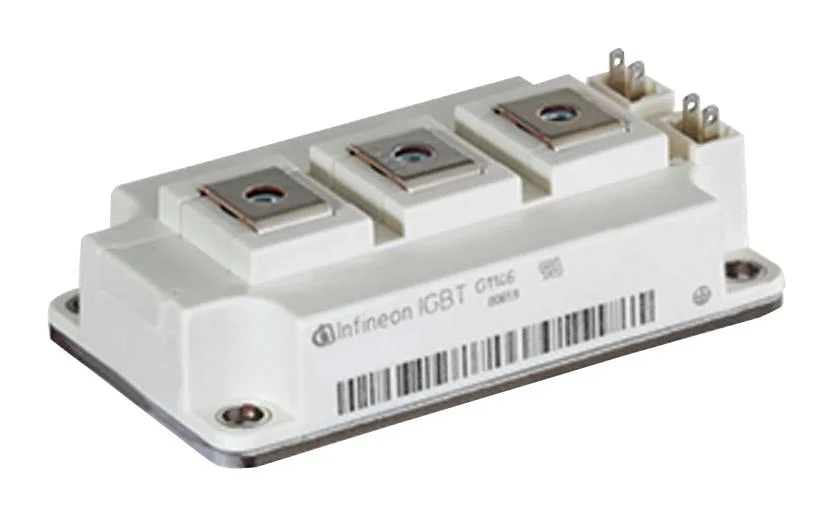

Este guia cobre módulos IGBT monolíticos (ex: 2MBI100VN-120, FS100R12KT4, SKM100GB12T4) e componentes discretos (TO-247, TO-264). Para módulos duais (half-bridge) e séxtuplos (three-phase bridge), o procedimento é idêntico — aplica-se célula por célula. O teste com multímetro detecta falhas grosseiras; falhas de parâmetro dinâmico requerem osciloscópio.
Entendendo a Estrutura do IGBT
Antes de executar qualquer medição, é fundamental compreender os três terminais do IGBT e o comportamento elétrico esperado entre eles. Todo módulo IGBT utilizado em inversores de frequência possui um diodo de roda livre (free-wheeling diode) antiparalelo integrado — ele é essencial para a condução da corrente reativa durante a comutação e estará sempre presente nas leituras de multímetro.
Os três terminais
- Gate (G): terminal de controle. Recebe o sinal PWM do driver. Internamente forma um capacitor com o emissor (Cge, tipicamente 5 a 50 nF). Não conduz corrente contínua em condição normal.
- Coletor (C): terminal de potência positivo. Conectado ao barramento DC positivo no inversor (fase superior) ou ao terminal de saída (fase inferior).
- Emissor (E): terminal de potência negativo. Conectado ao terminal de saída (fase superior) ou ao barramento DC negativo (fase inferior).
Comportamento esperado — modo diodo
| Medição | Polaridade (ponta vermelha) | Valor Esperado (IGBT bom) | O que representa |
|---|---|---|---|
| G → E (direto) | Vermelho em G | OL ou valor alto (capacitivo) | Sem condução DC no gate — capacitor Cge |
| E → G (reverso) | Vermelho em E | OL ou valor alto | Sem condução reversa no gate |
| C → E (gate em 0 V) | Vermelho em C | OL (aberto) | IGBT bloqueado — canal fechado |
| E → C (reverso — diodo body) | Vermelho em E | 0,35 – 0,65 V | Diodo de roda livre conduzindo no sentido direto |
Teste Fora do Circuito (Recomendado)
O teste fora do circuito é o método mais confiável porque elimina a interferência de resistores de gate, capacitores de snubber e outros componentes paralelos. Sempre que possível, remova o módulo do dissipador antes de medir.
Procedimento passo a passo
- Passo 1 — Desligar o inversor e aguardar: Desligue o equipamento da rede e aguarde no mínimo 10 minutos para a descarga dos capacitores do barramento DC. Inversores de grande porte podem exigir até 20 minutos.
- Passo 2 — Medir a tensão residual no barramento DC: Com multímetro em modo VDC, meça entre os terminais P(+) e N(-) do barramento. A tensão deve estar abaixo de 10 V antes de qualquer intervenção mecânica. Tensão residual acima de 50 V é potencialmente letal.
- Passo 3 — Remover o módulo IGBT: Desconecte os fios de gate, os barramentos de potência e remova os parafusos de fixação ao dissipador. Anote ou fotografe as conexões antes de desmontar.
- Passo 4 — Descarregar o gate: Conecte um resistor de 100 Ω entre os terminais G e E do módulo por alguns segundos. O capacitor Cge do gate pode estar carregado e uma descarga abrupta pode danificar a junção gate-óxido.
- Passo 5 — Configurar o multímetro: Selecione o modo diodo (símbolo de seta com barra). Verifique se o aparelho aplica tensão de teste de pelo menos 1,5 V — a maioria dos modelos digitais aplica entre 1,5 V e 3 V, suficiente para polarizar o diodo de silício.
- Passo 6 — Medir C → E sentido direto: Coloque a ponta vermelha (positivo) no terminal C e a ponta preta (negativo) no terminal E. O resultado esperado em IGBT bom é OL (aberto), pois o canal está bloqueado sem sinal de gate.
- Passo 7 — Medir E → C sentido reverso (diodo body): Inverta as pontas — vermelho em E, preto em C. O resultado esperado é uma queda de tensão entre 0,35 V e 0,65 V, característica do diodo de roda livre conduzindo no sentido direto.
- Passo 8 — Medir G → E: Coloque a ponta vermelha no terminal G e preta no E. O resultado esperado é OL ou um valor alto (o multímetro pode registrar uma leitura crescente que se estabiliza em OL — comportamento capacitivo normal). Repita com polaridade invertida.
Critérios de reprovação imediata
IGBT com leitura de 0 V (ou próximo a zero) na medição C-E sentido direto indica curto-circuito total da junção — componente definitivamente queimado. Leitura de 0 V na medição G-E indica gate em curto com o emissor — também inutilizável. Nunca reinstale um IGBT com gate em curto: o driver de gate será destruído imediatamente ao ligar o inversor.
Teste In-Circuit (Módulo no Inversor)
Quando não é possível remover o módulo, o teste in-circuit fornece uma triagem inicial. A limitação principal é que resistores de gate (tipicamente 10 a 100 Ω) conectados entre o driver e o gate do IGBT alteram as leituras de modo diodo no terminal G. Além disso, capacitores de snubber em paralelo com C-E influenciam a leitura transitória.
Procedimento adaptado para teste in-circuit
- Desligue o inversor e confirme barramento DC abaixo de 10 V conforme descrito anteriormente.
- Identifique os terminais C e E do módulo IGBT na placa de potência. Consulte o diagrama do inversor ou o datasheet do módulo.
- Com multímetro em modo diodo, meça E → C (vermelho em E, preto em C) para verificar o diodo body. Qualquer leitura inferior a 0,2 V indica suspeita de curto no IGBT ou no capacitor de snubber paralelo.
- Meça C → E no sentido direto. Em IGBT bom e gate em nível baixo, o resultado esperado é OL. Leitura de 0 V confirma curto.
- Confirme qualquer suspeita removendo o módulo para teste fora do circuito. O teste in-circuit não é conclusivo por si só.
Interpretando os Resultados
A tabela abaixo reúne os cenários mais comuns encontrados na prática de diagnóstico de inversores, com a combinação de leituras e o diagnóstico correspondente.
| Leitura C→E (direto) | Leitura E→C (reverso / diodo body) | Leitura G→E | Diagnóstico |
|---|---|---|---|
| OL (aberto) | 0,35 – 0,65 V | OL / valor alto | IGBT OK — aprovado no teste estático |
| 0 V (curto) | 0 V | Qualquer | IGBT em curto C-E — queimado, substituir |
| OL | OL (aberto) | OL / valor alto | Diodo body aberto — módulo defeituoso, substituir |
| 0,35 – 0,65 V | 0,35 – 0,65 V | OL | Gate acionado por carga residual — repetir após descarga do gate com resistor 100 Ω |
| OL | 0,35 – 0,65 V | 0 V (curto) | Gate em curto com emissor — módulo defeituoso, driver de gate em risco |
Módulos Séxtuplos — 3 Fases em um Único Módulo
Módulos inteligentes de potência (IPM — Intelligent Power Module) como o PS21964-4A, FSBB30CH60 e IRAM136-3063B concentram 6 IGBTs e os respectivos drivers de gate em um único encapsulamento. São amplamente utilizados em inversores de ar condicionado, compressores herméticos e equipamentos de baixa potência (até 15 CV).
O procedimento de teste é idêntico ao descrito para módulos discretos, porém aplicado célula por célula. O módulo possui três braços (fases U, V, W), cada um com um IGBT superior e um inferior. Identifique os pinos conforme o datasheet do fabricante — os pinos de gate e emissor de cada IGBT são separados dos barramentos de potência.
- Teste cada um dos 6 IGBTs individualmente nos terminais C e E correspondentes.
- Verifique os diodos body de cada célula no sentido reverso (E → C de cada IGBT).
- Se um dos 6 IGBTs estiver em curto-circuito, o módulo inteiro deve ser substituído — não há reparo parcial em módulos IPM integrados.
- Módulos IPM com driver integrado: a alimentação do driver (tipicamente 15 V ou 15/−8 V) deve estar presente para funcionamento correto. Não aplique tensão nos pinos de gate diretamente — acione através do driver interno.
Quando o IGBT Parece Bom mas o Inversor Continua Falhando
Uma armadilha frequente no diagnóstico é aprovar o IGBT no teste estático e concluir que o inversor está funcional. Na prática, outros componentes do estágio de potência podem estar defeituosos enquanto o IGBT em si está íntegro.
Componentes associados que frequentemente falham junto com o IGBT
Driver de Gate (IR2110, HCPL-316J, TLP250)
O driver amplifica o sinal PWM do microcontrolador para a tensão de gate (tipicamente +15 V / −8 V). Quando o IGBT entra em curto, a corrente reversa destrói o driver. Verificar com osciloscópio: sinal de entrada PWM presente mas saída ausente = driver queimado.
Resistor de Gate (Rg)
Resistores de gate de 10 a 100 Ω controlam a velocidade de comutação e protegem o driver. Um resistor aberto impede o acionamento do IGBT; um resistor em curto eleva as perdas de comutação. Meça com multímetro em modo resistência com o gate desconectado.
Capacitor de Snubber
Capacitores de snubber (tipicamente 100 nF / 1200 V) em paralelo com C-E absorvem os picos de tensão na comutação. Um capacitor em curto simula um IGBT em curto no teste in-circuit — fundamental distinguir os dois casos removendo o módulo.
Sinal PWM do Microcontrolador
Se o microcontrolador ou o circuito de proteção bloquear os pulsos PWM, o IGBT não comuta mesmo estando íntegro. Verifique com osciloscópio a presença dos pulsos PWM nos pinos de entrada do driver. Ausência de PWM com IGBT bom indica falha no controle, não na potência.
Limitação do teste estático
Um IGBT aprovado no teste de diodo com multímetro não garante que ele suportará a operação em carga real. Falhas de degradação de junção, parâmetros de comutação fora do especificado e falhas térmicas intermitentes só aparecem em operação. O teste definitivo e conclusivo é o inversor operando com motor acoplado em carga nominal, monitorando temperatura e forma de onda com osciloscópio no gate e no coletor.
Seu inversor está com IGBT suspeito?
A FIXTRON realiza diagnóstico completo do estágio de potência com relatório técnico fotográfico. Identificamos se o problema está no IGBT, no driver de gate ou no controle — antes de substituir qualquer componente.
Perguntas Frequentes
Para o teste básico de continuidade e modo diodo, qualquer multímetro digital com função de teste de diodo serve. Modelos como Fluke 175, UNI-T UT61E ou qualquer multímetro de bancada com modo diodo funcionam adequadamente. O ponto crítico é que o modo diodo do aparelho deve fornecer tensão de teste suficiente (geralmente 1,5 V ou mais) para polarizar o diodo de corpo do IGBT. Multímetros analógicos não são recomendados pois a tensão de teste pode ser insuficiente ou variável. Para análise de parâmetros dinâmicos como tempo de comutação e queda de tensão Vce(sat) em carga, é necessário osciloscópio e fonte de corrente controlada.
Sim. O teste com multímetro verifica apenas falhas grosseiras: curto-circuito C-E, gate em curto e diodo de corpo aberto. Um IGBT pode apresentar leitura normal no teste estático e ainda falhar em operação por: (1) degradação da junção que só aparece em alta tensão e temperatura; (2) falha intermitente ativada por temperatura, detectável com câmera termográfica ou câmara de temperatura controlada; (3) parâmetros de comutação fora do especificado, detectáveis apenas com osciloscópio monitorando a forma de onda do gate e do coletor em operação real. O teste definitivo é o inversor operando com motor em carga nominal.
Para encontrar um equivalente, levante os parâmetros principais do IGBT original no datasheet: tensão coletor-emissor máxima (Vces), corrente de coletor nominal (Ic), tensão de saturação (Vce(sat)) e potência máxima de dissipação (Pd). Um equivalente deve ter Vces igual ou superior (nunca inferior), Ic igual ou superior, e Vce(sat) o mais próximo possível do original para não alterar o balanço térmico do módulo. Fabricantes como Infineon, ON Semiconductor, Mitsubishi Electric e Fuji Electric publicam tabelas de equivalência cruzada (cross-reference) em seus sites. Atenção especial ao encapsulamento: dimensões físicas e localização dos terminais devem ser compatíveis com a placa de potência existente.
