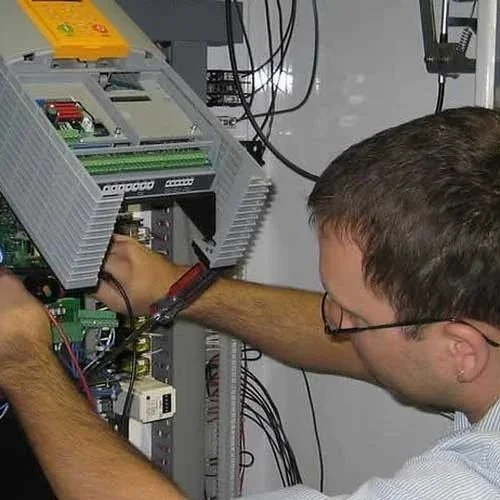

Um inversor de frequência que não liga — display apagado, sem resposta ao dar tensão — é um dos defeitos mais comuns e também um dos mais fáceis de diagnosticar incorretamente. Sem um diagnóstico sistemático, é fácil trocar componentes desnecessários ou, pior, energizar um drive com IGBT em curto e causar dano adicional na rede.
Este guia apresenta as 7 causas mais comuns, em ordem de complexidade crescente, com o procedimento de diagnóstico para cada uma.
As 7 Causas Mais Comuns
Sem Tensão na Alimentação
A causa mais óbvia e a primeira a verificar: disjuntor aberto, fusível de linha queimado ou cabo de alimentação rompido. Parece básico, mas é responsável por boa parte dos chamados de "inversor não liga".
Fusível Interno Queimado
A maioria dos inversores tem fusíveis internos de proteção (tipicamente nos terminais de entrada CC ou na entrada retificada). Um fusível queimado indica que houve uma sobretensão ou curto que o queimou — substituir sem investigar a causa resulta em queima imediata do novo fusível.
Diodo Retificador em Curto
O retificador de entrada (bridge trifásico de 6 diodos, ou módulo retificador integrado) converte AC para DC. Um diodo em curto causa: 1) fusível de linha queimado toda vez que se energiza; 2) display que não liga apesar de ter tensão de entrada.
IGBT em Curto (Coletor-Emissor)
Um IGBT em curto coletor-emissor cria um caminho de baixa resistência no barramento DC. Quando o drive é energizado, a corrente de carga dos capacitores passa pelo IGBT em curto, causa queda abrupta de tensão e pode queimar o fusível de entrada ou o resistor de pré-carga. Alguns drives detectam isso na inicialização e exibem erro antes mesmo do display mostrar a tela principal.
Capacitores do Barramento DC em Curto
Capacitores eletrolíticos com ruptura dielétrica ficam em curto permanente. O sintoma é idêntico ao IGBT em curto: fusível queima na energização ou drive não liga. Em casos extremos, o capacitor pode apresentar estufamento ou vazamento visível de eletrólito.
Fonte de Alimentação Interna com Defeito
A fonte interna (SMPS) do inversor gera as tensões de controle: tipicamente ±15 VDC para os drivers de gate e 5 VDC para o processador. Se a SMPS não funciona, o display fica apagado mesmo com barramento DC correto. Causas: transistor de chaveamento queimado, optoacoplador de feedback aberto, capacitor de filtro com ESR alto.
Placa de Controle com Defeito (CPU)
Com todas as tensões de alimentação corretas e os componentes de potência OK, se o display ainda não liga, a placa de controle está com defeito. Pode ser o microprocessador/DSP, a memória flash (firmware corrompido), ou um componente discreto da placa de controle que falhou.
Sequência de Diagnóstico Seguro
| Passo | Verificação | Ferramenta | O Que Confirma |
|---|---|---|---|
| 1 | Tensão AC nas entradas R/S/T | Multímetro | Alimentação presente na entrada |
| 2 | Continuidade dos fusíveis internos | Multímetro | Fusível intacto ou queimado |
| 3 | Diodos do retificador (modo diodo) | Multímetro — drive desligado | Retificador OK ou com curto |
| 4 | Resistência entre DC+ e DC- | Multímetro — drive desligado | IGBT ou capacitor em curto |
| 5 | Resistência entre terminais de saída | Multímetro — drive desligado | IGBT em curto por fase |
| 6 | Tensão barramento DC após energização | Multímetro com EPIs — cuidado | Retificador funcionando (DC deve ser √2 × Vac) |
| 7 | Tensões da SMPS interna | Multímetro — cuidado com barramento DC | Fonte interna operacional |
Nunca Energize Sem Medir os IGBTs Primeiro
Energizar um drive com IGBT em curto sem o resistor de pré-carga adequado pode causar arco na entrada, queimar o disjuntor e criar risco de choque. Sempre meça a resistência entre DC+ e DC- antes de energizar. Se a resistência for inferior a 100 Ω, não energize — investigue o curto primeiro.
Inversor Que Não Liga? Envie para Diagnóstico
A FIXTRON diagnostica e repara inversores de frequência que não energizam — de fusível queimado a IGBT em curto. Laudo técnico, garantia de 6 meses. Prazo médio de 5 dias úteis.
Perguntas Frequentes
Display apagado pode ser: sem tensão na entrada, fusível interno queimado, retificador defeituoso, IGBT ou capacitor em curto, ou fonte SMPS interna com defeito. Siga a sequência: 1) meça AC na entrada; 2) verifique fusíveis; 3) teste diodos do retificador; 4) meça resistência DC+ / DC-; 5) meça tensões da fonte interna.
Erros na energização geralmente indicam: IGBT com curto (overcurrent imediato), diodo retificador queimado (undervoltage), parâmetros corrompidos (memory error — tente reset de fábrica), ou ventilador bloqueado. Leia o código de erro no manual do modelo para interpretar corretamente.
Com o drive desligado e descargado (5 min): use o multímetro em modo diodo. Para cada diodo: sentido direto (anodo→catodo) = 0,3–0,8V; sentido inverso = OL. Diodo em curto = 0V nos dois sentidos. Diodo aberto = OL nos dois sentidos.
Depende da causa e potência. Fusível por sobretensão simples: custo baixo, sempre vale. Retificador com 2–3 diodos: custo moderado (R$ 800–2.500), geralmente vale. IGBT em curto com dano em cadeia: mais caro (R$ 2.000–8.000), mas compensa em drives de 15 kW ou mais frente ao custo de um novo.
