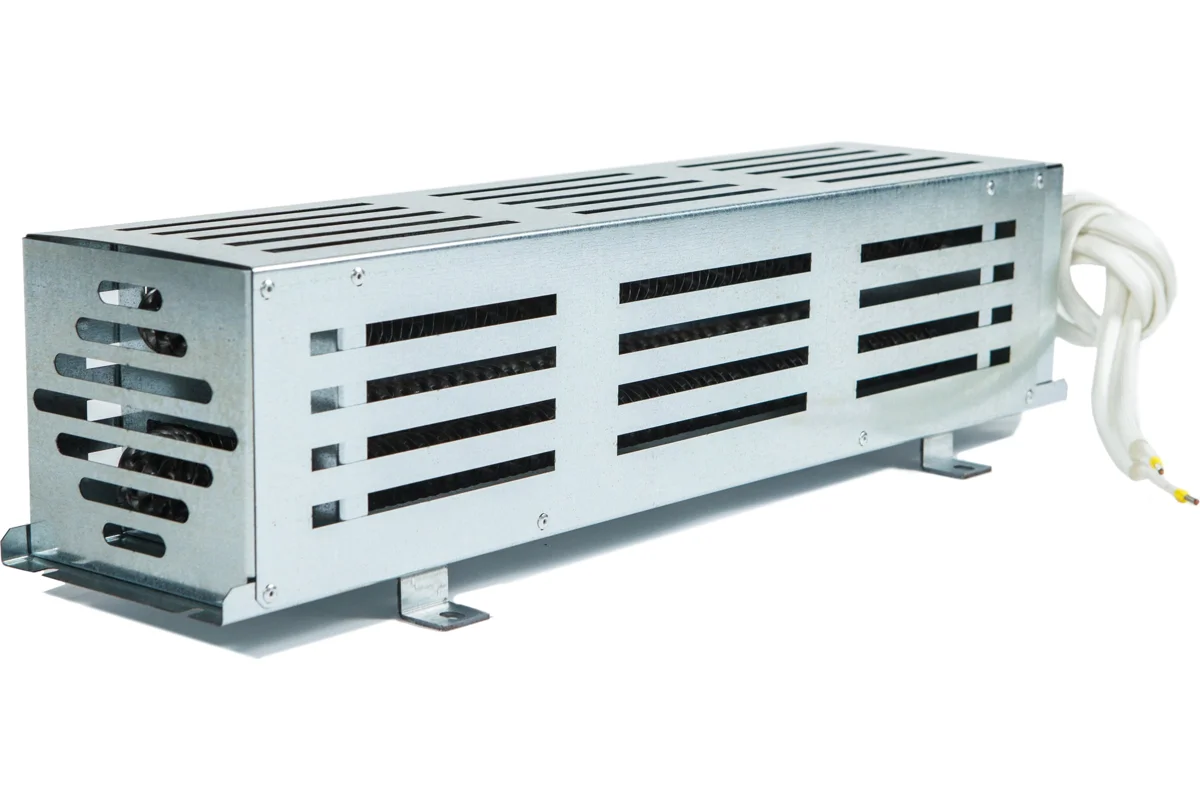

Muitos inversores de frequência dão trip por sobretensão (OV) durante a desaceleração — e a solução é a resistência de frenagem (também chamada de resistor de frenagem ou brake resistor). Mas o que é exatamente esse componente, quando é necessário e como dimensionar corretamente?
Este guia técnico explica o funcionamento do circuito de freio dinâmico e apresenta as principais causas de falha na resistência de frenagem.
Como Funciona o Circuito de Freio Dinâmico
Quando um inversor de frequência desacelera um motor, reduz progressivamente a frequência de saída. Durante esse processo, o motor funciona como gerador — converte a energia cinética da carga em energia elétrica e devolve para o barramento DC do inversor.
Essa energia regenerada faz a tensão do barramento DC subir. Se subir demais (tipicamente acima de 800 V em inversores de 380 V), o inversor faz trip por sobretensão (OV). O circuito de freio dinâmico resolve isso:
- Um transistor IGBT de freio (chopper de freio) monitora a tensão do barramento DC
- Quando a tensão ultrapassa o limiar de frenagem (ex.: 760 V), o transistor de freio conduz
- A energia do barramento DC flui para a resistência de frenagem externa
- O resistor dissipa essa energia em calor
- A tensão do barramento DC se mantém estável e o inversor não faz trip
Inversores com Chopper Integrado vs. Externo
A maioria dos inversores de até 55 kW possui o transistor de freio (chopper) integrado. Basta conectar a resistência de frenagem nos bornes BR+ e BR- (ou +DC e BR). Inversores acima de 75 kW geralmente requerem módulo de frenagem externo (chopper externo + resistor).
Quando a Resistência de Frenagem é Necessária
- Desaceleração rápida de cargas de alta inércia: centrífugas, serras circulares, ventiladores industriais grandes, bombas de alta potência
- Inversores que dão trip OV durante a desaceleração e não podem ter a rampa de desaceleração aumentada por requisito de processo
- Cargas com torque negativo (motoras na descida): içamento vertical, esteiras descendentes, extrusoras em reversão
- Frenagem rápida de emergência em máquinas onde parar rápido é requisito de segurança
Como Dimensionar a Resistência de Frenagem
O dimensionamento envolve dois parâmetros: resistência em ohms (Ω) e potência em watts (W).
Resistência Mínima (Ω)
Cada inversor define um valor mínimo de resistência que não pode ser ultrapassado — resistência abaixo desse mínimo excede a corrente máxima do chopper de freio e queima o transistor. Consulte o manual do inversor para o Rmin.
Regra prática para redes de 380 V (tensão do barramento DC ≈ 540 V):
R_min ≈ (800 V)² / P_pico_freio
Potência do Resistor (W)
Depende da frequência de frenagem (duty cycle) e da energia por ciclo:
Tabela de Referência por Potência do Inversor
| Potência do Inversor | R mínimo típico (380 V) | Potência mínima do resistor | Resistor recomendado (10% DC) |
|---|---|---|---|
| 2,2 kW (3 CV) | 200 Ω | 0,5 kW | 200 Ω / 0,5 kW |
| 7,5 kW (10 CV) | 68 Ω | 1,5 kW | 68 Ω / 2 kW |
| 15 kW (20 CV) | 47 Ω | 3 kW | 47 Ω / 4 kW |
| 22 kW (30 CV) | 33 Ω | 4 kW | 33 Ω / 5 kW |
| 37 kW (50 CV) | 20 Ω | 7 kW | 20 Ω / 8 kW |
| 55 kW (75 CV) | 13 Ω | 10 kW | 13 Ω / 12 kW |
Sintomas de Falha na Resistência de Frenagem
Resistor Queimado (Circuito Aberto)
Sintoma: o inversor passa a dar trip por sobretensão (OV) durante desacelerações que antes eram feitas sem problema. O circuito de freio tenta conduzir mas não consegue dissipar energia pois o resistor está aberto.
Diagnóstico: desconecte o resistor e meça com multímetro. Um resistor queimado em circuito aberto mostra resistência infinita. O valor correto deve estar dentro de ±10% do valor nominal.
Transistor de Freio (Chopper) com Defeito
Sintoma A — transistor em curto: o resistor fica permanentemente energizado com a tensão do barramento DC, aquece continuamente e queima. É frequente encontrar o resistor queimado como consequência de um transistor de freio com defeito.
Sintoma B — transistor aberto: o circuito de freio não funciona mesmo com o resistor íntegro. O inversor dá trip OV como se não houvesse resistor.
Diagnóstico: com o inversor desligado, meça a resistência entre os bornes BR+ e o borne positivo do barramento DC. Se o transistor está em curto, haverá continuidade. Exige reparo de bancada.
Resistor Queimado Pode Ser Consequência, Não Causa
Um resistor de frenagem que queima repetidamente geralmente indica transistor de freio com defeito — que mantém o resistor energizado continuamente, ultrapassando sua capacidade térmica. Trocar apenas o resistor sem verificar o transistor de freio resultará em nova queima em pouco tempo.
Proteção Térmica do Resistor
Resistores de frenagem industriais devem ter proteção térmica instalada (termostato bimetálico ou PTC) conectada à entrada de falha externa do inversor. Quando o resistor superaquece por ciclo de frenagem excessivo, o termostato abre e sinaliza falha ao inversor antes que o resistor queime.
Muitos fabricantes (WEG, Siemens, Danfoss) oferecem resistores com proteção integrada como acessório padrão. Em instalações existentes sem proteção térmica, recomendamos a instalação de um termostato externo.
Inversor com Trip OV ou Resistor Queimado?
Nosso laboratório diagnostica o transistor de freio e a placa de controle do inversor, além de orientar no dimensionamento correto do resistor de frenagem. Atendemos todas as marcas.
Perguntas Frequentes
A resistência de frenagem dissipa a energia cinética do motor durante a desaceleração. Quando o inversor desacelera a carga, o motor age como gerador e devolve energia para o barramento DC. Sem o resistor, essa energia faz a tensão subir e o inversor faz trip por sobretensão (OV). O resistor dissipa essa energia em calor de forma controlada.
A resistência de frenagem é necessária quando: a aplicação exige desaceleração rápida de cargas de alta inércia, o inversor dá trip OV durante a desaceleração, ou a carga tem energia potencial (içamento, esteiras descendentes). Em cargas leves com desaceleração lenta, geralmente não é necessária.
As causas mais comuns são: ciclo de frenagem muito frequente (duty cycle acima da especificação), resistência subdimensionada em wattagem, ou transistor de freio com defeito mantendo a resistência energizada continuamente. Sempre verifique o transistor de freio antes de trocar apenas o resistor.
Não é recomendado. Resistores de frenagem industriais são projetados para suportar pulsos de alta potência de curta duração (ciclo on/off). Resistores comuns de fio ou cimento são dimensionados para potência contínua — um resistor de 1 kW contínuo pode ser adequado para ciclo de 10% de 10 kW, mas pode não suportar os picos térmicos sem proteção adequada.
