1. §15.2 e referência rápida

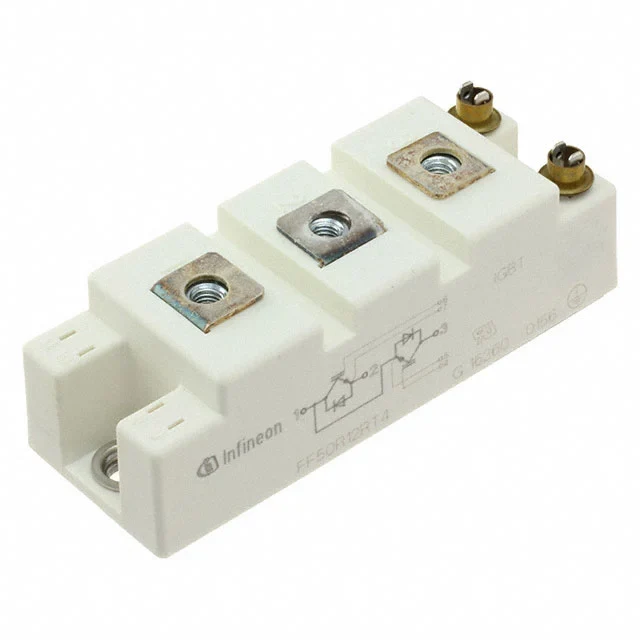

A proteção de sobrecarga dos IGBTs usa o mesmo formato Ixt da proteção do motor, com ponto de projeto diferente.
Referência rápida — F0048: Falha de sobrecarga no módulo de potência com IGBTs (3 s em 1,5×Inom). Causa listada: corrente alta na saída do inversor (> 2×Inom).
2. 150 %, 200 % e 3 segundos
- F0048 em três segundos para 200 % de sobrecarga em relação a P0295 (corrente nominal do inversor).
- Não atua para níveis abaixo de 150 % da corrente nominal do inversor (P0295).
- Antes de F0048, pode aparecer A0047 quando a sobrecarga dos IGBTs supera o nível de P0349.
3. P0343 — máscara de falhas
A proteção de sobrecarga dos IGBTs pode ser desabilitada através de P0343.
P0343 é máscara hexadecimal de bits; Bit 1 = F0048 (Bit 0 = F0074, Bit 2 = F0078, etc.). Bit em 0 desativa a respectiva falha. Padrão de fábrica: 0007h.
4. F0048 vs F0070 vs F0051
| Código | Tipo de proteção |
|---|---|
| F0048 | Sobrecarga térmica/Ixt dos IGBTs (segundos) |
| F0070 | Sobrecorrente/curto — hardware rápido (PWM off) |
| F0051 | Sobretemperatura NTC do módulo (°C) |
CFW500 com F0048?
Análise de corrente, ciclo e módulo de potência. Reparo WEG Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
Sobrecarga nos IGBTs do módulo de potência do CFW500 (Manual §15.2 e referência rápida).
Em três segundos, segundo a seção 15.2.
Não: o manual afirma que F0048 não tem atuação abaixo de 150 % de P0295.
Via P0343 Bit 1, com ATENÇÃO explícita da WEG sobre risco de dano.
Alarme de sobrecarga dos IGBTs quando o nível supera P0349, antes da falha F0048.
