1. Fonte e nomenclatura de códigos

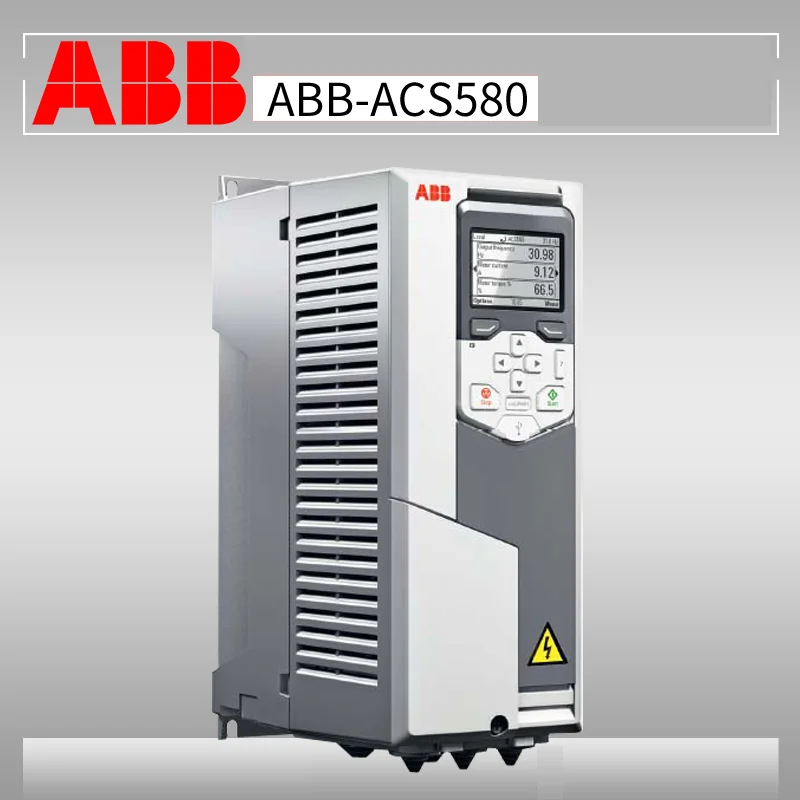

Na família ACS580, as falhas aparecem no painel com código numérico (ex.: 2310). A tabela de fault tracing associa a cada código:
- nome em inglês (ex.: sobrecorrente (overcurrent));
- causa (cause);
- ações de verificação (O que fazer / check…).
Não misturamos aqui códigos de outras linhas (ex.: motion drives ABB com códigos de 5 dígitos tipo 10014) — são produtos e manuais diferentes.
2. Fault 2310 — texto de causa e verificação
| Item | Conteúdo de fault tracing (ACS580) |
|---|---|
| Código | 2310 |
| Nome | sobrecorrente (overcurrent) |
| Causa (síntese oficial) | A corrente de saída excedeu o limite interno de falha. Além de sobrecorrente real, esta falha também pode ser causada por falta à terra (earth fault) (falta à terra) ou perda de fase de alimentação (supply phase loss) (falta de fase na alimentação). |
| Verificações típicas no manual | Verificar carga do motor; tempos de aceleração; motor e cabo do motor; corrente do motor em cada fase. |
O que isso implica na prática
- Não assuma “só motor travado” nem “só IGBT queimado” sem teste — o próprio texto do 2310 admite causa em terra ou falta de fase de entrada.
- Aceleração agressiva está entre as checagens oficiais (tempos de aceleração).
- Medir corrente por fase e inspecionar cabo/motor é procedimento de manual, não “dica de blog”.
3. Falhas elétricos vizinhos (documentados)
| Código | Nome | Significado (fault tracing) |
|---|---|---|
| 2310 | Overcurrent | Corrente de saída acima do limite interno; pode envolver falta à terra (earth fault) ou perda de fase de alimentação (supply phase loss) |
| 2330 | Earth leakage | Fuga à terra (função programável no drive) |
| 2340 | curto-circuito (short circuit) | Curto-circuito |
| 2381 | IGBT overload | Sobrecarga do IGBT |
| 3130 | perda de fase na entrada (input phase loss) | Falta de fase na alimentação (programável) |
| 3210 | sobretensão do DC link (overvoltage) | Sobretensão no link DC |
| 3220 | subtensão do DC link (undervoltage) | Subtensão no link DC |
Se o event log mostra 2340 ou 2330 próximo do 2310, priorize isolamento de cabo/motor e teste de isolamento antes de condenar o módulo de potência.
4. Ordem de verificação segura
- Anote o código (2310) e o histórico de eventos no painel/PC tool.
- Verifique alimentação de entrada (coerente com 3130 / menção a perda de fase de alimentação (supply phase loss) no 2310).
- Inspecione motor e cabo; meça isolamento e equilíbrio de fases.
- Revise tempos de aceleração no Manual de firmware da sua revisão.
- Com motor desconectado, teste se o drive ainda falha — se falhar em vazio, encaminhe para diagnóstico de hardware.
5. Quando é falha de hardware
Indícios de falha interna (não descritos como “parâmetro errado” no texto do 2310, mas coerentes com o restante do fault tracing):
- 2310 ou 2340 com motor e cabo desconectados e isolados;
- 2381 IGBT overload recorrente com ventilação e carga dentro da especificação do catálogo;
- falhas de hardware de potência após surto, com cheiro de queimado no estágio de saída.
ACS580 com 2310 / 2340?
Laudo: instalação/motor vs módulo de potência. Reparo ABB ACS com garantia.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
sobrecorrente (overcurrent): a corrente de saída excedeu o limite interno de falha. A documentação de fault tracing também indica que falta à terra (earth fault) ou falta de fase na alimentação podem provocar este código.
Não. O texto oficial pede verificar carga, aceleração, motor, cabo e corrente por fase — e menciona terra e falta de fase de entrada como causas possíveis.
2310 é sobrecorrente (overcurrent) (limite de corrente de saída). 2340 é curto-circuito (short-circuito). São entradas distintas na tabela de falhas.
sobretensão do DC link (overvoltage) — sobretensão no link de corrente contínua (barramento DC), conforme a tabela de fault tracing.
No Manual de firmware do ACS580 da sua revisão de software. Este artigo não inventa o número do parâmetro porque ele depende do programa/firmware.
