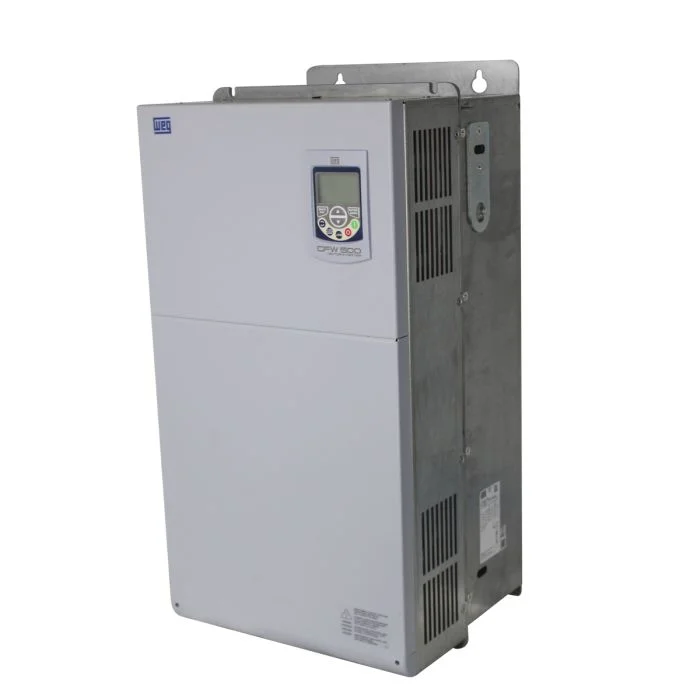

1. F0070 — Sobrecorrente/Curto-circuito
Descrição: Sobrecorrente ou curto-circuito na saída, barramento CC ou resistor de frenagem.
Causas prováveis (manual):
- Curto-circuito entre duas fases do motor.
- Curto-circuito dos cabos de ligação do resistor de frenagem reostática.
- Módulo de IGBTs em curto ou danificado.
- Partida com rampa de aceleração muito curta.
- Partida com motor girando sem a função Flying Start.
2. F0074 — Falta à Terra
Descrição: Falha de sobrecorrente para o terra.
Obs. do manual: Pode ser desabilitada ajustando P0343 = 0.
Causas prováveis:
- Curto para o terra em uma ou mais fases de saída.
- Capacitância dos cabos do motor elevada ocasionando picos de corrente na saída.
3. Proteção por hardware (15.5)
O manual afirma que as proteções de sobrecorrente de saída e falta à terra atuam de forma muito rápida através do hardware para cortar instantaneamente os pulsos PWM quando a corrente de saída é elevada.
- F0070 — sobrecorrente entre fases de saída.
- F0074 — sobrecorrente da fase para a terra (PE).
O nível de corrente da proteção depende do módulo de potência e está bem acima da corrente nominal (P0295) — a WEG não publica neste trecho um único valor em ampères para todos os frames.
4. Parâmetros relacionados
| Parâmetro | Relação no manual |
|---|---|
| P0343 | Pode desabilitar F0074 se = 0 |
| P0295 | Corrente nominal do inversor (leitura) |
| P0297 | Frequência de chaveamento; redução pode diminuir correntes de fuga e evitar F0074/F0070 em certas condições |
| P0100 | Tempo de aceleração — rampa curta listada em F0070 |
| P0397 | Configuração de controle; Bit 2 estabilização de Is pode ajudar em ressonância que leva a F0070 (orientação WEG; alteração inadequada pode danificar — só com orientação técnica) |
| P0275… | Saídas digitais com opção “Sem F0070” |
5. Verificação segura
- Isole motor e resistor de freio.
- Megger e continuidade conforme procedimento da planta.
- Se F0070 com motor desconectado → módulo de potência / laboratório.
- Se só F0074 com cabos longos → avaliar capacitância de cabo e P0297 / filtro de saída conforme aplicação e manual do usuário.
CFW500 com F0070 ou F0074?
Diagnóstico de IGBT, freio e isolamento. Reparo WEG Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
Sobrecorrente ou curto-circuito na saída, barramento CC ou resistor de frenagem, com causas listadas no Manual de Programação WEG.
Sobrecorrente para o terra. Pode ser desabilitada com P0343 = 0, segundo o manual.
Não. O item 15.5 descreve atuação muito rápida por hardware cortando PWM.
Sim: o manual lista partida com rampa de aceleração muito curta entre as causas.
Sim: “Módulo de IGBTs em curto ou danificado” está nas causas prováveis oficiais.
