1. Fonte WEG
O CFW500 monitora a tensão do barramento CC (link) e compara com mínimos e máximos conforme a tensão de alimentação, lida em P0296 e observada em P0004.
2. F0021 — Subtensão no Barramento CC
Descrição (manual): Falha de subtensão no circuito intermediário.
Causas prováveis listadas pela WEG:
- Tensão de alimentação errada — conferir etiqueta e P0296.
- Tensão de alimentação muito baixa, com Ud (P0004) menor que o mínimo:
- Ud < 200 Vcc em 200–240 Vac (P0296 = 0)
- Ud < 360 Vcc em 380–480 Vac (P0296 = 1)
- Ud < 500 Vcc em 500–600 Vac (P0296 = 2)
- Falta de fase na entrada.
- Falha no circuito de pré-carga.

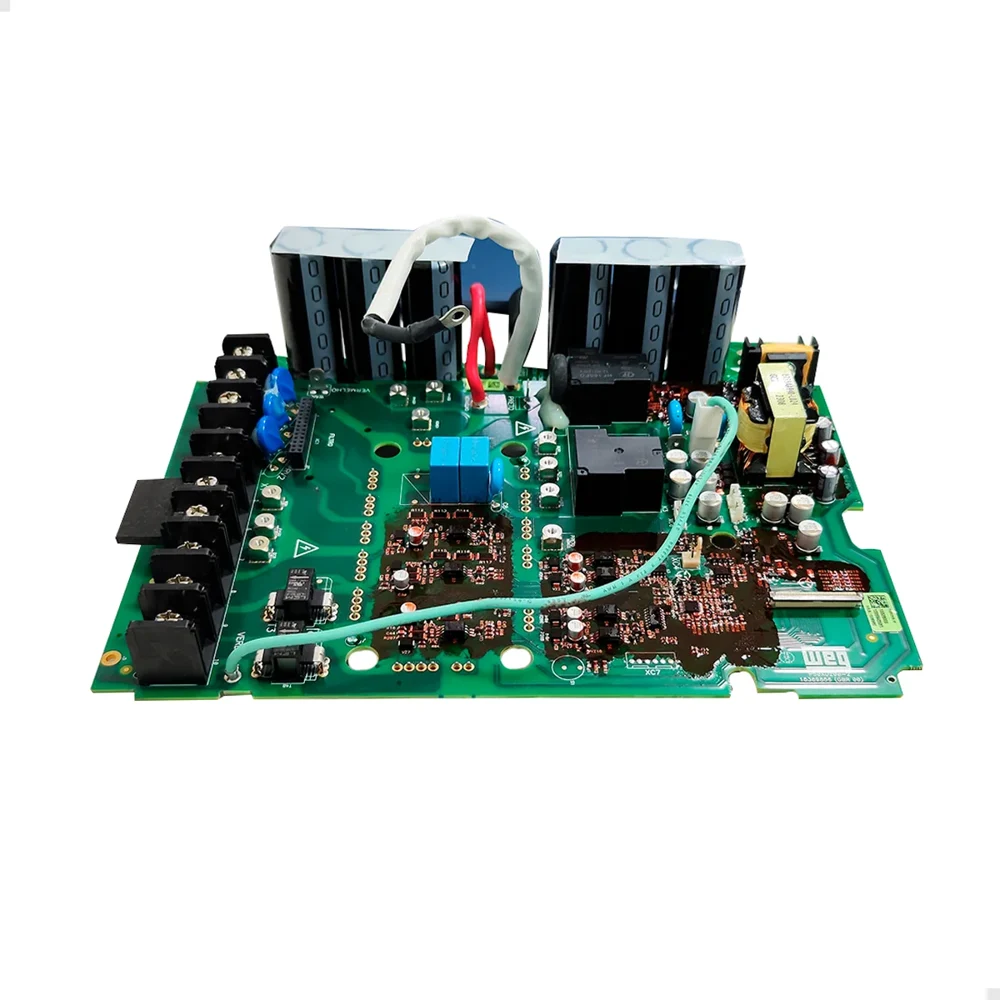

3. F0022 — Sobretensão no Barramento CC
Descrição (manual): Falha de sobretensão no circuito intermediário.
Causas prováveis listadas pela WEG:
- Tensão de alimentação errada — etiqueta e P0296.
- Tensão de alimentação muito alta, com Ud maior que o máximo:
- Ud > 410 Vcc em 200–240 Vac (P0296 = 0)
- Ud > 810 Vcc em 380–480 Vac (P0296 = 1)
- Ud > 1000 Vcc em 500–600 Vac (P0296 = 2)
- Inércia de carga muito alta ou rampa de desaceleração muito rápida.
- Ajuste de P0151 ou P0153 muito alto.
4. Parâmetros do manual
| Parâmetro | Função (manual CFW500) |
|---|---|
| P0004 | Tensão do barramento CC (leitura) |
| P0296 | Tensão nominal da rede (0=200–240 V; 1=380–480 V; 2=500–600 V) — somente leitura / cfg de fábrica |
| P0100 | Tempo de aceleração (0,1–999,0 s; padrão 10,0 s) |
| P0101 | Tempo de desaceleração (0,1–999,0 s; padrão 10,0 s) |
| P0150 | Seleção dos modos de limitação de barramento CC e corrente |
| P0151 / P0153 | Citados nas causas de F0022 se muito altos |
5. Rampas e P0150 (prevenção no manual)
O manual alerta: tempos de rampa muito curtos podem causar F0070 (sobrecorrente), F0021 ou F0022.
A função de limitação de tensão do barramento CC (P0150) atua sobre a rampa para conter o aumento de Ud e prevenir F0022 em desacelerações com alta inércia. Há modos “Hold de Rampa” e “Acelera de Rampa” descritos no capítulo 11.
CFW500 com F0021 ou F0022?
Diagnóstico de rede, pré-carga, capacitores e rampa conforme manual WEG.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
No manual CFW500, com P0296 = 1 (380–480 Vac), F0021 atua se Ud < 360 Vcc (P0004).
Com P0296 = 1, F0022 atua se Ud > 810 Vcc.
Sim: o manual lista inércia alta ou desaceleração muito rápida, além de rede alta e P0151/P0153 altos.
Sim: a WEG lista explicitamente falha no circuito de pré-carga e falta de fase na entrada.
P0296 é parâmetro de leitura/configuração de fábrica conforme o modelo. O manual manda conferir etiqueta e rede — não use P0296 como “ajuste de proteção”.
