Os soft starters Siemens SIRIUS 3RW30 e 3RW40 são amplamente usados na indústria brasileira para partida suave de motores de indução trifásicos em bombas, compressores, transportadores e ventiladores. Diferentemente dos inversores de frequência, o soft starter apenas controla a tensão de partida — operando em bypass após atingir a velocidade nominal do motor.
Quando o 3RW30 ou 3RW40 apresenta defeito, o diagnóstico é feito pela combinação de LEDs no painel frontal — não há display numérico nesses modelos (ao contrário do 3RW44, que tem display). Este guia cobre todas as mensagens de erro documentadas no Manual do Aparelho SIRIUS 3RW30 e 3RW40 (10/2010, nº de encomenda 3ZX1012-0RW30-1AG1).
1. Diferenças Principais: 3RW30 vs. 3RW40
| Característica | 3RW30 | 3RW40 |
|---|---|---|
| Faixa de potência | 7,5 – 45 kW (400 V) | 7,5 – 250 kW (400 V) |
| Bypass | Interno | Interno |
| Proteção eletrônica do motor | Não integrada | Integrada (CLASS 10/20) |
| Parada suave | Não | Sim |
| LEDs de diagnóstico | STATE/FAILURE (2 LEDs) | STATE/BYPASSED/DEVICE FAILURE/OVERLOAD/STO (5 LEDs) |
| Saída de relé de falha | 13/14 (ON) | 13/14 (ON/RUN), 23/24 (BYPASSED), 95/96/98 (FAILURE/OVERLOAD) |
| Termistor PTC do motor | Não | Sim (bornes T11/T12/T22) |
2. Diagnóstico por LED — 3RW30
O 3RW30 tem dois LEDs: STATE/BYPASSED/DEVICE (verde/amarelo) e FAILURE (vermelho). A combinação das cores e do modo de iluminação indica o estado e os erros:
| LED STATE | LED FAILURE | Estado / Mensagem |
|---|---|---|
| Verde sólido | Apagado | Estado operacional normal — aparelho pronto, sem sinal de partida |
| Verde piscando | Apagado | Partida em andamento — tiristores conduzindo, rampa de tensão ativa |
| Verde sólido | Apagado | Bypassed — motor em plena velocidade, contatos de bypass fechados |
| Apagado | Âmbar piscando | Tensão de alimentação eletrônico inadmissível — tensão de comando (A1/A2) fora da faixa nominal |
| Apagado | Vermelho piscando | Sobrecarga de bypass — corrente >3,5×Ie por >60 ms (motor bloqueado) |
| Verde piscando | Âmbar piscando | Queda de fase / carga em falta — queda de tensão >15% por >100 ms (partida) ou >200 ms (bypass) |
| Apagado | Vermelho sólido | Falha do equipamento — tiristor em curto ou bypass soldado internamente |

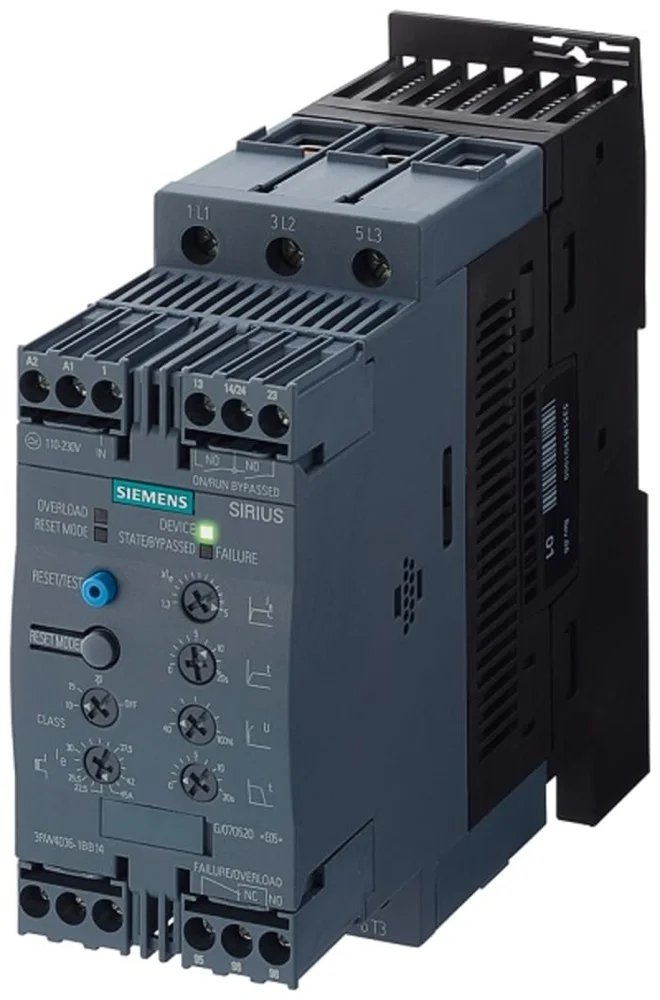

3. Diagnóstico por LED — 3RW40
O 3RW40 tem cinco LEDs: STATE/BYPASSED/DEVICE, FAILURE, OVERLOAD, STO e contatos auxiliares 13/14, 23/24 e 95/96/98. Estados e mensagens:
| LED STATE | LED FAILURE | LED OVERLOAD | Estado / Mensagem |
|---|---|---|---|
| Verde sólido | Pronto para operar | ||
| Verde piscando | Partida ativa (rampa em andamento) | ||
| Verde sólido | Motor em bypass — plena velocidade | ||
| Apagado | Desligado (Us=0 — sem tensão de comando) | ||
| Verde piscando | Âmbar piscando | Aviso: Ajuste Ie/CLASS inadmissível — Ie ajustada excede o máximo para o CLASS selecionado | |
| Âmbar piscando | Aviso: Partida bloqueada — aparelho ainda quente após disparo térmico anterior (aguardar resfriamento) | ||
| Apagado | Vermelho | Falha — Tensão de alimentação eletrônico inadmissível (A1/A2 fora da faixa) | |
| Apagado | Vermelho | Âmbar | Falha + Sobrecarga: Sobrecarga do modelo térmico do motor (protação eletrônica disparada) |
| Apagado | Vermelho | Vermelho | Falha: Unidade de potência superaquecida (auto-proteção do equipamento ativada) |
| Verde piscando | Vermelho | Falha: Falha de fase L1, L2 ou L3 (queda de tensão de rede) | |
| Apagado | Vermelho sólido | Falha de equipamento — tiristor em curto ou bypass soldado (requer reparo) |
4. Tabela Completa de Erros — 3RW30 e 3RW40
Tensão de alimentação eletrônico inadmissível
A tensão de comando (bornes A1/A2) não corresponde à tensão nominal do soft starter — pode ser tensão errada, queda de tensão, ou oscilação de rede.
- Meça a tensão nos bornes A1/A2 com multímetro
- Deve estar dentro de ±10% da tensão nominal do comando (115 V AC ou 230 V AC conforme a versão do soft starter)
- Se a tensão de rede oscilar muito, use uma fonte de alimentação estabilizada
Sobrecarga de bypass (3RW30) / Sobrecarga do modelo térmico (3RW40)
No 3RW30: corrente de bypass >3,5×Ie por mais de 60 ms — tipicamente motor bloqueado. No 3RW40: o modelo térmico eletrônico de motor disparou após sobrecarga acumulada.
- Verifique a condição mecânica da carga — rolamentos, acionamento, obstrução mecânica
- No 3RW40: confira se o parâmetro Ie (corrente nominal do motor) está ajustado para o valor correto da placa do motor
- No 3RW40: ajuste a classe CLASS conforme o peso da partida (CLASS 10 para partida normal, CLASS 20 para partida pesada)
- Após disparo por sobrecarga, aguarde o tempo de resfriamento antes de religar: 60 s (relé de sobrecarga) ou até o termistor do motor resfriar
Queda de fase / Tensão de carga em falta
Uma das fases L1/L2/L3 sumiu ou caiu mais de 15% abaixo da tensão nominal. Três causas possíveis documentadas no manual:
- Possibilidade 1: fase da rede elétrica ausente com motor em operação — verifique fusíveis e contator de linha
- Possibilidade 2: motor muito pequeno conectado a um soft starter grande — se a corrente do motor for inferior a 10% da Ie ajustada, o motor não pode operar com este soft starter
- Possibilidade 3: fase T1/T2/T3 do motor não conectada — verifique os bornes de saída e a ligação na caixa de bornes do motor
Unidade de potência excessivamente aquecida (3RW40)
A auto-proteção do 3RW40 disparou devido à temperatura excessiva dos tiristores.
- Aguarde pelo menos 30 s para que os tiristores resfriem antes de tentar nova partida
- Verifique se a frequência de partidas está dentro do limite especificado no manual (capítulo de configuração de frequência de ligação)
- Temperatura ambiente acima de 40°C requer derating (redução da corrente nominal)
- Para modelos 3RW40 24 a 3RW40 47, considere instalar o ventilador opcional
3RW30 ou 3RW40 com Defeito? Envie para Diagnóstico
A FIXTRON realiza reparo a nível de componente do soft starter Siemens SIRIUS 3RW30 e 3RW40 — tiristores, circuito de disparo (gate driver), contatos de bypass e placa de controle. Garantia de 6 meses. Atendemos todo o Brasil.
5. Falhas de Hardware — Quando é Reparo Eletrônico
Falha do equipamento (3RW30 e 3RW40)
Esta mensagem indica dano físico interno ao soft starter — não é resolvida por reset ou ajuste de parâmetro:
- Tiristor em curto: o tiristor de uma das fases conduziu em curto permanentemente — causa corrente excessiva e pode disparar fusíveis da instalação
- Contato de bypass soldado: o contato de bypass interno ficou soldado após sobrecorrente — o soft starter parece em bypass mesmo sem comando de partida
- Driver de gate queimado: o circuito de disparo do tiristor falhou, impedindo a condução controlada
6. Reparar ou Substituir o 3RW30 / 3RW40?
O soft starter Siemens 3RW30/3RW40 tem arquitetura de tiristores substituíveis individualmente, tornando o reparo a nível de componente muito viável:
| Modelo | Potência | Valor aprox. novo (R$) | Custo médio de reparo |
|---|---|---|---|
| 3RW30 / 3RW40 2 | 7,5 – 18,5 kW | R$ 1.800 – R$ 4.500 | R$ 500 – R$ 1.200 |
| 3RW40 3 / 3RW40 4 | 22 – 55 kW | R$ 5.500 – R$ 12.000 | R$ 1.200 – R$ 3.000 |
| 3RW40 5 / 3RW40 6 | 75 – 132 kW | R$ 14.000 – R$ 28.000 | R$ 3.000 – R$ 7.000 |
| 3RW40 7 | 160 – 250 kW | R$ 30.000 – R$ 55.000 | R$ 6.000 – R$ 14.000 |
7. Perguntas Frequentes
LED vermelho piscando após motor bloqueado indica sobrecarga de bypass — a corrente ultrapassou 3,5× a corrente nominal por mais de 60 ms. Antes de religar: (1) verifique a condição mecânica da carga — localize e elimine o bloqueio; (2) aguarde o resfriamento dos tiristores (no mínimo 1 minuto); (3) aplique a tensão de reset (botão RESET ou corte e reaplique a tensão de comando A1/A2). Se o LED continuar vermelho após reset, o tiristor pode ter sido danificado pela sobrecorrente.
LED OVERLOAD piscando com STATE piscando (sem carga) indica "Ajuste Ie/CLASS inadmissível" — a corrente nominal Ie configurada excede o máximo permitido para a classe CLASS selecionada. Exemplo: se CLASS 10 está selecionada, o Ie máximo é 100% da corrente nominal do soft starter; para CLASS 20, o limite é menor. Verifique o capítulo de "Valores de ajuste da corrente do motor" no manual e corrija o ajuste. Se o 3RW40 não for acionado (sem sinal de partida), trata-se apenas de aviso de status.
O 3RW40 tem proteção eletrônica de motor integrada (relé de sobrecarga CLASS 10/20), parada suave, monitoramento de termistor PTC do motor e saídas de relé separadas para falha e sobrecarga — recursos ausentes no 3RW30. Para aplicações que já usam o 3RW40 com proteção integrada, o reparo mantém toda a parametrização (Ie, CLASS, tempo de rampa) sem necessidade de reconfiguração.
