1. Família Sinus Penta: Séries e Faixas de Potência

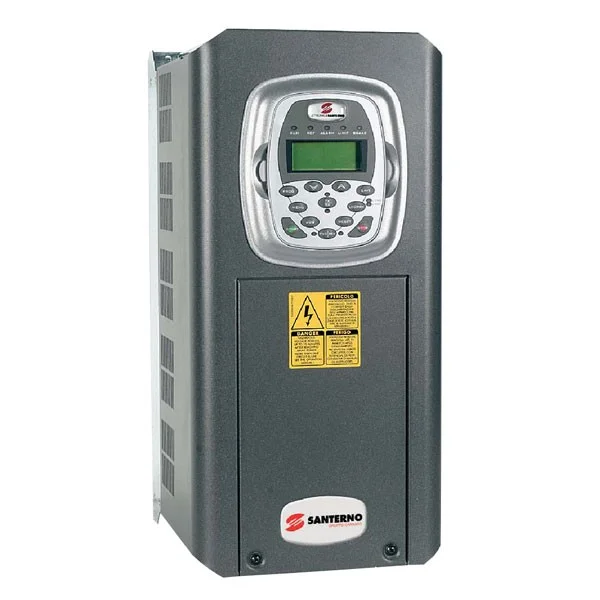

O Sinus Penta é a plataforma de alta potência da Enertronica Santerno. Diferente de inversores de uso geral, foi projetado para aplicações de processo contínuo onde a confiabilidade e a capacidade de sobrecarga são críticas. As séries disponíveis são:
| Série | Tensão de Entrada | Faixa de Potência | Aplicação Típica |
|---|---|---|---|
| 2T | 200–240 Vac / 280–340 Vdc | 3–260 kW | Motores compactos de baixa tensão |
| 4T | 380–500 Vac / 530–705 Vdc | 4,5–2100 kW | Indústria geral, mineração, siderurgia |
| 5T | 500–600 Vac / 705–845 Vdc | 4–2500 kW | Indústria naval/offshore, plantas de grande porte |
| 6T | 575–690 Vac / 815–970 Vdc | 5,5–3000 kW | Alta tensão de utilidade, compressores, laminadores |
Todos os modelos suportam overload de 200% por 2 minutos (a cada 20 minutos) e pico de 240% por 3 segundos — ideal para acionamentos que exigem alto torque de partida como britadeiras, laminadores e extrusoras.
2. Tabela de Alarmes — Validados pelo Manual Oficial Santerno
Os alarmes do Sinus Penta seguem o formato A001 a A100+. Abaixo estão os mais frequentes em campo, com informações extraídas do Santerno Sinus Penta Basic User Manual (ManualsLib, manual/1210072):
| Código | Descrição (Manual Original) | Causa Técnica | Diagnóstico Recomendado |
|---|---|---|---|
| A002 | CHECKSUM FAULT | Memória de parâmetros (EEPROM) corrompida — checksum inválido | Tentar restaurar parâmetros de fábrica; se persistir, substituir/reprogramar memória EEPROM |
| A003 | SW OVERCURRENT | Corrente média na saída excede o valor nominal por tempo excessivo | Verificar dimensionamento do motor vs. inversor; inspecionar carga mecânica |
| A040 | RAM Fault | Falha de hardware geral nos IGBTs (side A) — memória RAM corrompida | Diagnóstico de placa de controle; pode indicar surto ou falha de alimentação interna |
| A041 | PWMA Fault | Falha de hardware nos IGBTs da ponte (side A) — sinal de PWM inválido | Verificar placa de disparo (gate driver); testar IGBTs com multímetro em modo diodo |
| A045 | Bypass Circuit Fault | Falha no circuito de pré-carga do barramento DC — bypass não fecha | Testar resistor de pré-carga; verificar contator de bypass; medir tensão de barramento |
| A047 | UnderVoltage | Tensão do barramento DC abaixo do limiar mínimo | Medir tensão de entrada R/S/T; verificar retificador e fusíveis de entrada |
| A048 | OverVoltage | Tensão do barramento DC acima do limiar máximo — geralmente durante frenagem | Verificar/instalar resistor de frenagem; aumentar rampa de desaceleração |
| A050 | PWMA0 Fault | Falha da placa de controle — impossibilidade de gerar sinal PWM | Reparo ou substituição da placa de controle; verificar alimentação 24 V e 5 V internos |
| A051 | PWMA1 Fault | Falha de hardware no conversor IGBT (side A) — gate driver ou IGBT danificado | Diagnóstico de gate driver; teste de IGBT; reparo a nível de componente |
| A053 | PWMA Not ON | Impossibilidade de energizar o módulo IGBT — falha de hardware | Verificar alimentação das seções de potência; inspecionar fusíveis internos e relés de controle |
| A055 | PTC Alarm | Termistor externo PTC do motor ou do transformador disparado | Medir resistência do PTC; verificar temperatura do motor; verificar continuidade do cabo do sensor |
| A059 | Encoder Fault | Falha na leitura do encoder de velocidade do motor | Verificar cabo do encoder; inspecionar conector; testar encoder com osciloscópio |
| A061 | Ser WatchDog | Watchdog da comunicação serial RS485 (link 0) disparado — timeout de comunicação | Verificar cabo RS485, endereçamento Modbus e configuração de timeout no mestre |
| A070 | Fbs WatchDog | Watchdog do fieldbus (Profibus, CANopen, EtherNet/IP) disparado | Verificar cabo de fieldbus; reiniciar mestre de rede; revisar configuração de watchdog |
| A075 | Motor OverHeated | Proteção térmica do motor ativada — modelo térmico de software (I²t) ou PTC | Verificar ventilação do motor; reduzir ciclo de trabalho; revisar parâmetro de corrente nominal |
| A091 | Braking Resistor Overload | Resistor de frenagem em sobrecarga — ciclo de trabalho de frenagem excessivo | Aumentar rampa de desaceleração; verificar se o resistor está dimensionado corretamente |
3. Diagnóstico por Módulo
Placa de Controle (A002, A040, A050, A054)
A placa de controle do Sinus Penta é o "cérebro" do inversor — processa os sinais de feedback, gera os sinais PWM e gerencia as comunicações. Falhas comuns:
- A002 (Checksum Fault): EEPROM de parâmetros com dados corrompidos — pode ocorrer após queda de energia durante gravação de parâmetros. Solução: restaurar backup de parâmetros ou realizar refluxo/substituição da EEPROM
- A050 (PWMA0 Fault): o microcontrolador não consegue gerar o padrão PWM — pode indicar oscilador com problema, alimentação 3,3 V ou 5 V instável, ou falha no FPGA/DSP
- A054 (Option Board Not In): placa de opção (fieldbus, encoder) que estava configurada não é detectada — verifique o encaixe do módulo ou substitua-o
Seção de Potência — IGBTs (A041, A051, A053)
O estágio de potência do Sinus Penta é construído com módulos IGBT de alta potência, geralmente em configuração de meia-ponte por fase. O alarme A041/A051 indica falha detectada na ponte inversora:
- Desconecte a alimentação e aguarde descarga completa do barramento DC (>20 min em modelos >75 kW)
- Teste cada módulo IGBT com multímetro em modo diodo: valor esperado entre Gate-Emissor é ~0,6–0,7 V; Coletor-Emissor em condução reversa (diodo de roda livre) ~0,4–0,6 V
- Um IGBT em curto (C-E abaixo de 10 Ω) exige substituição do módulo inteiro; troque sempre a pasta térmica ao remontar
- Verifique também as resistências de gate (gate resistors) na placa de driver — valores fora do especificado causam oscilação e destruição de IGBT
Barramento DC e Pré-carga (A045, A047, A048)
O circuito de pré-carga é crítico em inversores de alta potência — sem ele, a energização repentina dos capacitores de barramento destruiria o retificador. A047 e A048 são os alarmes mais frequentes em campo:
- A047 (UnderVoltage): meça a tensão de entrada antes do inversor; verifique transformadores de alimentação, fusíveis de alta potência e contatores de linha
- A048 (OverVoltage): mais comum em aplicações com carga regenerativa (guindastes, laminadores); instale ou verifique o módulo de frenagem e o resistor de frenagem
- A045 (Bypass Circuit Fault): resistor de pré-carga ou contator de bypass com defeito — meça a resistência do circuito e o bobinamento do contator
Sistema de Resfriamento e Sensores (A055, A075)
O Sinus Penta utiliza resfriamento forçado por ventiladores internos e monitoramento de temperatura por NTC/PTC:
- A055 (PTC Alarm): o PTC do motor ou do transformador disparou — meça a resistência: um PTC normal a 25°C tem <1 kΩ; disparado tem >100 kΩ
- A075 (Motor OverHeated): pode ser real (motor quente) ou parâmetro de corrente nominal configurado errado — revise o parâmetro de corrente nominal do motor no menu de configuração
- Inspecione os ventiladores internos: rolamentos oxidados e pás entupidas de poeira são causa comum de A075 e parada térmica
Comunicações (A061, A070)
O Sinus Penta é frequentemente integrado em redes industriais (Modbus RTU, Profibus DP, CANopen, EtherCAT, Profinet, Ethernet-IP). Os alarmes de watchdog são muito comuns em integrações complexas:
- A061 (Ser WatchDog): timeout no link serial RS485 — verifique terminação de rede (120 Ω no final do barramento), endereço Modbus correto e baudrate
- A070 (Fbs WatchDog): timeout no fieldbus — geralmente causado por falha no CLP mestre, cabo de rede partido ou configuração de watchdog muito curta
- Verifique o parâmetro de comportamento em perda de comunicação (Coast to Stop, Fault, ou Hold Last Speed) — um watchdog muito curto em conjunto com "Fault" pode causar paradas desnecessárias
4. Como Ler o Histórico de Alarmes no Sinus Penta
O Sinus Penta armazena os últimos alarmes com snapshots de estado do equipamento. Para acessar:
- Via keypad (teclado do painel): navegue no menu principal até o submenu de diagnóstico/alarmes. O inversor exibe os últimos alarmes com código, horário e estado do equipamento no momento da falha (corrente, frequência, tensão de barramento, temperatura).
- Via software Remote Drive: conecte o PC ao Sinus Penta pela porta RS232/RS485 ou USB. O software permite exportar o log completo de alarmes para análise histórica — essencial para diagnosticar falhas intermitentes.
- Via fieldbus: os alarmes ativos e o histórico podem ser lidos por Modbus (registros específicos) ou pelo protocolo de fieldbus configurado — consulte o manual de parâmetros para os endereços de registros de alarme.
5. Comparativo: Sinus Penta vs. Sinus Penta XT
| Característica | Sinus Penta | Sinus Penta XT |
|---|---|---|
| Potência máxima (4T) | 2100 kW | 710 kW |
| Instalação | Rack / gabinete próprio | Piso (floor-mounted, pronto para uso) |
| Proteção | IP00 / IP20 / IP54 | IP21 / IP54 |
| Módulos opcionais | Placa de fieldbus, encoder, braking | Filtro harmônico, filtro de saída, medidor de energia |
| Resfriamento | Ventilação forçada | Canal duplo (controle + potência separados) |
| Aplicação típica | Integração em quadros elétricos customizados | Instalação direta em planta sem infraestrutura de quadro |
6. Reparar ou Substituir o Sinus Penta?
O Sinus Penta é um equipamento de alto valor — um inversor de 110 kW 4T pode custar acima de R$ 35.000 novo. O reparo especializado é quase sempre economicamente viável:
| Tipo de Falha | Custo Estimado de Reparo | Recomendação |
|---|---|---|
| Placa de controle (A002, A050) | R$ 1.200–3.500 | Sempre reparar — placa nova pode não estar disponível |
| Módulo IGBT (A041, A051) | R$ 2.000–15.000 (por potência) | Reparar — custo muito abaixo do inversor novo |
| Capacitores de barramento | R$ 800–2.500 | Sempre reparar — prolonga vida útil em 5–8 anos |
| Placa de pré-carga (A045) | R$ 600–1.800 | Sempre reparar |
| Ventiladores e sensores | R$ 200–800 | Sempre reparar — peças de fácil substituição |
Perguntas Frequentes
O que significa o alarme A047 no Santerno Sinus Penta?
A047 (UnderVoltage) indica que a tensão do barramento DC caiu abaixo do limiar mínimo. Causas: queda de tensão na rede elétrica, fusíveis de entrada queimados, retificador com diodo aberto ou contato solto nos terminais de entrada. Meça a tensão nos bornes R/S/T — a tensão DC de barramento esperada é aproximadamente 1,35× a tensão de linha de entrada.
O Sinus Penta mostra A050 ou A051 — o que fazer?
A050/A051 são alarmes de falha de hardware nos circuitos de disparo dos IGBTs. Não tente resetar repetidamente — isso pode agravar o dano. Desligue o equipamento, aguarde a descarga completa do barramento e encaminhe para diagnóstico especializado. Em muitos casos a placa de gate driver ou o módulo IGBT precisam de reparo ou substituição.
Como acessar o histórico de alarmes do Santerno Sinus Penta?
Via keypad: navegue no menu de diagnóstico — o inversor armazena os últimos alarmes com snapshot de estado. Via software Remote Drive: conecte por RS232/RS485 e exporte o log completo. Via Modbus: leia os registros de alarme definidos no manual de parâmetros do Sinus Penta.
Vale a pena reparar um Santerno Sinus Penta ou comprar um novo?
Para praticamente todos os modelos acima de 22 kW, o reparo é economicamente viável — o custo representa 10–35% do equipamento novo, com prazo de entrega muito menor. Para modelos descontinuados, o reparo é frequentemente a única opção prática, já que não há equivalente com as mesmas dimensões e interface disponível no mercado.
