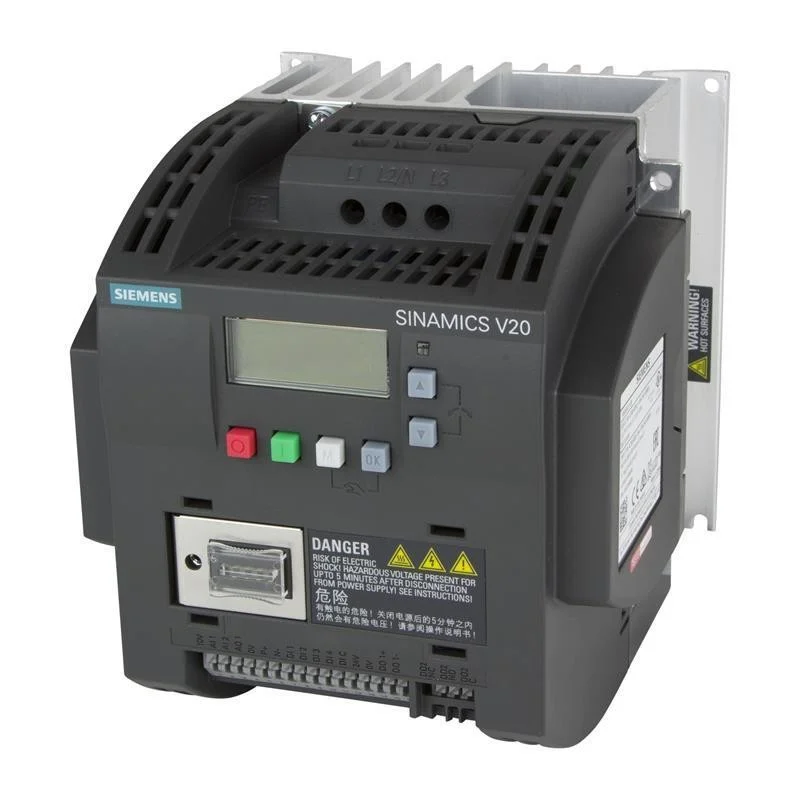

O inversor Siemens SINAMICS V20 é um dos inversores de frequência mais instalados na indústria brasileira. Compacto, de fácil comissionamento via BOP (Basic Operator Panel) e com macros de aplicação pré-configuradas, o V20 atende de 0,12 kW a 30 kW em classes de tensão 200 V e 400 V. É amplamente usado em bombas, ventiladores, transportadores e máquinas de processo.
Quando o SINAMICS V20 apresenta defeito, o display exibe um código no formato F + número (falhas que desligam o inversor) ou A + número (alarmes — o inversor pode continuar operando com restrição). Este guia cobre todos os códigos documentados no manual oficial Siemens (SINAMICS V20 Getting Started — versão inglesa, Apêndice A), com diagnóstico técnico e causas raiz identificadas pela FIXTRON no laboratório.
1. Modelos do SINAMICS V20
O V20 está disponível em cinco tamanhos de carcaça (FSA a FSE) e duas classes de tensão. O tamanho da carcaça e a potência determinam quais componentes de potência estão instalados e os limiares de proteção:
| Carcaça | Tensão de Entrada | Faixa de Potência | Corrente Nominal |
|---|---|---|---|
| FSA | 200–240 V mono / 380–480 V tri | 0,12 – 0,75 kW | 0,9 – 2,3 A |
| FSB | 200–240 V mono / 380–480 V tri | 1,1 – 2,2 kW | 5,5 – 5,9 A |
| FSC | 200–240 V tri / 380–480 V tri | 3,0 – 7,5 kW | 11 – 18,4 A |
| FSD | 380–480 V tri | 11 – 18,5 kW | 25 – 38,5 A |
| FSE | 380–480 V tri | 22 – 30 kW | 46 – 61 A |
2. Tabela de Falhas do SINAMICS V20 — Códigos F
Os códigos F (Fault) são falhas graves que causam o desligamento imediato do inversor. O motor pára e o inversor não retoma sem intervenção (reset manual ou automático, se configurado). A tabela cobre os códigos documentados no Apêndice A do manual oficial:
| Código | Nome / Descrição | Causas Mais Comuns |
|---|---|---|
| F0001 | Sobrecorrente de hardware (Overcurrent) | IGBT em curto, curto-circuito no cabo de motor, motor com enrolamento em curto |
| F0002 | Sobretensão no barramento DC (DC Overvoltage) | Desaceleração muito rápida, carga regenerativa sem resistor de frenagem, rede acima de 10% do nominal |
| F0003 | Subtensão no barramento DC (DC Undervoltage) | Queda de tensão na rede, fusível de entrada queimado, retificador com diodo em aberto |
| F0004 | Sobretemperatura no inversor (Inverter Overtemperature) | Temperatura ambiente acima de 50°C, ventilador bloqueado (FSD/FSE), filtro de ar sujo, sobrecarga contínua |
| F0005 | Sobrecarga I²t do inversor (Inverter I²t) | Ciclo de sobrecarga excedendo a capacidade — aplicação subdimensionada, carga de alta inércia com acelerações frequentes |
| F0011 | Sobrecarga do motor — I²t eletrônico (Motor I²t) | Parâmetro P0305 (corrente nominal do motor) incorreto, carga excessiva contínua, motor operando abaixo da velocidade nominal sem ventilação forçada |
| F0015 | Perda de fase do motor (Motor Phase Failure) | Fase U, V ou W do motor aberta — terminal solto, contator danificado, enrolamento interrompido |
| F0020 | Perda de fase de entrada (Input Phase Failure) | Fase L1, L2 ou L3 de alimentação aberta — fusível queimado, contato solto no quadro |
| F0021 | Falta à terra (Earth Fault / Ground Fault) | Isolamento do cabo de motor ou do motor degradado, condensação no terminal box, cabo muito longo sem filtro EMC adequado |
| F0023 | Falha de fase de saída (Output Phase Failure) | Fase de motor em circuito aberto detectada pelo inversor — terminal U/V/W solto, conector frouxa no motor |
| F0030 | Ventilador com defeito (Fan Defective) | Ventilador interno bloqueado ou rolamento travado (FSD/FSE) — o motor sem refrigeração superaquece rapidamente |
| F0041 | Falha na identificação de dados do motor (Motor ID Fault) | Auto-tune executado com motor desconectado, parâmetros de motor incoerentes, motor com resistência muito fora do padrão |
| F0052 | Erro de memória (EEPROM) | Parâmetros corrompidos após perda de energia durante gravação, falha de hardware na placa de controle |
| F0060 | Erro de ASIC (Hardware) | Falha de hardware grave na placa de controle — componente de circuito integrado específico com defeito |
| F0070 | Falha de comunicação USS/Modbus RTU (CB Communication) | Cabo de comunicação danificado ou sem terminação de 120 Ω, timeout de comunicação (P2010 a P2012), CLP sem envio de telegrama |
| F0072 | Curto-circuito na saída (Output Short Circuit) | Curto entre fases U/V/W, curto fase-terra na saída, IGBT em curto permanente |
| F0101 | Erro de memória Flash | Firmware corrompido ou falha de hardware no circuito de memória flash — geralmente requer substituição da placa de controle |
3. Tabela de Alarmes do SINAMICS V20 — Códigos A
Os códigos A (Alarm) são avisos — o inversor continua operando mas com alguma restrição ou condição fora do ideal. O ícone de alarme aparece no display. Se não tratados, podem evoluir para falha (F):
| Código | Nome / Descrição | Ação Recomendada |
|---|---|---|
| A0501 | Limite de corrente ativo (Current Limit) | Carga excessiva — verifique condição mecânica; inversor limitou a corrente para evitar F0001 |
| A0502 | Limite de sobretensão DC ativo | Energia regenerativa — aumente o tempo de desaceleração ou instale resistor de frenagem |
| A0503 | Limite de subtensão DC ativo | Queda de rede — monitore a qualidade da alimentação; pode evoluir para F0003 |
| A0505 | Limite I²t do inversor ativo | Ciclo de trabalho pesado — reduza a frequência de acelerações ou use inversor maior |
| A0510 | Motor I²t ativo (sobrecarga térmica do motor) | Verifique P0305 (corrente nominal do motor) — deve ser igual à placa do motor |
| A0516 | Perda de fase do motor (Motor Phase Loss) | Verifique terminais U/V/W e o motor — pode evoluir para F0015 |
| A0523 | Perda de fase de saída | Inspecione conexões de saída e o motor |
| A0535 | Alarme de ventilador (Fan Alarm) | Ventilador com RPM abaixo do esperado — limpe ou substitua antes que evolua para F0030 |
| A0542 | Falha do sensor de temperatura do motor | Termistor PTC/NTC do motor em aberto ou em curto — verifique o cabo e o termistor |
| A0711 | Falha de comunicação RS485 (USS/Modbus) | Verifique cabeamento da rede RS485, resistor de terminação e configurações P2010–P2012 |
4. Diagnóstico por Tipo de Falha
Falhas de Potência — F0001, F0072, F0021
Indicam problema no estágio de saída (IGBTs, isolamento ou falta à terra).
- Desconecte o motor dos terminais U/V/W e religue o inversor sem carga — se F0001 ou F0072 persistir, o defeito é interno (IGBT em curto)
- Se a falha desaparecer sem motor: meça a resistência de isolamento do motor e do cabo a 500 V DC — valores abaixo de 1 MΩ indicam isolamento comprometido
- Para F0021 sem motor conectado: teste os IGBTs com multímetro no modo diodo, verificando a junção coletor-emissor de cada par
Falhas de Tensão — F0002, F0003
Relacionadas à tensão do barramento DC — a mais fácil de diagnosticar em campo.
- F0002 (sobretensão): aumente o tempo de desaceleração P1121; se a carga for regenerativa (guindaste, centrífuga parando), instale resistor de frenagem calculado para a inércia do sistema
- F0003 (subtensão): meça tensão nos terminais L1/L2/L3 em operação com carga — queda abaixo de 340 V (classe 400 V) dispara F0003; verifique fusíveis e qualidade da rede
- Oscilações frequentes de F0002/F0003 degradam os capacitores eletrolíticos do barramento — inspecione a vida útil (parâmetro r0034)
Falhas Térmicas — F0004, F0005, F0011, F0030
O V20 mede a temperatura do dissipador via sensor NTC. As carcaças FSD e FSE têm ventilador ativo.
- F0004: temperatura do dissipador >80°C — verifique a temperatura ambiente do painel (deve ser <50°C), limpe o filtro de ar, confirme que o ventilador ativo está girando em FSD/FSE
- F0005: ciclo de trabalho de sobrecarga — o V20 suporta 150% por 60 s; ciclos mais curtos e frequentes esgotam o limite I²t. Verifique se a aplicação está subdimensionada
- F0011: ajuste P0305 para a corrente nominal exata do motor (placa do motor) — erro de configuração é a causa mais comum
Falhas de Comunicação — F0070, A0711
Comuns em instalações com CLP via USS ou Modbus RTU no barramento RS485.
- Verifique o resistor de terminação de 120 Ω nos dois extremos do barramento RS485
- Parâmetros críticos: P2010 (velocidade de comunicação), P2011 (endereço USS/Modbus), P2012 (comprimento do telegrama USS), P2014 (tempo de monitoração)
- Falha F0070 intermitente geralmente indica ruído elétrico no cabo de comunicação — use cabo par trançado blindado (tipo Belden 3105A ou equivalente)
Falhas de Hardware Interno — F0052, F0060, F0101
Indicam falha na eletrônica interna da placa de controle.
- F0052 (EEPROM): tente restaurar os padrões de fábrica (P0010=30, P0970=1); se persistir, a placa de controle precisa de reparo a nível de componente
- F0060 (ASIC): geralmente causado por surto de tensão que danifica o ASIC da placa de controle — requer substituição do ASIC ou da placa completa
- F0101 (Flash): corrupção de firmware — tente atualizar o firmware via STARTER/Startdrive; se não resolver, placa de controle defeituosa
Siemens V20 com Falha? Envie para Diagnóstico
A FIXTRON realiza reparo a nível de componente do inversor Siemens SINAMICS V20 — IGBTs, placa de controle, circuito retificador e EEPROM. Garantia de 6 meses. Atendemos todo o Brasil com frete de retorno a combinar.
5. Parâmetros Críticos para Diagnóstico
O SINAMICS V20 possui centenas de parâmetros. Para diagnóstico rápido de falha, os mais relevantes são:
| Parâmetro | Descrição | Por que é relevante |
|---|---|---|
| P0305 | Corrente nominal do motor (A) | Referência para proteção I²t do motor (F0011) — deve ser igual à placa do motor |
| P1121 | Tempo de descida da rampa (s) | Aumentar para resolver F0002 em cargas com alta inércia |
| P1240 | Controle de sobretensão DC (Vdc_max) | P1240=1 habilita controle automático de sobretensão — aumenta o tempo de desaceleração automaticamente |
| P2010–P2014 | Configurações USS/Modbus RS485 | Diagnóstico de F0070 — baud rate, endereço, comprimento de telegrama, timeout |
| r0945[0..9] | Histórico de falhas (últimas 10) | Registra os 10 últimos códigos de falha com tempo de ocorrência |
| r0947[0..9] | Valor associado à falha no histórico | Para cada falha em r0945, mostra o valor de diagnóstico complementar (corrente, tensão, etc.) |
| r0034 | Horas de operação acumuladas | Para estimar vida útil dos capacitores de barramento DC (típico: 50.000 h) |
| P0970 | Restauração de fábrica | P0970=1 restaura parâmetros — tenta resolver F0052 por corrupção de EEPROM |
6. Como Ler o Histórico de Falhas
O V20 registra as últimas 10 falhas no parâmetro r0945[0..9] (índice 0 = falha mais recente). Para ler pelo BOP integrado:
- Pressione M para entrar no menu de parâmetros
- Navegue até r0945 usando os botões ▲/▼
- Pressione OK — o display mostra o índice [0]
- Pressione OK novamente para ver o código da falha mais recente
- Use ▲/▼ para navegar entre os índices [0..9] e ver o histórico completo
Para cada falha em r0945, o parâmetro r0947 no mesmo índice mostra um valor de diagnóstico adicional (como corrente de saída no momento da falha para F0001, ou tensão do barramento para F0002).
7. Reparar ou Substituir o Siemens V20?
A decisão depende da potência e do tipo de falha. Em 2026, como referência de mercado:
| Carcaça / Potência | Valor aprox. novo (R$) | Custo médio de reparo | Recomendação |
|---|---|---|---|
| FSA–FSB (0,12–2,2 kW) | R$ 600 – R$ 1.800 | R$ 300 – R$ 700 | Avaliar — depende da falha |
| FSC (3–7,5 kW) | R$ 2.200 – R$ 4.500 | R$ 700 – R$ 1.500 | Reparo muito vantajoso |
| FSD (11–18,5 kW) | R$ 5.000 – R$ 9.500 | R$ 1.200 – R$ 2.800 | Reparo imprescindível |
| FSE (22–30 kW) | R$ 11.000 – R$ 18.000 | R$ 2.000 – R$ 5.000 | Reparo imprescindível |
Além do aspecto financeiro, considere que o V20 pode estar configurado com macros de aplicação e dezenas de parâmetros customizados (PID, comunicação, macros de I/O). A substituição requer backup dos parâmetros (feito via cartão SD ou software STARTDRIVE) e reprogramação — trabalho que adiciona horas ao tempo de parada da planta.
Garantia de 6 Meses
Todo reparo realizado pela FIXTRON Industrial tem garantia de 6 meses. Antes do retorno ao cliente, o V20 é testado com carga simulada em bancada para validar operação em toda a faixa de frequência e testar o circuito de proteção contra sobrecorrente.
8. Perguntas Frequentes sobre o Siemens V20
F0001 indica sobrecorrente de hardware — a corrente de saída ultrapassou o limite absoluto de proteção do inversor. As causas mais comuns são: motor com enrolamento em curto, curto-circuito no cabo de motor, IGBT interno em curto ou falha no driver de gate. Antes de religar, desconecte o motor dos terminais U/V/W e ligue o inversor sem carga. Se F0001 persistir, a falha é interna ao inversor. Se desaparecer, meça o isolamento do motor e do cabo com megôhmetro a 500 V DC.
F0002 (sobretensão DC) ao desacelerar é clássico em cargas com alta inércia (ventiladores grandes, centrífugas). A energia cinética da carga é devolvida ao barramento DC durante a frenagem. Soluções em ordem de implementação: (1) Aumente o tempo de desaceleração P1121 — teste com 30 s, 60 s progressivamente; (2) Habilite o controle de sobretensão P1240=1 — o inversor alonga automaticamente a desaceleração para não ultrapassar o limite DC; (3) Se a frenagem precisa ser rápida, instale resistor de frenagem externo calculado para a inércia do sistema.
Para resetar uma falha no V20: (1) Elimine a causa da falha; (2) Pressione o botão OK no BOP por 2 segundos, ou acione o terminal digital configurado para FAULT ACK (P0701=99, por exemplo), ou envie o comando de reset via RS485 (bit 7 do STW=1). Se o inversor não resetar ou a falha retornar imediatamente, a causa raiz não foi eliminada — não continue resetando. A falha registra-se em r0945 mesmo após reset, para análise futura.
F0070 intermitente é geralmente problema de instalação ou ruído. Verifique em ordem: (1) Resistor de terminação de 120 Ω nos dois extremos do barramento — ausência provoca reflexões que corrompem telegramas; (2) Cabo RS485 — deve ser par trançado blindado, blindagem aterrada em apenas um ponto; (3) Parâmetro P2014 (timeout de monitoração) — aumente para 500 ms se o CLP tiver ciclo lento; (4) Separação física do cabo de comunicação dos cabos de potência — mantenha pelo menos 20 cm de distância ou use conduíte metálico.
Para modelos FSC (3 kW) ou maiores, o reparo especializado custa 25–40% de um inversor novo — economicamente muito vantajoso. O V20 pode ter dezenas de parâmetros customizados e macros configuradas — um inversor novo exige backup, reprogramação e reteste no processo, com risco de parada estendida da planta. A FIXTRON realiza reparo a nível de componente com garantia de 6 meses e testes de operação antes da entrega.
