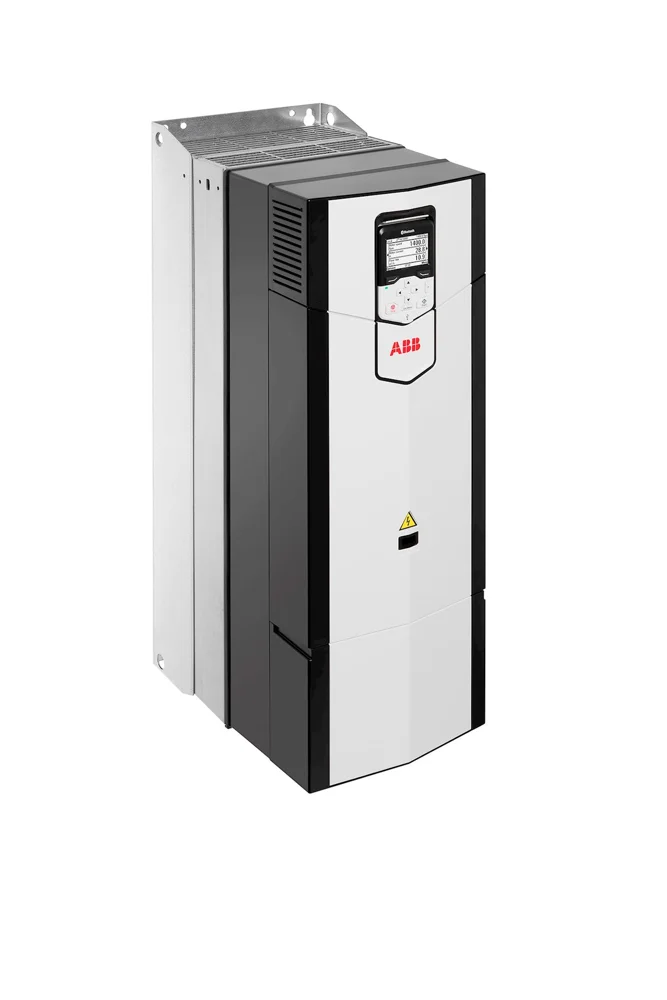

O ABB ACS880 é uma das plataformas de inversores de frequência mais completas do mercado: controle vetorial de fluxo direto (DTC), módulos de potência empilháveis, comunicação PROFIBUS/EtherNet/IP e funções de segurança SIL3/PLe integradas. Exatamente por sua complexidade, quando apresenta defeito o diagnóstico exige conhecimento técnico especializado.
Este guia cobre os alarmes e falhas mais comuns do ACS880, os pontos físicos que mais falham e como a FIXTRON realiza o diagnóstico antes do reparo.
Arquitetura do ACS880: O Que Pode Falhar
O ACS880 é composto por módulos funcionais distintos, e cada um tem seu padrão de falha:
- Módulo de potência (AINT): IGBTs, diodos de roda livre e drivers de gate. Responsável pela maioria dos códigos F20xx (overcurrent, curto de fase).
- Placa de controle (JCU): CPU, memória, interfaces de comunicação. Falhas causam erros de inicialização e perda de parâmetros.
- RDCU (Unidade de Controle Remota): módulo que separa o controle da potência. Falhas de comunicação entre JCU e RDCU geram F6000-series.
- Módulo de frenagem (BCU): IGBT de frenagem e resistor externo. Falhas causam F2340–F2360.
- Circuito STO: Safe Torque Off. Falhas neste circuito impedem o drive de girar e geram alarmes STO.
- Ventiladores internos: falha de ventilador causa superaquecimento progressivo antes de trip térmico.
Tabela de Alarmes e Falhas Mais Comuns
| Código | Descrição | Causa Mais Frequente | Ação |
|---|---|---|---|
| F2011 | Overcurrent — sobrecorrente de saída | Curto entre fases, IGBT com fuga, rampa muito agressiva | Medir isolamento do motor; verificar IGBTs |
| A2011 | Alerta de overcurrent (pré-falha) | Carga em limite; motor com espira parcial | Medir corrente por fase; verificar motor |
| F2175 | Tensão do barramento DC alta (overvoltage) | Frenagem brusca sem resistor, rede instável, módulo BCU defeituoso | Verificar resistor de frenagem; medir tensão de rede |
| A2175 | Alerta de overvoltage | Frenagem com inércia elevada sem BCU adequado | Ajustar rampa de desaceleração; revisar BCU |
| F2180 | Subtensão no barramento DC | Falta de fase na entrada, diodo de entrada queimado | Verificar alimentação trifásica; medir retificador |
| F2310 | Superaquecimento do módulo de potência | Ventilador defeituoso, temperatura ambiente alta, radiador entupido | Limpar radiador; substituir ventilador; medir temperatura |
| F7010 | Falha de comunicação — perda de fieldbus | Cabo rompido, módulo PROFIBUS/PN defeituoso, timeout de PLC | Verificar cabeamento e módulo de comunicação |
| STO | Safe Torque Off ativo | Circuito STO aberto (intencional ou por falha no fiação) | Verificar circuito STO externo (24 VDC presente nos pinos STO?) |
Os 5 Componentes Que Mais Falham no ACS880
IGBTs do Módulo de Potência
Os módulos IGBT (tipicamente ABB HIPM ou equivalente Infineon/Mitsubishi) falham por sobretensão transitória, operação continuada acima da corrente nominal ou envelhecimento. A falha de um IGBT geralmente gera F2011 imediato e pode causar dano em cadeia aos outros IGBTs da fase.
Placa de Controle JCU
A JCU é o "cérebro" do ACS880: processa o controle DTC, executa os parâmetros e gerencia as comunicações. Falha por surto de tensão nas entradas analógicas/digitais, umidade ou impacto físico. Sintoma típico: drive não inicializa, display em branco ou tela de erro de hardware.
Ventiladores Internos
O ACS880 utiliza ventiladores de rolamento de esfera que envelhecem após 3–5 anos de operação contínua. O sintoma é superaquecimento progressivo com trips térmicos (F2310) ocorrendo cada vez mais cedo durante o dia conforme o ambiente aquece. Substituição preventiva a cada 3–4 anos é recomendada pela ABB.
Capacitores do Barramento DC
Os capacitores eletrolíticos de barramento (bancos de filtragem DC) envelhecem por temperatura e ciclos de carga. Sinais de degradação: ripple de tensão elevado no DC, trips de overvoltage/undervoltage sem causa externa aparente, e zumbido anormal durante operação.
Módulo de Comunicação (FPBA, FENA, FDNA)
Os módulos de fieldbus do ACS880 (PROFIBUS, EtherNet/IP, DeviceNet) são unidades removíveis que falham por surto, umidade ou conector oxidado. Sintoma: perda de comunicação com CLP com drive fisicamente sem defeito.
Diferença entre ACS880 Single Drive e Multidrive
| Característica | Single Drive (ACS880-01/-04) | Multidrive (ACS880-07/-17) |
|---|---|---|
| Módulo de potência | Integrado ao gabinete | Módulos separados no barramento DC comum |
| Placa de controle | JCU embutida | RDCU por unidade de acionamento |
| Diagnóstico de falha | Display local ACS-AP | Diagnóstico por eixo via DriveBus |
| Reparo típico | Troca de módulo IGBT ou JCU | Substituição de módulo de potência individual sem parar outros eixos |
| Custo de reparo | R$ 2.500–10.000 | R$ 3.000–18.000 por eixo |
Aguarde 5 Minutos Antes de Abrir o ACS880
Os capacitores do barramento DC do ACS880 armazenam tensão de 540 VDC (em redes 380V) ou 650 VDC (em 440V) por até 5 minutos após o desligamento. Sempre aguarde o LED de carga do barramento apagar antes de tocar nos componentes internos. Nunca meça no barramento DC com o drive ligado sem EPIs adequados.
ACS880 com Defeito? Envie para Diagnóstico
A FIXTRON repara inversores ABB ACS880 de 7,5 kW a 250 kW a nível de componente, com laudo técnico, garantia de 6 meses e prazo médio de 5 dias úteis. Enviamos e recebemos de todo o Brasil.
Perguntas Frequentes
Alarmes (A) são avisos — o drive continua operando mas indica uma condição anormal que pode evoluir para falha. Falhas (F) interrompem imediatamente o drive e exigem reset manual após corrigir a causa. Falhas do grupo STO são de segurança funcional e exigem ação específica no circuito de habilitação externo.
Sim. Os módulos de potência usam IGBTs substituíveis, e a placa JCU também é reparável. A FIXTRON realiza reparo a nível de componente com garantia de 6 meses — alternativa economicamente viável à compra de unidade nova (R$ 15.000–90.000 dependendo da potência).
F2011 é falha de overcurrent (sobrecorrente de saída). Causas: curto entre fases na saída, defeito no motor (espira em curto), rampa de aceleração muito agressiva, ou IGBT com fuga de corrente (pré-falha). Verifique o motor com megômetro 500V — se isolamento abaixo de 1 MΩ, o motor está comprometido.
Drives de 22–75 kW com falha de IGBT ou placa de controle geralmente ficam entre R$ 3.500–8.000. Drives de 90–250 kW podem chegar a R$ 15.000 dependendo da extensão do dano. Esses valores representam 20–40% do custo de uma unidade nova.
