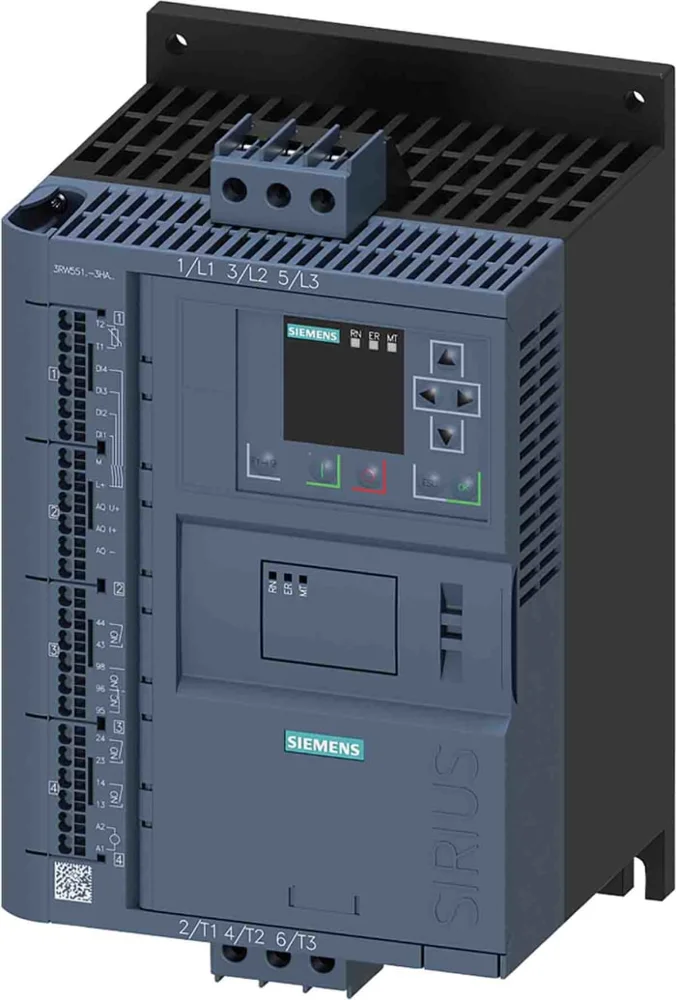

A família Siemens Sirius 3RW é uma das mais utilizadas na indústria brasileira para partida suave de motores de 4 kW a mais de 800 kW. Os modelos 3RW30, 3RW40 e 3RW44 têm arquiteturas diferentes e, portanto, padrões de falha distintos que exigem abordagens de diagnóstico específicas.
Este guia cobre as falhas mais frequentes em cada modelo, como interpretá-las e o que a FIXTRON verifica no reparo.
Família Sirius 3RW: Diferenças entre Modelos
3RW30
Partida/parada suave simples. Sem display, sem proteção eletrônica integrada. Falhas são silenciosas — sem LED de diagnóstico detalhado.
3RW40
Proteção eletrônica integrada (sobrecarga, falta de fase, termistor). LED de falha com código em piscos. Bypass interno automático.
3RW44
Display LCD, comunicação fieldbus opcional, Energy Save Mode, diagnóstico avançado por parâmetros e proteção completa. Adequado para aplicações críticas.
Falhas Mais Comuns por Sintoma
Motor não parte — soft starter não responde ao comando
Causas mais frequentes: 1) Sinal de habilitação (IN1/IN2) ausente — verifique 24 VDC ou 220 VAC nos bornes de controle; 2) Sinal de partida não chegando (contato seco aberto); 3) Tiristor em curto (motor corre diretamente, sem rampa) ou circuito aberto (motor não parte de forma alguma); 4) Parâmetro de corrente ajustado abaixo da corrente de partida real do motor.
Trip por superaquecimento (LED 3 piscos no 3RW40)
O radiador do soft starter atingiu o limite térmico. Causas: partidas muito frequentes sem tempo de resfriamento adequado, temperatura ambiente acima de 40°C no painel, tiristor de bypass interno com falha forçando operação contínua pelos SCRs, ou sensor de temperatura NTC interno defeituoso dando leitura errada.
Falha de falta de fase (LED 2 piscos no 3RW40)
O 3RW40/3RW44 detecta assimetria de tensão acima de 3% ou ausência completa de fase. Causas: fusível de linha queimado, contato oxidado no disjuntor ou contator de linha, conexão frouxa na entrada do soft starter, ou sensor de corrente interno defeituoso (leitura errada de uma fase).
Tiristores em curto — motor liga direto sem rampa
Tiristor com curto permanente entre anodo e catodo faz o circuito se comportar como um simples fio — o motor liga imediatamente na tensão plena, sem rampa de partida. Esse defeito é especialmente prejudicial em cargas com alta inércia (ventiladores, bombas grandes) pois o inrush mecânico é total.
Perda de parâmetros após queda de energia (3RW44)
O 3RW44 armazena parâmetros em EEPROM não-volátil. Se os parâmetros são perdidos, pode ser defeito na EEPROM interna ou na placa de processamento. Sintoma: soft starter liga com configuração de fábrica (corrente máxima, rampa padrão) após cada queda de energia.
Tabela de Código de LEDs — 3RW40
| Piscos (LED vermelho) | Significado | Ação Imediata |
|---|---|---|
| 1 pisco | Sobrecarga de motor (I > ajuste) | Reduzir carga; verificar rolamentos do motor |
| 2 piscos | Falta de fase ou assimetria > 3% | Verificar fusíveis, conexões de entrada, medição trifásica |
| 3 piscos | Superaquecimento (temperatura interna) | Aguardar resfriamento; verificar ventilação do painel |
| 4 piscos | Subtensão na rede (< 85% do nominal) | Medir tensão de alimentação; verificar queda nos cabos |
| 5 piscos | Erro interno de hardware | Enviar para diagnóstico técnico — componente interno com defeito |
Atenção: Tiristores com Tensão Residual
Mesmo com o soft starter desligado do comando, os bornes de potência (L1/L2/L3 e T1/T2/T3) podem ter tensão da rede presente. Sempre use o seccionador de linha para isolar totalmente antes de abrir o equipamento para diagnóstico ou reparo.
Soft Starter Siemens Sirius com Defeito?
A FIXTRON repara modelos 3RW30, 3RW40 e 3RW44 com troca de tiristores, reparo de placa de controle e testes de carga. Garantia de 6 meses. Prazo médio 5 dias úteis.
Perguntas Frequentes
O 3RW30 é básico: partida/parada suave simples sem display. O 3RW40 adiciona proteção eletrônica integrada (sobrecarga, falta de fase, termistor) e LED de diagnóstico. O 3RW44 é premium: display LCD, comunicação fieldbus opcional, Energy Save Mode e diagnóstico avançado — adequado para aplicações críticas.
No 3RW40: 1 pisco = sobrecarga; 2 piscos = falta de fase; 3 piscos = superaquecimento; 4 piscos = subtensão; 5 piscos = erro interno de hardware. O manual do modelo específico traz a tabela completa de códigos.
Sim. Os tiristores (SCRs/TRIACs) dos modelos 3RW são componentes discretos substituíveis. A FIXTRON realiza a troca por equivalentes de especificação igual ou superior, com teste de disparo e carga após a substituição. O custo do reparo é tipicamente 30–50% do valor de um 3RW novo.
O 3RW40/3RW44 tem bypass interno que ativa após o motor atingir a velocidade nominal. Se o bypass não ativa: 1) verifique se o parâmetro de bypass está habilitado; 2) verifique se o motor realmente atingiu a velocidade (corrente caiu para nominal); 3) o contator interno de bypass pode estar defeituoso — causa aquecimento excessivo durante operação contínua.
