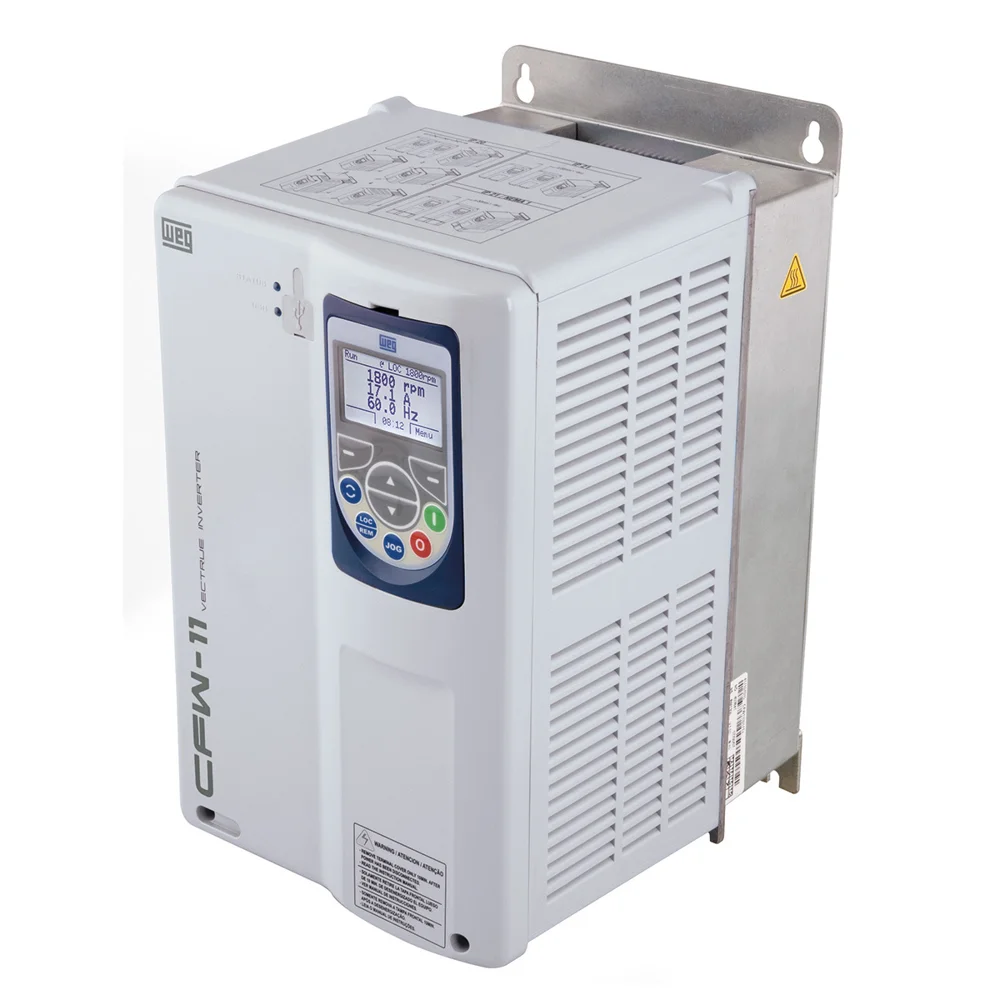

O inversor WEG CFW11 travou com F0051 — sobretemperatura no dissipador de calor. Esse código indica que a temperatura medida pelo sensor interno ultrapassou o limiar máximo de proteção, tipicamente entre 80 °C e 90 °C dependendo do modelo. O CFW11 bloqueia os IGBTs para evitar falha dielétrica na junção do silício, que ocorre de forma irreversível quando a temperatura da junção supera ~150 °C.
Antes de qualquer ação, a pergunta-chave é: o dissipador está realmente quente, ou é o sensor NTC que está com defeito? O diagnóstico para esses dois cenários é completamente diferente — e confundir um com o outro é a causa mais comum de retrabalho no F0051.
1. O que é o F0051 e como o CFW11 mede temperatura
O dissipador de calor é a estrutura metálica com aletas que conduz o calor gerado pelos IGBTs para o ar. Soldado ou parafusado ao dissipador está o sensor NTC (Negative Temperature Coefficient) — um resistor cuja resistência diminui à medida que a temperatura sobe. O circuito de medição do CFW11 lê essa resistência continuamente e converte em temperatura. Quando o valor lido corresponde ao limiar de F0051, o firmware bloqueia os gates.
O parâmetro P0029 no CFW11 exibe a temperatura atual do dissipador em graus Celsius em tempo real. Leia esse parâmetro logo após energizar e também durante operação — ele é a primeira ferramenta de diagnóstico do F0051 antes de abrir qualquer coisa.
| Leitura de P0029 na energização (inversor frio) | Interpretação | Caminho do diagnóstico |
|---|---|---|
| Temperatura plausível (20–40 °C) | NTC funcionando — temperatura real ou leitura correta | Investigar ventilação, carga, pasta térmica |
| Valor muito alto (>80 °C) com inversor frio | NTC em circuito aberto — resistência infinita = temperatura máxima | Substituir NTC |
| Valor muito baixo (0 °C ou negativo) | NTC em curto — resistência zero = temperatura mínima (perigoso: sem proteção) | Substituir NTC urgente |
| Valor razoável mas F0051 em temperatura normal de operação | NTC com drift — leitura desviada da temperatura real | Comparar P0029 com pirômetro no dissipador |
2. Os dois cenários: temperatura real vs. NTC defeituoso
Cenário A — temperatura real elevada: O dissipador está de fato acima do limite. P0029 mostra temperatura crescente durante a operação. O dissipador e a carcaça do inversor estão quentes ao toque. A causa está no caminho de dissipação de calor: ventilador, filtro, pasta térmica, sobrecarga ou ambiente. A solução é em campo — sem reparo do inversor.
Cenário B — NTC defeituoso: O dissipador está frio ou morno, mas P0029 mostra temperatura acima do limiar. O F0051 pode aparecer imediatamente na energização ou em temperatura ambiente normal. A causa está no sensor — resistência fora da curva característica do NTC. A solução é a substituição do NTC, que exige reparo em laboratório (componente SMD ou com fiação específica na placa de potência).
3. Causas de temperatura real elevada (Cenário A)
1. Ventilador interno com defeito ou parado
O ventilador do CFW11 é o componente com maior taxa de falha por desgaste mecânico — rolamentos têm vida útil de 3 a 5 anos em operação contínua. Sintomas de ventilador falhando: ruído metálico ou vibração crescente, fluxo de ar reduzido progressivamente, F0051 aparecendo depois de horas de operação e sumindo após resfriamento.
O ventilador do CFW11 é alimentado pela fonte auxiliar interna (tipicamente 24 V DC). Com o inversor desligado e barramento descarregado, desconecte o conector do fan e meça a resistência da bobina — enrolamento queimado mostrará circuito aberto. Fan com rolamento travado pode ter bobina íntegra mas não girará: gire manualmente a pá e verifique se há resistência ou arrasto.
2. Filtro de ar do painel entupido ou ventilação obstruída
O CFW11 puxa ar frio pela parte inferior e expele ar quente pela parte superior. Qualquer obstrução nesse fluxo causa acúmulo de calor:
- Filtro de espuma do painel com acúmulo de poeira — o mais comum em ambientes industriais com usinagem, solda ou cimento. Limpe ou substitua o filtro mensalmente em ambientes com muita poeira.
- Espaçamento insuficiente entre o CFW11 e as paredes do painel ou outros equipamentos — respeite o espaçamento mínimo indicado no manual (tipicamente 10 cm acima e abaixo).
- Recirculação de ar quente — o ar expelido pela saída retorna para a entrada em painéis mal projetados. Separe fisicamente a zona de entrada fria da zona de saída quente.
- Temperatura ambiente do painel acima de 40 °C — o CFW11 é especificado para operação até 40 °C. Acima disso, requer desclassificação de corrente ou climatização do painel.
3. Pasta térmica entre IGBT e dissipador ressecada
A pasta térmica (thermal grease) preenche as microscópicas imperfeições entre a superfície do módulo IGBT e o dissipador de alumínio. Sem ela, o contato metal-metal tem resistência térmica muito alta. Com ela, a condução de calor é eficiente. Após 5 a 10 anos, a pasta seca, craquela e perde condutividade térmica — o IGBT esquenta mais do que o dissipador consegue sentir, e a temperatura de junção sobe enquanto P0029 ainda mostra valor "aceitável".
Esse é o caso mais traiçoeiro: o F0051 parece precoce (dissipador morno, P0029 mostrando 70 °C ao travar), mas a temperatura da junção interna do IGBT está perto do limite destrutivo. O diagnóstico definitivo e a reaplicação de pasta térmica exigem desmontagem do módulo de potência — trabalho de laboratório.
4. Sobrecarga mecânica no motor
Corrente acima do nominal aquece mais os IGBTs por perdas de condução (proporcional ao quadrado da corrente). Um motor sobrecarregado mecanicamente — rolamento travado, bomba com impulsora entupida, redutor com engrenagem danificada — puxa mais corrente que o nominal e aquece o inversor além do previsto mesmo com ventilação em ordem. Monitore a corrente de saída (P0003 no CFW11) durante operação e compare com a corrente nominal do motor (P0305). Se P0003 estiver consistentemente acima de P0305, há sobrecarga mecânica.
4. Sequência de diagnóstico passo a passo
Passo 1 — Leia P0029 imediatamente após energizar (inversor frio)
Com o CFW11 em temperatura ambiente (mínimo 30 minutos após o último desligamento), energize e leia P0029 antes de dar qualquer comando. O valor deve estar próximo à temperatura ambiente do local (20–35 °C). Leitura muito alta (>60 °C) com inversor frio indica NTC aberto — vá direto para a seção 5.
Passo 2 — Verifique o funcionamento do ventilador
Com o CFW11 energizado, ouça e sinta: o ventilador deve ligar automaticamente em poucos segundos. Coloque a mão próxima (sem tocar) à saída de ar do inversor — deve haver fluxo de ar quente saindo. Ventilador parado ou com fluxo muito fraco exige inspeção e possivelmente substituição. Verifique se há acúmulo de poeira nas pás que esteja reduzindo o fluxo.
Passo 3 — Inspecione o filtro e o espaçamento do painel
Com o painel aberto, verifique visualmente o filtro de entrada de ar. Pressione levemente — filtro limpo cede facilmente; filtro entupido oferece resistência. Confirme também que há pelo menos 10 cm de espaço livre acima e abaixo do CFW11 dentro do painel, sem cabos ou outros equipamentos obstruindo o fluxo de ar.
Passo 4 — Monitore P0029 durante operação e compare com P0003
Coloque o CFW11 em operação e monitore P0029 a cada 5 minutos. Em operação normal com ventilação adequada, a temperatura deve estabilizar abaixo de 60 °C. Se continua subindo linearmente sem estabilizar, a capacidade de dissipação é insuficiente — ventilador subdimensionado para a instalação, pasta térmica degradada ou sobrecarga. Leia P0003 (corrente de saída) simultaneamente: se estiver acima do nominal, a causa é sobrecarga mecânica.
Passo 5 — Compare P0029 com medição por pirômetro
Com o CFW11 em operação estável, aponte um termômetro infravermelho (pirômetro) para a superfície do dissipador acessível externamente. Compare com P0029: se o pirômetro mede 55 °C e P0029 indica 85 °C, o NTC está com drift — leitura significativamente acima da temperatura real. Diferença acima de 10–15 °C indica NTC com desvio que requer substituição.
5. Como testar o NTC com multímetro
O NTC é um resistor cujo valor cai com a temperatura. Para testar, o CFW11 deve estar desligado com barramento descarregado. Desconecte o NTC do circuito (conector na placa de potência) e meça a resistência com o multímetro na escala de kΩ.
A tabela abaixo mostra valores típicos para NTCs de 10 kΩ (valor nominal a 25 °C) com coeficiente B ≈ 3977 K, que é uma especificação comum em inversores industriais. Os valores exatos dependem do NTC instalado no seu modelo — confirme com o manual de manutenção WEG CFW11 ou meça o NTC original a 25 °C para ter o valor de referência:
| Temperatura | Resistência típica (NTC 10 kΩ / B ≈ 3977) | Interpretação no multímetro |
|---|---|---|
| 25 °C (ambiente) | ~10 kΩ | Valor de referência — NTC funcionando |
| 40 °C | ~5,3 kΩ | Normal — inversor aquecendo |
| 60 °C | ~2,4 kΩ | Normal — operação sob carga |
| 80 °C | ~1,2 kΩ | Próximo ao limiar de F0051 |
| Qualquer temperatura | OL (circuito aberto) | NTC aberto — causa de F0051 imediato na energização |
| Qualquer temperatura | 0 Ω (curto-circuito) | NTC em curto — sem proteção térmica (perigoso) |
6. O que NÃO fazer
Não substitua o NTC por um resistor fixo. Um resistor fixo de ~5 kΩ simularia uma temperatura de ~40 °C permanentemente, eliminando a proteção térmica. Se o dissipador subir a 100 °C, o CFW11 não dispara — os IGBTs operam acima do limite de junção e podem falhar de forma destrutiva, gerando F0030/F0034 com dano permanente ao módulo de potência. O custo de um NTC original é de poucos reais; o custo de um módulo IGBT queimado pode ser de alguns milhares.
Não direcione um ventilador externo para o inversor como solução permanente. Um ventilador de bancada apontado para o CFW11 pode resolver o sintoma temporariamente, mas não resolve a causa: o ventilador interno ainda está com defeito, o filtro ainda está entupido, a pasta térmica ainda está ressecada. Uma solução paliativa mascara o problema até que outro componente falhe por sobrecarga cumulativa.
Não opere o CFW11 com F0051 recorrente sem investigar. Cada ciclo de aquecimento e resfriamento degradado acelera o envelhecimento dos capacitores eletrolíticos do barramento DC, encurta a vida útil dos IGBTs e pode deformar a pasta térmica — transformando um F0051 de causa simples em um problema de pasta ou IGBT que exige reparo extenso.
CFW11 com F0051 que não resolve em campo? A Fixtron verifica tudo.
NTC, ventilador, pasta térmica e módulo IGBT — diagnóstico completo com garantia de 6 meses no reparo. Recebemos de todo o Brasil por transportadora.
7. Quando o reparo em laboratório é necessário
- NTC aberto ou em curto: a substituição exige identificação do componente correto (especificação do NTC: resistência nominal, coeficiente B) e soldagem na placa de potência — não é possível fazer em campo.
- Ventilador queimado (bobina aberta): substituição por modelo equivalente em tensão, corrente e dimensões. O fan do CFW11 não é um componente genérico — especificação errada pode resultar em fluxo de ar insuficiente.
- Pasta térmica ressecada: a reaplicação exige desmontagem do módulo IGBT do dissipador, limpeza completa da superfície com solvente adequado, aplicação uniforme de pasta de alta condutividade térmica e remontagem com torque especificado. Pasta aplicada incorretamente (excesso, bolhas de ar, espessura irregular) pode piorar a situação.
- F0051 com histórico de F0030/F0034 simultâneo: sobretemperatura que coexistiu com falha de IGBT exige verificação do módulo de potência — temperatura alta de dissipador e falha de IGBT não são sempre causas independentes. Veja mais sobre diagnóstico de F0030/F0034 no CFW11.
- P0029 com drift confirmado por pirômetro: NTC com leitura desviada precisa ser substituído antes que o desvio piore e elimine a margem de segurança do F0051.
A manutenção preventiva do CFW11 inclui verificação do ventilador, limpeza de filtros e inspeção visual da pasta térmica a cada 12 meses — a maioria dos casos de F0051 por desgaste pode ser prevenida com essa rotina.
8. Perguntas Frequentes
F0051 indica sobretemperatura no dissipador de calor. O CFW11 monitora a temperatura por um sensor NTC: quando a leitura ultrapassa o limiar máximo (tipicamente 80–90 °C dependendo do modelo), o firmware bloqueia os IGBTs para evitar falha dielétrica no silício. O código pode ser causado por temperatura real elevada (ventilador parado, filtro entupido, pasta térmica ruim, sobrecarga) ou por leitura falsa do NTC (aberto, em curto ou com drift). A leitura do parâmetro P0029 logo após energizar o inversor frio separa esses dois cenários.
F0051 imediatamente na energização, antes de o inversor operar, quase sempre indica NTC com defeito. Se o NTC estiver em circuito aberto (resistência infinita), o circuito de medição interpreta como temperatura máxima e gera F0051 instantaneamente. Para confirmar: leia P0029 logo após energizar — se mostrar valor absurdamente alto (acima de 80 °C) com o inversor em temperatura ambiente, o NTC está aberto. A solução é a substituição do NTC, que exige identificação do componente correto e soldagem na placa de potência.
Com o CFW11 energizado, o ventilador deve ligar automaticamente em poucos segundos. Verifique: (1) ouça o ruído do fan girando — rolamento desgastado produz ruído metálico; (2) coloque a mão próxima (sem tocar) à saída de ar — deve haver fluxo de ar quente saindo. Com o inversor desligado e barramento descarregado, desconecte o conector do fan e meça a resistência da bobina com multímetro — circuito aberto confirma bobina queimada. Fan com rolamento travado pode ter bobina íntegra mas não gira ao ser acionado manualmente.
F0051 após horas indica aquecimento acumulativo que supera a capacidade de dissipação. Causas mais comuns: (1) filtro de ar parcialmente entupido — o inversor resfria no início mas o calor acumula progressivamente; (2) sobrecarga mecânica no motor — corrente acima do nominal aquece mais os IGBTs continuamente; (3) pasta térmica ressecada — a resistência térmica entre IGBT e dissipador aumentou com o envelhecimento; (4) temperatura ambiente do painel que sobe ao longo do turno (máquinas vizinhas aquecendo o ambiente). Monitore P0029 e P0003 simultaneamente para identificar qual das causas é responsável.
Não — isso é extremamente perigoso. Colocar um resistor fixo no lugar do NTC elimina completamente a proteção térmica. Se a temperatura do dissipador subir acima do limite, os IGBTs operam fora da curva segura de operação, a temperatura de junção pode superar 150 °C e o silício falha de forma destrutiva — gerando F0030/F0034 com dano permanente ao módulo de potência. O NTC custa poucos reais; um módulo IGBT queimado pode custar mil reais ou mais para reparar. A solução correta é substituir o NTC defeituoso.
