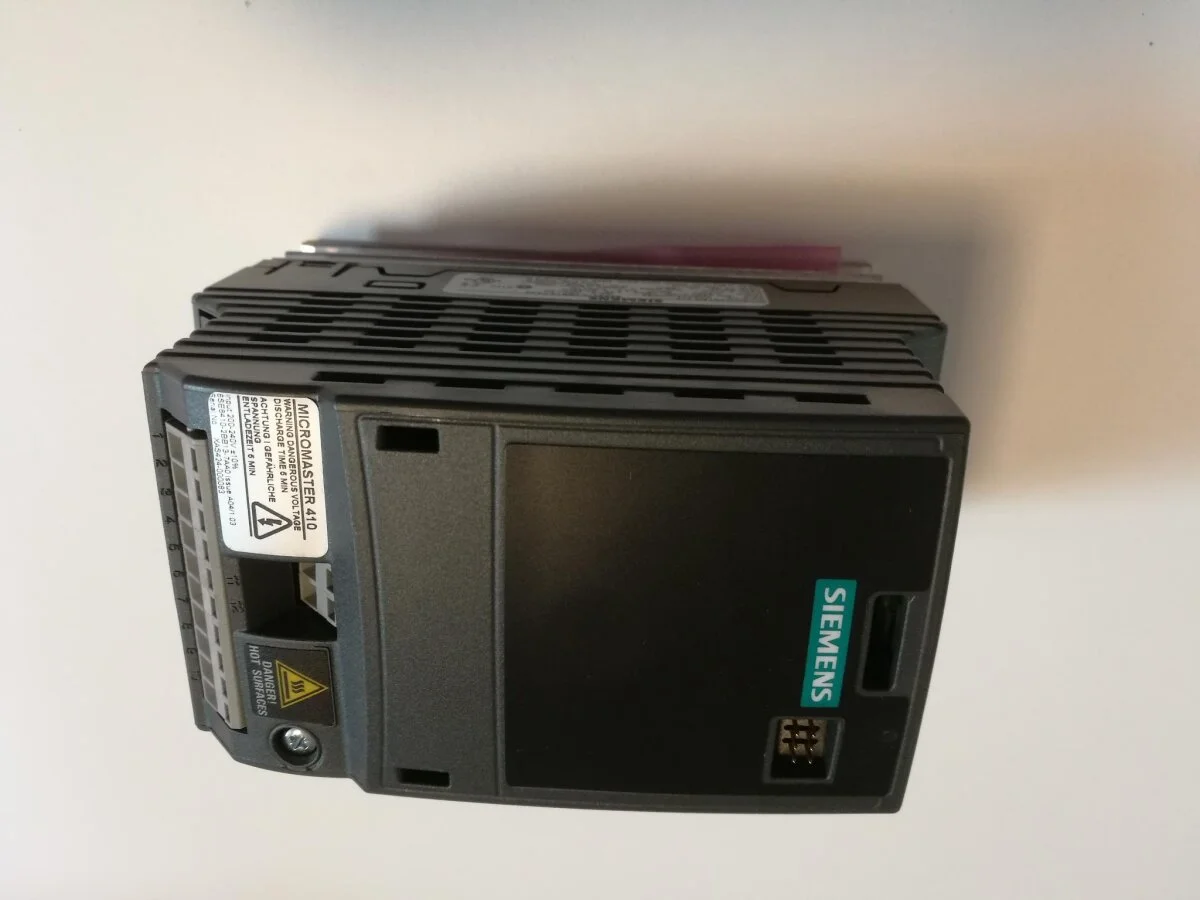

O inversor Siemens MICROMASTER 410 (MM410) é um inversor de frequência compacto para uso em aplicações de pequena potência, com entrada monofásica exclusiva (1 AC) em tensões de 100–120 V ou 200–240 V, cobrindo potências de 0,12 kW a 0,75 kW. É amplamente utilizado em pequenos transportadores, máquinas de embalagem, bombas de pequeno porte, agitadores e equipamentos de laboratório.
Quando o MICROMASTER 410 apresenta defeito, o display STS (Status) pisca em código F + número para falhas que desligam o inversor, ou o parâmetro r0947 registra alarmes A + número sem trip imediato. Este guia cobre todos os códigos documentados no manual oficial Siemens MICROMASTER 410 Instruções de Operação (6SE6400-5EA00-0BP0), com diagnóstico técnico e soluções práticas.
1. Modelos e Especificações do MM410
O MICROMASTER 410 está disponível apenas com entrada monofásica. Isso o distingue do MM420 e MM440, que têm versões trifásicas. A tabela abaixo cobre todos os modelos 200–240 V 1AC:
| Referência (6SE6410-) | Potência nominal | Corrente saída máx. | Corrente entrada |
|---|---|---|---|
| 2BB11-2AA0 | 0,12 kW (0,16 hp) | 0,9 A | 1,5 A |
| 2BB12-5AA0 | 0,25 kW (0,33 hp) | 1,7 A | 3,0 A |
| 2BB13-7AA0 | 0,37 kW (0,5 hp) | 2,3 A | 4,4 A |
| 2BB15-5BA0 | 0,55 kW (0,75 hp) | 3,2 A | 5,8 A |
| 2BB17-5BA0 | 0,75 kW (1,0 hp) | 4,2 A | 7,8 A |
Capacidade de sobrecarga: 150% da corrente nominal por 60 segundos, seguido de 85% por 240 segundos (ciclo de 300 s). Frequência de saída: 0 a 650 Hz. Frequência de chaveamento padrão: 8 kHz (ajustável de 2 a 16 kHz em passos de 2 kHz).
2. Tabela de Falhas (Códigos F)
Os códigos F causam o desarme imediato do inversor (reação OFF2: inibição dos pulsos, motor para por inércia). Para religar após uma falha, é necessário corrigir a causa e então emitir um reset (apertar o botão Fn no BOP, ou usar uma entrada digital configurada para reset de falha).
| Código | Nome | Causas possíveis | Diagnóstico e solução |
|---|---|---|---|
| F0001 | Sobrecorrente | Potência do motor (P0307) não corresponde ao inversor; curto-circuito nos cabos do motor; falha à terra; motor obstruído ou sobrecarregado | Verificar que P0307 corresponde a r0206; medir isolamento do motor (>10 MΩ); checar carga mecânica; aumentar tempo de rampa; reduzir nível de boost |
| F0002 | Sobretensão | Tensão de alimentação muito alta; motor em modo regenerativo (desaceleração rápida com carga inercial) | Verificar que P0210 está dentro dos limites da placa; habilitar P1240=1 (controlador Vdc-max); aumentar P1121 (tempo de desaceleração) |
| F0003 | Subtensão | Alimentação principal falhando ou fora dos limites; shock load fora de especificação | Verificar tensão de alimentação (P0210); confirmar que a rede elétrica não tem oscilações ou quedas acima de 10% |
| F0004 | Sobretemperatura do Inversor | Ventilação inadequada no painel; temperatura ambiente acima de 50°C; frequência de pulso muito alta | Verificar temperatura ambiente; garantir distância mínima de 100 mm acima/abaixo do inversor; ajustar frequência de pulso ao valor padrão (8 kHz) |
| F0005 | I²t do Inversor (sobrecarga) | Inversor sobrecarregado; ciclo de carga muito exigente (pico de corrente frequente); potência do motor excede capacidade do inversor | Manter carga e ciclo de carga dentro dos limites especificados; verificar que P0307 não excede r0206 |
| F0011 | Sobretemperatura do Motor I²t | Motor em sobrecarga; ciclo de carga inadequado para a proteção i²t configurada | Verificar carga e ciclo de carga; ajustar P0611 (constante de tempo do motor i²t) e P0604 (nível de alarme) conforme dados da plaqueta do motor |
| F0041 | Falha na medida da resistência do estator | Motor não conectado ao inversor no momento da identificação; dados do motor incorretos | Verificar conexão do motor; confirmar que os dados do motor foram inseridos corretamente (P0304–P0311) |
| F0051 | Falha na EEPROM de Parâmetros | Falha de leitura ou gravação na memória não-volátil de parâmetros | Executar reset aos parâmetros de fábrica (P0970=1) e refazer a parametrização. Se persistir, substituir o inversor. |
| F0052 | Falha de Power Stack | Falha de leitura das informações do power stack (hardware do PM); dados inválidos | Substituir o inversor — falha interna de hardware não-reparável em campo |
| F0060 | Tempo excedido de ASIC | Falha interna de comunicações entre o processador e o ASIC de controle | Se a falha persistir após religar, contatar assistência técnica. Substituir o inversor. |
| F0071 | Falha de setpoint USS (BOP-link) | Ausência de valores de setpoint a partir do mestre USS durante o período de duração do telegrama (BOP-link) | Verificar o mestre USS; checar cabo de comunicação RS-485; verificar configuração do endereço USS |
| F0072 | Falha de setpoint USS (COMM link) | Ausência de valores de setpoint a partir do mestre USS durante o período de duração do telegrama (COMM link) | Verificar o mestre USS no COMM link; checar fiação RS-485; verificar P2010 (baud rate) e P2011 (endereço USS) |
| F0085 | Falha Externa | Falha externa detectada através das entradas digitais (configurada via P0704–P0706 com valor 29) | Desativar a falha restabelecendo o sinal na entrada digital que foi configurada como "Falha externa" |
| F0101 | Overflow do Stack (erro de software) | Erro de software ou falha do processador | Desligar e religar (power cycle). Se persistir, substituir o inversor. |
| F0450 | Falha nos testes de BIST | Falha no autoteste interno (Built-In Self Test) — apenas para modo service | O inversor pode operar mas algumas funções não funcionarão corretamente. Substituir o inversor para uso pleno. |
3. Tabela de Alarmes (Códigos A)
Os alarmes (A) não causam trip imediato — o inversor continua operando, mas o LED de status pode piscar. O alarme ativo pode ser lido via parâmetro r2110 no BOP. Se a condição piorar, pode evoluir para uma falha F correspondente.
| Código | Nome | Causas possíveis | Ação recomendada |
|---|---|---|---|
| A0501 | Limite de Corrente | Potência do motor não corresponde ao inversor; cabos muito longos; falha à terra; motor sobrecarregado | Conferir P0307 vs r0206; medir isolamento do motor; reduzir carga; aumentar tempo de rampa de aceleração |
| A0502 | Limite de Sobretensão | Limite de sobretensão DC atingido; pode ocorrer durante desaceleração se P1240=0 | Habilitar controlador DC-link (P1240=1); aumentar tempo de desaceleração P1121; verificar tensão de alimentação |
| A0503 | Limite de Subtensão | Falha na alimentação principal | Verificar tensão de alimentação com multímetro (P0210); checar qualidade da rede elétrica |
| A0504 | Sobretemperatura do Inversor | Nível de alarme de temperatura do dissipador excedido; resulta em redução da frequência de pulso e/ou frequência de saída | Verificar temperatura ambiente e ventilação; reduzir carga; limpar o inversor de pó |
| A0505 | I²t do Inversor | Nível de alarme i²t excedido; corrente será reduzida se P0610=1 | Verificar que o ciclo de carga está dentro dos limites especificados (150% por 60 s máx.) |
| A0506 | Ciclo de Carga do Inversor | Diferença entre temperatura do dissipador e da junção IGBT excede limite de alarme | Verificar que o ciclo de carga e shock load estão dentro dos limites especificados |
| A0511 | Sobretemperatura do Motor I²t | Motor sobrecarregado; carga muito alta | Verificar P0611 (constante de tempo i²t do motor) e P0614 (nível de alarme); checar carga mecânica |
| A0600 | RTOS — Alarme de duração excedida | Problema de software — tarefa de tempo real ultrapassou seu tempo limite | Contatar assistência técnica Siemens; pode indicar necessidade de atualização de firmware |
| A0910 | Regulador Vdc-max desativado | Tensão de alimentação permanentemente alta; motor em modo regenerativo; carga inercial alta em desaceleração | Verificar tensão de alimentação; considerar aplicação de resistor de frenagem (externo — verificar compatibilidade) |
| A0911 | Regulador Vdc-max ativado | Regulador Vdc-max (P1240=1) está estendendo o tempo de desaceleração para controlar a tensão DC-link | Verificar tensão de entrada (P0210); confirmar que o tempo de desaceleração P1121 é adequado para a inércia da carga |
| A0920 | ADC — Parâmetros não ajustados corretamente | P0757, P0758, P0759 e P0760 estão com valores idênticos — produzirão resultados ilógicos na entrada analógica | Verificar e corrigir P0757–P0760 (escalonamento da entrada analógica — devem definir uma faixa válida, não valores iguais) |
| A0922 | Sem carga aplicada no Inversor | Nenhuma carga detectada no inversor — motor desconectado ou muito leve | Verificar que o motor está conectado; algumas funções (como identificação de parâmetros F0041) exigem carga conectada |
4. Diagnóstico por Tipo de Falha
Falhas de Corrente: F0001 / F0005 / A0501
A falha F0001 (sobrecorrente) é a mais comum no MM410. Por ser um inversor monofásico de pequena potência, qualquer curto-circuito ou carga excessiva é detectado imediatamente. Sequência de diagnóstico:
- Passo 1: Desconecte os cabos do motor (U, V, W). Tente ligar o inversor sem motor. Se F0001 persistir sem motor, o hardware interno está danificado (IGBT em curto).
- Passo 2: Com cabos desconectados, meça a resistência de isolamento do motor a 500 V DC — deve ser >10 MΩ. Valores abaixo de 1 MΩ indicam motor comprometido.
- Passo 3: Confirme que P0307 (potência do motor) corresponde exatamente ao motor instalado. Um motor de 0,75 kW no inversor de 0,55 kW causará F0001 ou F0005 constantemente.
- Passo 4: Verifique o comprimento do cabo do motor — o MM410 tem limites de comprimento de cabo que, se excedidos, aumentam a corrente de fuga e podem causar trips.
Falhas de Tensão DC: F0002 / F0003 / A0502 / A0503
O MM410 usa retificador monofásico, o que resulta em maior ripple no barramento DC em comparação com retificadores trifásicos. Isso torna o inversor mais sensível a variações de tensão:
- F0002 (sobretensão): Ocorre especialmente em desacelerações rápidas. O MM410 não suporta resistor de frenagem externo como opção padrão — o único recurso é aumentar o tempo de desaceleração (P1121) ou habilitar P1240=1 (controlador Vdc-max) para estender automaticamente a rampa.
- F0003 (subtensão): Verifique a tensão entre L e N (para instalações 220V monofásico, deve ser 220–240 V). Em redes com variação superior a ±10%, o inversor pode apresentar F0003 durante picos de carga na rede.
- Verifique o valor em P0210 (tensão nominal de alimentação) — deve estar configurado corretamente para a tensão da sua rede.
Falhas Térmicas: F0004 / F0011 / A0504 / A0511
O MM410 não possui fan interno — o resfriamento é feito exclusivamente por convecção natural através do dissipador de alumínio. Isso o torna muito sensível à temperatura ambiente e às condições de instalação:
- F0004 (inversor quente): Verifique se o painel está ventilado. O MM410 precisa de pelo menos 100 mm de espaço livre acima e abaixo para convecção. Em painéis fechados com múltiplos equipamentos, a temperatura interna pode exceder 50°C facilmente.
- F0011 (motor quente): A proteção i²t é calculada pelo inversor. Parâmetros críticos: P0605 (tipo de proteção), P0611 (constante de tempo i²t) e P0604/P0614 (nível de alarme). Se o motor tem ventilação forçada própria, configure P0335=1.
- Em ambientes com temperatura acima de 40°C, pode ser necessário aplicar desclassificação de corrente (derating) — o MM410 pode operar até 50°C com redução de potência.
Falhas de Comunicação USS: F0071 / F0072
O MM410 suporta comunicação serial RS-485 com protocolo USS. As falhas F0071 e F0072 indicam perda de comunicação com o mestre USS:
- Verifique o cabo RS-485: deve ser par trançado com blindagem aterrada em apenas um ponto. Máximo 1.200 metros com terminação correta.
- Confirme que o baud rate (P2010) e o endereço do escravo (P2011) estão corretos no inversor e no mestre.
- Verifique o tempo de supervisão do telegrama (P2014) — se estiver muito curto para a latência da rede, ocorrerão trips frequentes. O valor padrão é 0 ms (desabilitado); ative apenas se necessário.
- F0071 refere-se ao BOP-link (comunicação com o BOP via USS); F0072 ao COMM link (comunicação com PLC/SCADA).
5. Parâmetros Críticos para Diagnóstico
| Parâmetro | Descrição | Uso no diagnóstico |
|---|---|---|
r0947[0..9] |
Número das últimas falhas (código F) | Verificar histórico — índice 0 é a mais recente |
r0949[0..9] |
Valor adicional associado a cada falha | Complementa o código da falha com informações adicionais |
r0206 |
Potência nominal do inversor (kW) | Comparar com P0307 — motor deve corresponder ao inversor |
P0307 |
Potência nominal do motor (kW) | Deve ser igual à potência da plaqueta do motor |
P0210 |
Tensão de alimentação declarada (V) | Deve corresponder à tensão real da rede — afeta limiares de F0002 e F0003 |
P1121 |
Tempo de desaceleração (s) | Aumentar para evitar F0002; deve ser compatível com a inércia da carga |
P1240 |
Controlador Vdc-max (0=desligado, 1=ligado) | Ativar para evitar F0002 em desacelerações — estende automaticamente a rampa |
P0611 |
Constante de tempo I²t do motor (s) | Ajustar conforme dados da plaqueta do motor para proteção térmica correta |
r2110 |
Alarme atual ativo (código A) | Verificar qual alarme está ativo sem precisar esperar um trip |
6. Como Fazer Reset de Falha e Reset de Fábrica
Reset de Falha (após identificar e corrigir a causa)
- Com o inversor em modo falha (display mostrando F + número), pressione o botão Fn no BOP por 2 segundos.
- Alternativamente, configure uma entrada digital para função de reset (P0704 = 9 ou P0705 = 9 ou P0706 = 9) e pulse o sinal para limpar a falha.
- Via RS-485 USS: envie o bit de reset na control word.
Reset de Parâmetros de Fábrica (P0970)
- Antes de fazer reset, anote todos os parâmetros customizados (P0304, P0305, P0307, P0310, P0311, P1120, P1121 e funções das entradas digitais).
- No BOP, acesse o parâmetro P0010 = 30 (modo de reset).
- Em seguida, acesse P0970 = 1 e confirme — o inversor restaurará todos os parâmetros ao valor de fábrica.
- Após o reset, refaça a parametrização completa do motor e das entradas/saídas.
7. Reparar ou Substituir?
O Micromaster 410 é um inversor de pequena potência (máximo 0,75 kW), o que afeta diretamente a análise econômica de reparo vs. substituição:
| Tipo de falha | Probabilidade de reparo | Custo estimado reparo | Custo novo (aprox.) |
|---|---|---|---|
| F0051 (EEPROM) — reprogramação | Alta — reset de fábrica resolve | Sem custo de peças; apenas mão de obra | R$ 800 – R$ 1.200 |
| F0001 — IGBT em curto | Média — viável dependendo do modelo | R$ 300 – R$ 600 | R$ 800 – R$ 1.200 |
| F0004 — capacitor DC-link | Alta — componente disponível | R$ 150 – R$ 350 | R$ 800 – R$ 1.200 |
| F0052 / F0060 — falha de hardware interno | Baixa — componentes ASIC específicos | Substituição recomendada | R$ 800 – R$ 1.200 |
Para inversores MM410 de 0,37 kW ou menor, a diferença entre o custo de reparo e o preço de um novo frequentemente não justifica economicamente o reparo a nível de componente — especialmente para falhas de hardware (F0052, F0060, F0101). Para modelos de 0,55 kW e 0,75 kW, o reparo de IGBT ou capacitor pode ser viável.
Micromaster 410 com defeito? Diagnóstico sem custo.
Envie seu inversor para diagnóstico técnico. Avaliamos o custo-benefício de reparo vs. substituição honestamente. Garantia de 6 meses no reparo.
8. Perguntas Frequentes
F0001 indica sobrecorrente — a corrente de saída ultrapassou o limite máximo do inversor. As causas mais comuns são: curto-circuito no cabo do motor, motor com enrolamento em curto, falha à terra ou carga mecânica excessiva. Antes de religar, meça a resistência de isolamento do motor com megôhmetro a 500 V (deve ser >10 MΩ) e verifique a conformidade entre P0307 (potência do motor) e r0206 (potência do inversor).
F0002 é sobretensão no barramento DC. Causas: rampa de desaceleração muito rápida (P1121 baixo) com carga de alta inércia, ou operação regenerativa (motor acionado por carga ativa). Solução: aumente P1121 (tempo de desaceleração) e verifique se P1240=1 (controlador Vdc-max habilitado). O controlador Vdc-max estende automaticamente o tempo de desaceleração para evitar a sobretensão, sendo a solução mais prática para a maioria dos casos. O MM410 não suporta resistor de frenagem externo como solução definitiva.
F0004 é sobretemperatura do inversor. O MM410 não possui fan interno — o resfriamento é por convecção natural. Causas: ventilação inadequada no painel onde está instalado, temperatura ambiente acima de 50°C, espaçamento insuficiente entre inversores ou paredes. Solução: verifique a temperatura ambiente, garanta distância mínima de 100 mm acima e abaixo do inversor para circulação de ar. Em painéis fechados, pode ser necessário instalar fan no painel ou ar condicionado industrial.
O Micromaster 410 usa exclusivamente entrada monofásica (1 AC), ao contrário do MM420 e MM440 que têm versões trifásicas. A faixa de tensão é 100–120 V (0,12–0,55 kW) ou 200–240 V (0,12–0,75 kW). A potência máxima do MM410 é 0,75 kW (1 hp). Para potências maiores ou entrada trifásica, deve-se usar o MM420 (até 11 kW) ou o MM440 (até 75 kW).
Para o MM410, que é um inversor de pequena potência (até 0,75 kW), a decisão depende do tipo de defeito. Falhas de software (F0051 EEPROM) às vezes se resolvem com reset de fábrica sem custo. Falhas de capacitor DC-link são economicamente viáveis de reparar. Falhas de IGBT em inversores tão pequenos ficam na fronteira — o custo de mão de obra muitas vezes se aproxima do valor de um novo. Falhas de hardware interno (F0052, F0060) geralmente indicam substituição. A FIXTRON avalia cada caso com transparência antes de recomendar o reparo.
