1. Família Sinus K: Séries e Características

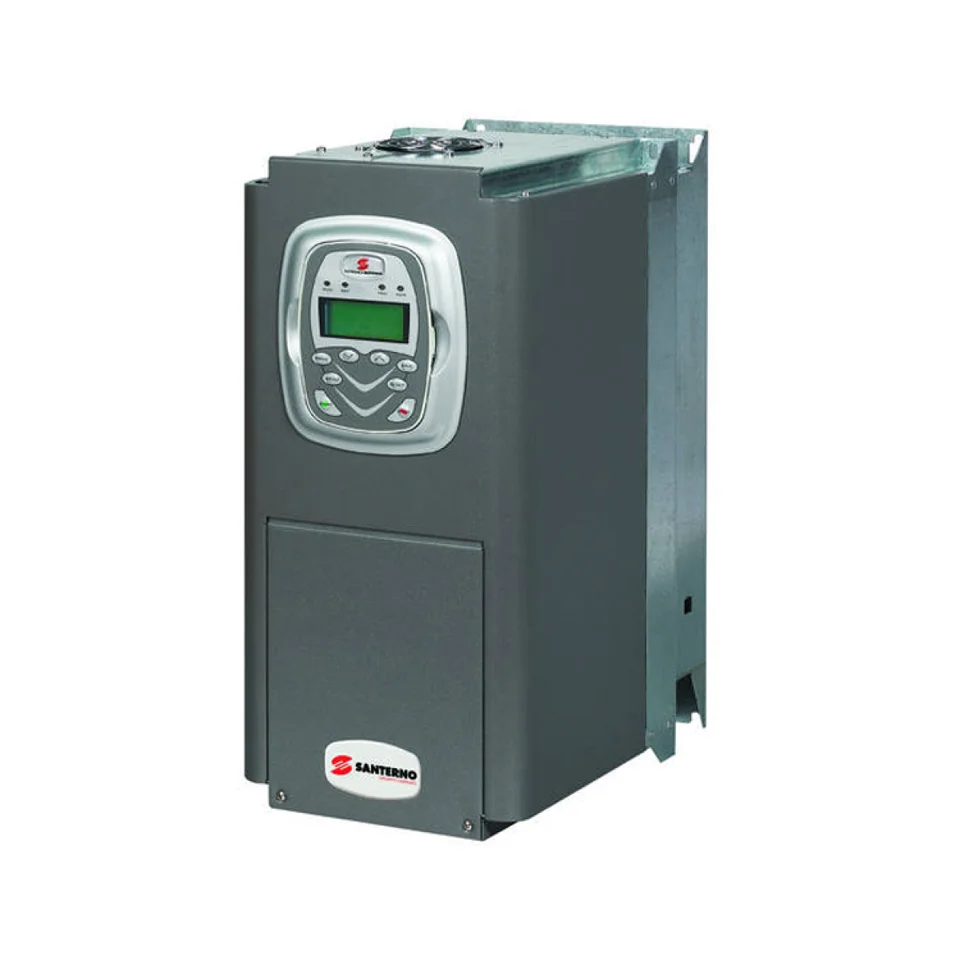

O Sinus K foi posicionado como o inversor de uso geral da Santerno para potências de baixo a médio porte. As principais séries são:
| Série | Tensão | Potência | Controle |
|---|---|---|---|
| K 2S (monofásico) | 200–240 Vac | 0,37–3,7 kW | V/f, Sensorless Vector |
| K 2T (trifásico 200 V) | 200–240 Vac | 0,37–22 kW | V/f, Sensorless Vector |
| K 4T (trifásico 400 V) | 380–480 Vac | 0,37–45 kW | V/f, Sensorless Vector (VTC/IFD) |
O Sinus K suporta dois modos de controle de motor: V/f (volts por hertz) para aplicações simples e VTC (Vector Torque Control) / IFD para aplicações de torque variável como bombas e ventiladores, otimizando o consumo de energia.
2. Tabela de Alarmes — Validados pelo Manual Santerno Sinus K
Os alarmes do Sinus K seguem o formato A03 a A36. Os códigos abaixo foram validados no Elettronica Santerno Sinus K Series Programming Manual (disponível no ManualsLib, manual/1808397):
| Código | Descrição (Manual Oficial) | Causa Mais Provável | Ação de Diagnóstico |
|---|---|---|---|
| A03 | EEPROM Absent | Memória EEPROM não detectada — chip ausente, com defeito ou não inicializado | Verificar integridade do chip EEPROM na placa de controle; pode requerer substituição |
| A05 | EPROM Reading Error | Erro na leitura da memória de firmware (EPROM/Flash) — dados corrompidos | Power cycle; se persistir, placa de controle requer reparo — possível refluxo ou substituição do chip de memória |
| A11 | Bypass Circuit Issue | Falha no circuito de pré-carga do barramento DC — resistor ou contator de bypass com problema | Testar resistor de pré-carga; verificar contator de bypass e sua bobina; medir tensão de barramento |
| A20 | Inverter Overload | Corrente de saída do inversor excedeu a corrente nominal por tempo excessivo | Verificar corrente da carga; revisar curva V/f ou parâmetros VTC; checar dimensionamento do inversor |
| A21 | Heatsink Overheated | Temperatura do dissipador de calor acima do limite — falha de resfriamento ou sobrecarga | Inspecionar ventilador (rolamentos e pás); limpar filtros e dissipador; verificar temperatura ambiente |
| A22 | Motor Overheated | Proteção térmica de software do motor ativada (modelo I²t) — motor em sobrecarga ou parâmetros incorretos | Verificar corrente nominal configurada vs. real; checar carga mecânica; inspecionar ventilação do motor |
| A25 | Mains Loss | Tensão de alimentação caiu abaixo do limiar mínimo — queda de rede ou fusível queimado | Medir tensão de entrada R/S/T; verificar fusíveis e disjuntores de alimentação; avaliar qualidade da rede |
| A30 | DC Link OverVoltage | Tensão do barramento DC acima do máximo — geralmente por desaceleração rápida ou tensão de rede alta | Aumentar rampa de desaceleração; instalar ou verificar resistor de frenagem; medir tensão de alimentação |
| A31 | DC Link UnderVoltage | Tensão do barramento DC abaixo do mínimo — queda de alimentação ou retificador com falha | Verificar tensão de rede; testar retificador (diodos); verificar fusíveis de entrada |
| A36 | External Alarm | Terminal de entrada configurado como "Ext. Alarm" está aberto — contato externo (proteção de motor, sensor) atuou | Verificar o dispositivo conectado ao terminal de alarme externo; checar temperatura do motor e outros sensores associados |
3. Diagnóstico por Módulo
Placa de Controle (A03, A05)
Os alarmes A03 e A05 indicam falha nas memórias da placa de controle. O A03 é mais crítico — a EEPROM armazena os parâmetros configurados pelo usuário e, quando ausente ou com defeito, o inversor não consegue inicializar corretamente. O A05 indica problema no firmware gravado na Flash/EPROM.
- Tente fazer o factory reset (restaurar parâmetros de fábrica) — em alguns casos de A05 isso resolve uma corrupção parcial
- Se A03 persistir após power cycle, a EEPROM (tipicamente um chip 24Cxx) precisa ser substituída e reprogramada com os parâmetros corretos
- Verifique se há sinais de umidade ou corrosão na placa de controle — oxidação nos pinos do chip de memória é causa comum dessas falhas
Sistema de Resfriamento (A21)
A21 é um dos alarmes mais frequentes no Sinus K em campo. O dissipador é resfriado por ventilador interno — com o envelhecimento do equipamento, o ventilador degrada e os filtros acumulam sujeira:
- Com o inversor desenergizado, tente girar o ventilador manualmente — deve girar com suavidade; resistência indica rolamento travado
- Meça a tensão de alimentação do ventilador durante operação — tipicamente 24 VDC; tensão ausente indica falha no regulador interno
- Limpe o dissipador com ar comprimido seco — a eficiência de resfriamento cai drasticamente com acúmulo de pó
- Verifique a pasta térmica entre os módulos IGBT e o dissipador — pasta seca ou ausente aumenta a temperatura de junção em 15–25°C
Barramento DC — Pré-carga e Tensão (A11, A25, A30, A31)
Os alarmes de barramento DC são os mais comuns em campo. A sequência correta de diagnóstico:
- A31 (UnderVoltage): meça primeiro a tensão de entrada — se a rede estiver normal (>380 V entre fases), o problema é interno: retificador com diodo(s) aberto(s) ou fusíveis de potência queimados
- A30 (OverVoltage): verifique se a carga é regenerativa (ex.: guindaste, centro de usinagem com desaceleração rápida). Se for, instale um módulo de frenagem com resistor adequado
- A11 (Bypass Circuit): com o multímetro em modo resistência, meça o resistor de pré-carga nos bornes de barramento DC antes do contator de bypass — valor aberto (∞) confirma o resistor queimado
Proteções de Carga — Motor e Inversor (A20, A22, A36)
- A20 (Inverter Overload): corrente de saída acima do rating do inversor — verifique se o inversor está subdimensionado para a carga (considerar modo Heavy Duty se a aplicação tem alto torque de partida)
- A22 (Motor Overheated): antes de trocar o inversor, verifique o parâmetro de corrente nominal do motor — um valor configurado abaixo do real aciona a proteção desnecessariamente
- A36 (External Alarm): rastreie o terminal de alarme externo (tipicamente terminal 13 ou similar) — pode ser uma proteção de temperatura de motor externo (bimetal, KTY84) que atuou legitimamente
4. Produto Descontinuado: O Que Isso Significa na Prática
O Sinus K foi oficialmente descontinuado pela Enertronica Santerno. A Santerno lista o modelo na categoria de produtos descontinuados em seu website. As implicações práticas para quem tem Sinus K em operação:
- Peças de reposição originais: não estão mais disponíveis nos canais oficiais de distribuição; estoques residuais de distribuidores devem ser verificados caso a caso
- Suporte técnico oficial: limitado; a Enertronica Santerno pode ainda fornecer documentação mas não garante suporte pleno
- Reparo a nível de componente: é a alternativa mais viável — componentes eletrônicos equivalentes (IGBTs, capacitores, chips de memória) estão amplamente disponíveis no mercado de componentes
- Substituição direta: não existe substituto drop-in da Santerno com as mesmas dimensões e interface; migrar para outro modelo exige adaptação mecânica e reprogramação
5. Reparar ou Substituir o Sinus K?
| Tipo de Falha | Custo Estimado de Reparo | Recomendação |
|---|---|---|
| EEPROM / memória (A03, A05) | R$ 300–700 | Sempre reparar — componente barato, resultado garantido |
| IGBT em curto (A20 grave) | R$ 500–2.500 (por kW) | Reparar acima de 7,5 kW; avaliar abaixo |
| Retificador (A31) | R$ 400–1.200 | Sempre reparar — componente padrão disponível |
| Ventilador + pasta térmica (A21) | R$ 150–400 | Sempre reparar — manutenção preventiva ideal |
| Capacitores de barramento | R$ 300–900 | Sempre reparar — prolonga vida útil do equipamento |
Perguntas Frequentes
O que significa o alarme A30 no Santerno Sinus K?
A30 (DC Link OverVoltage) indica que a tensão do barramento DC superou o limite máximo. A causa mais comum é desaceleração muito rápida — a energia cinética do motor é devolvida para o barramento como tensão. Solução: aumentar o tempo de rampa de desaceleração ou instalar um módulo de frenagem com resistor dimensionado para a aplicação.
Por que o Sinus K mostra A21 com frequência?
A21 (Heatsink Overheated) é muito comum em inversores com vários anos de uso. As causas: ventilador com rolamentos desgastados, dissipador entupido de pó e pasta térmica degradada entre IGBTs e dissipador. Um serviço completo de limpeza, substituição do ventilador e reaplicação de pasta térmica geralmente resolve de vez o problema.
O Sinus K é descontinuado. Ainda existe reparo?
Sim. O reparo a nível de componente (soldagem SMD, substituição de IGBTs, capacitores e chips de memória) não depende de peças originais — utiliza componentes eletrônicos equivalentes certificados. A Fixtron realiza esse tipo de reparo em inversores descontinuados com garantia de serviço.
