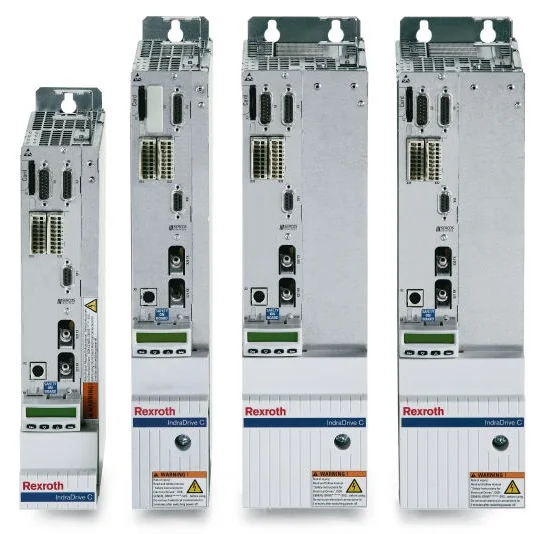

Os servo drives Bosch Rexroth da família IndraDrive são amplamente utilizados em máquinas de injeção plástica, prensas, máquinas têxteis e centros de usinagem. Sua arquitetura modular (seção de potência separada da CSB de controle) facilita tanto o diagnóstico quanto o reparo quando o equipamento apresenta falha.
Este guia cobre os alarmes mais frequentes, os componentes que mais falham e como a FIXTRON realiza o diagnóstico antes do reparo.
Tabela de Alarmes Mais Comuns — IndraDrive
| Código | Descrição | Causa Mais Frequente | Ação |
|---|---|---|---|
| F8022 | Encoder evaluation fault | Cabo encoder com blindagem rompida, conector oxidado, encoder com defeito | Inspecionar cabo e conector encoder; medir sinal com osciloscópio |
| E8025 | Drive overtemperature warning | Ventilador com falha, filtro entupido, temperatura ambiente alta | Limpar filtro; verificar ventilador; monitorar S-0-0383 |
| F8025 | Drive overtemperature fault | Idem ao E8025 sem correção; temperatura atingiu limite de desligamento | Corrigir a causa do E8025 antes de rearmar |
| E2050 | Overcurrent warning | Motor com espira em curto, ganho de corrente muito alto, carga excessiva | Medir isolamento do motor; verificar parâmetros de ganho |
| F2050 | Overcurrent fault | IGBT com fuga, curto na saída, motor comprometido | Desconectar motor; se F2050 persiste, IGBT com defeito |
| F3006 | Mains undervoltage fault | Falta de fase, tensão abaixo de 85% do nominal, diodo retificador queimado | Medir tensão trifásica de entrada; verificar retificador |
| F8010 | Drive hardware fault | Falha interna de hardware na CSB ou na seção de potência | Requer reparo técnico a nível de componente |
| E0256 | Communication fault SERCOS/EtherCAT | Cabo de comunicação rompido, módulo de comunicação defeituoso, timeout do CNC | Verificar cabeamento; reiniciar o sistema; testar módulo de comunicação |
Arquitetura IndraDrive: Onde Cada Falha Ocorre
CSB — Control Section Base
A placa de controle da IndraDrive é separada da seção de potência, conectada por um conector de barramento interno. Contém o DSP de controle de posição/velocidade/torque, a interface de encoder (incremental, Hiperface, EnDat), I/Os digitais e o slot para módulo de comunicação (SERCOS III, EtherCAT, PROFINET). Falha por surto de tensão nos I/Os, umidade ou componente envelhecido.
Seção de Potência (IGBTs e Retificador)
A seção de potência do IndraDrive Cs/Ct contém o retificador monofásico ou trifásico (dependendo do modelo), o barramento DC e os IGBTs do inversor. Falha de IGBT gera F2050 (overcurrent); falha de retificador gera F3006 (undervoltage). O IndraDrive Mi (motor com drive integrado) tem a seção de potência montada no próprio motor.
Módulo de Comunicação SERCOS/EtherCAT
O módulo de comunicação é uma placa removível que se conecta no slot frontal da CSB. Falha causa perda de comunicação com o CNC/CLP, gerando alarme E0256. O módulo pode ser trocado individualmente sem substituir toda a CSB.
Ventiladores e Filtro de Ar
Os drives IndraDrive maiores (a partir de HCS03) têm ventiladores internos com vida útil de 3–5 anos. Ventilador com rotação reduzida causa alarme E8025 progressivo, que evolui para F8025 e desligamento. O filtro de espuma deve ser inspecionado mensalmente em ambientes com poeira.
Comparativo: IndraDrive Cs vs. Ct vs. Mi
| Família | Configuração | Alimentação | Comunicação | Aplicação Típica |
|---|---|---|---|---|
| IndraDrive Cs | Drive compacto (all-in-one) | Monofásico 230V ou Trifásico 400V | SERCOS III ou EtherCAT | Máquinas compactas, eixos simples |
| IndraDrive Ct | Drive topologia com PSM (Power Supply Module) | Trifásico 400V (barramento DC compartilhado) | SERCOS III, EtherCAT, PROFINET | Multi-eixo em células de fabricação |
| IndraDrive Mi | Drive integrado no motor | Trifásico 400V via cabo híbrido | SERCOS III integrado | Cinemáticas distribuídas, robótica |
Backup dos Parâmetros com IndraWorks
O software IndraWorks (Bosch Rexroth) permite salvar todos os parâmetros S-x-xxxx e P-x-xxxx da CSB em arquivo .bck. Sempre mantenha backup atualizado antes de qualquer reparo ou substituição de CSB — a reposição de parâmetros é obrigatória após troca da placa de controle, pois a CSB nova vem com parâmetros padrão de fábrica.
IndraDrive com Defeito? Envie para Diagnóstico
A FIXTRON repara servo drives Bosch Rexroth IndraDrive Cs e Ct a nível de componente — CSB, seção de potência, IGBTs e módulos de comunicação. Garantia de 6 meses e prazo médio de 5–7 dias úteis.
Perguntas Frequentes
F8022 é 'encoder evaluation fault' — erro na avaliação do encoder. Causas: cabo encoder com blindagem rompida, conector com pino oxidado ou dobrado, encoder com rolamento danificado, ou falha na interface de encoder da CSB. Inspecione o conector encoder no motor e no drive; substitua o cabo se houver suspeita de dano.
E8025 é aviso de sobretemperatura do drive. Causas: ventilador com rotação reduzida, filtro de ar entupido, temperatura ambiente do painel acima de 40°C, ou ciclo de trabalho excessivo. Monitore o parâmetro S-0-0383 (temperatura interna) — se o E8025 evoluir para F8025, o drive desliga por proteção.
Sim. Os modelos Cs e Ct têm IGBTs substituíveis e a CSB é reparável. A FIXTRON realiza reparo com garantia de 6 meses — custo tipicamente 25–40% do valor de um IndraDrive novo. Necessário backup dos parâmetros antes do reparo.
A CSB (Control Section Base) é a placa de controle principal — contém o DSP de controle de movimento, interface de encoder, I/Os digitais e slot para módulo de comunicação (SERCOS III, EtherCAT, PROFINET). É separada da seção de potência, o que facilita muito o diagnóstico e o reparo independente de cada parte.
