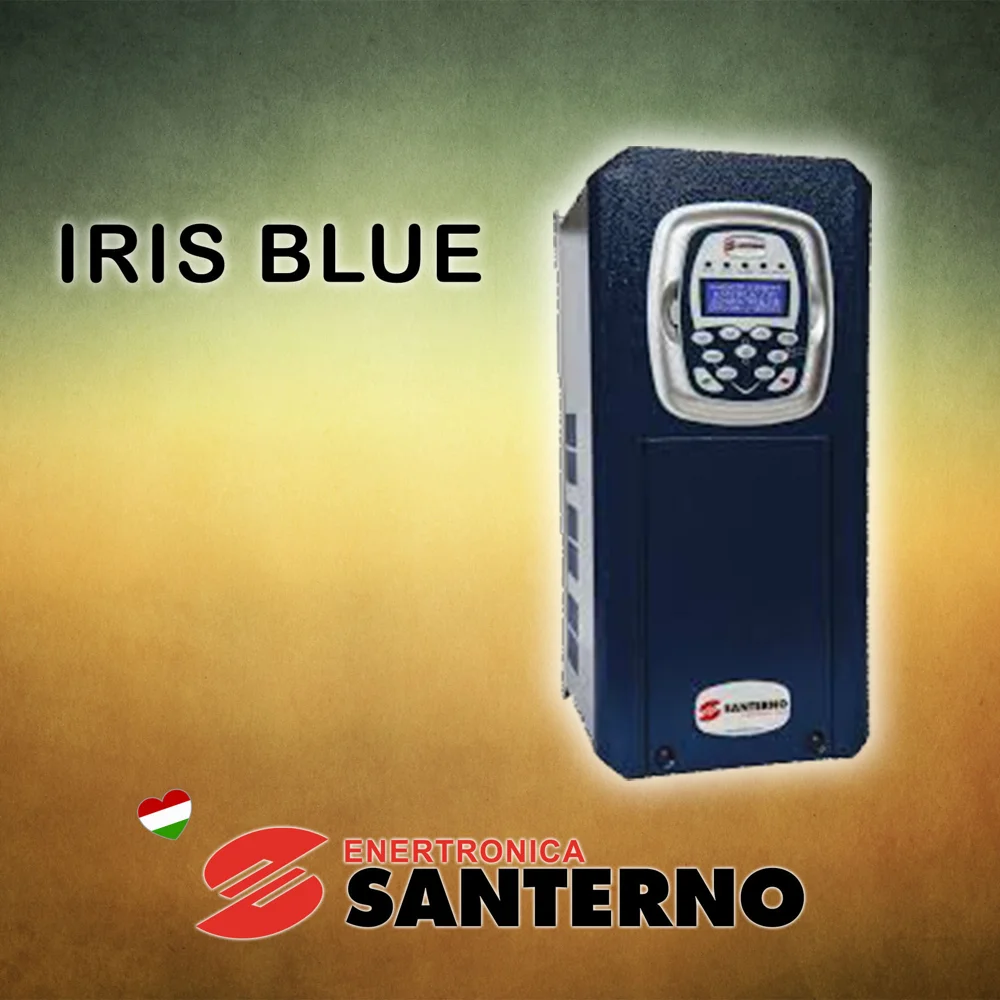

1. IRIS BLUE Plus: Especificações e Versões
O IRIS BLUE Plus é projetado especificamente para bombas e ventiladores — aplicações de torque quadrático onde a demanda de energia varia com o cubo da velocidade. Suas especificações principais:
| Parâmetro | Série 2T (200–240 V) | Série 4T (380–480 V) |
|---|---|---|
| Faixa de potência | 3–132 kW | 4,5–300 kW |
| Tensão de entrada | 200–240 Vac (-15%/+10%) | 380–480 Vac (-15%/+10%) |
| Temperatura de operação | -10°C a +55°C (sem derrating) | |
| Frequência de saída | 0–599 Hz (até 1000 Hz sob consulta) | |
| Sobrecarga | 120% por 1–10 min; 144% pico por 3 s | |
| Proteção | IP00, IP20 ou IP54 | |
| Comunicação | RS485 Modbus RTU (até 38400 bps) | |
| Segurança funcional | STO (SIL3 / PL-d — EN ISO 13849-1) | |
2. Tabela de Alarmes — Validados pelo Manual Santerno IRIS BLUE
Os alarmes do IRIS BLUE Plus seguem o mesmo formato do Sinus Penta (A0xx). Os códigos abaixo foram validados no manual oficial Santerno IRIS BLUE (disponível no ManualsLib, manual/2873443):
| Código | Descrição (Manual Oficial) | Causa Mais Provável | Ação de Diagnóstico |
|---|---|---|---|
| A074 | Inverter Overheated / OVERLOAD | Proteção térmica do inversor ativada — temperatura interna excedeu o limite por sobrecarga ou falha de resfriamento | Verificar ventilador e dissipador; checar corrente de carga vs. rating do inversor; inspecionar temperatura do ambiente |
| A075 | Motor Overheated | Proteção térmica do motor (modelo I²t de software ou PTC) ativada | Verificar parâmetro de corrente nominal do motor; inspecionar carga mecânica e ventilação do motor |
| A076 | Speed Alarm | Velocidade do motor excedeu o limite máximo configurado — overspeed | Verificar parâmetro de velocidade máxima; checar carga gravitacional ou regenerativa na bomba/ventilador |
| A078 | MMI KO | Falha na comunicação entre o microcontrolador principal e o display/teclado (MMI — Man Machine Interface) | Verificar conector do cabo flat do display; tentar power cycle; se persistir, placa de controle ou display com defeito |
| A083 | FAULT FANS | Anomalia no ventilador interno de resfriamento do inversor — detectado por corrente ou feedback de rotação | Inspecionar ventilador: teste manual de rotação, medir tensão de alimentação (24 VDC), verificar feedback de hall sensor |
| A084 | FAULT 2° SENSOR | Falha no sensor de temperatura NTC ou PTC do dissipador (segundo sensor) — sensor aberto, em curto ou cabo interrompido | Medir resistência do sensor NTC/PTC nos terminais do conector de sensor; valor esperado a 25°C: NTC ~10 kΩ, PTC <1 kΩ |
| A094 | HEATSINK OVERTEMPERATURE | Temperatura crítica do dissipador dos IGBTs — acima do limite máximo absoluto (mais grave que A074) | Ação imediata: desligar o inversor; inspecionar ventilador e pasta térmica dos IGBTs; verificar temperatura ambiente |
3. Diagnóstico por Módulo
Sistema de Resfriamento (A074, A083, A094)
Em aplicações de água e HVAC, o IRIS BLUE frequentemente opera em ambientes úmidos ou com variação acentuada de temperatura. O sistema de resfriamento é o ponto mais vulnerável:
- A083 (FAULT FANS): o IRIS BLUE monitora o ventilador continuamente. Com o inversor energizado (sem motor rodando), verifique se o ventilador inicia. Se não, meça a tensão de alimentação do ventilador no conector interno — deve ser 24 VDC estável
- A094 (Heatsink Overtemperature): este alarme é o estágio final antes do desligamento por proteção. Após A094, verifique o ventilador (pode ter tido A083 previamente não registrado) e reaplique pasta térmica nos módulos IGBT
- Em instalações IP54 externas: verifique se os respiradores do gabinete estão desobstruídos; ambientes com muita poeira ou folhas entupem os filtros de ar em poucos meses
Sensores de Temperatura (A084)
O IRIS BLUE usa dois sensores NTC/PTC para monitorar a temperatura do dissipador. A084 indica falha no segundo sensor:
- Localize o conector do sensor de temperatura na placa de potência (geralmente próximo ao módulo IGBT)
- Com multímetro: meça a resistência nos pinos do conector. NTC típico a 25°C: ~10 kΩ; a 80°C: ~1,5 kΩ. Leitura de infinito (∞) = sensor aberto. Leitura próxima a zero = sensor em curto
- O sensor NTC pode ser substituído por um componente equivalente (mesmo valor de referência — B25/85 conforme datasheet do sensor original)
Placa de Controle / Display (A078)
A078 (MMI KO) é a falha de comunicação entre a CPU principal e o painel de operação. Nos modelos IP54 com teclado separado:
- Verifique o cabo flat (ribbon cable) entre a placa de controle e o display — cabo dobrado, pino oxidado ou conector mal encaixado
- Power cycle completo: desligue, aguarde 2 minutos e religue — em alguns casos uma falha transitória de comunicação se auto-resolve
- Se A078 persistir e o display não acender, o próprio módulo de display pode ter falhado (comum em ambientes com alta umidade — condensação no visor)
Proteções de Motor e Velocidade (A075, A076)
- A075 (Motor Overheated): em bombas subersíveis, um A075 frequente pode indicar bomba presa por detritos, impelidor desgastado aumentando a corrente, ou parâmetro de corrente nominal configurado incorretamente
- A076 (Speed Alarm): em sistemas com válvulas de controle, uma válvula que se abre repentinamente pode fazer o motor ultrapassar a velocidade máxima se o controlador PID estiver mal ajustado — revise os ganhos PID e o limite de frequência máxima
4. Função Multi-Motor: Quando a Falha é de Configuração, Não de Hardware
O IRIS BLUE Plus tem controle multi-motor nativo — gerencia até 8 bombas em paralelo com PID de pressão integrado. Problemas frequentes que parecem ser falha de hardware mas são de configuração:
- Bombas não ligam em sequência: revise os parâmetros de histerese de pressão e tempo mínimo de operação de cada bomba — valores muito próximos causam oscilação liga/desliga
- Sistema não mantém pressão: verifique o sensor de pressão (4–20 mA ou 0–10 V) — leitura incorreta do sensor faz o PID trabalhar na direção errada
- Alarme de comunicação nas bombas auxiliares: no sistema multi-motor, as bombas auxiliares são acionadas por contatos do inversor mestre — verifique os relés de saída R1/R2 e os cabos de comando
Perguntas Frequentes
O que significa o alarme A083 no Santerno IRIS BLUE?
A083 (FAULT FANS) indica anomalia no ventilador interno de resfriamento. O IRIS BLUE monitora o ventilador por feedback de corrente ou sinal de tacômetro. As causas são: ventilador com rolamentos travados, pás quebradas, alimentação 24 VDC ausente ou sensor de rotação com defeito. Substitua o ventilador — peça disponível no mercado de componentes industriais.
O IRIS BLUE exibe A094 — o que fazer?
A094 é o alarme de temperatura crítica do dissipador — o estágio mais grave antes do desligamento definitivo por superaquecimento. Desligue o inversor imediatamente, aguarde esfriar completamente e então: inspecione o ventilador (A083 pode ter ocorrido antes), limpe o dissipador e reaplique pasta térmica nos módulos IGBT. Se o problema persistir após essas ações, o sensor NTC do dissipador pode estar com defeito (leitura errada de temperatura).
O IRIS BLUE Plus pode controlar múltiplos motores em sistema de bombas?
Sim — o IRIS BLUE Plus possui função multi-motor nativa para até 8 bombas com controle PID de pressão integrado. Não é necessário CLP externo para aplicações de pressão constante. A configuração dos parâmetros de histerese, tempo mínimo e setpoint de pressão é feita diretamente no keypad do inversor ou via Modbus RTU.
