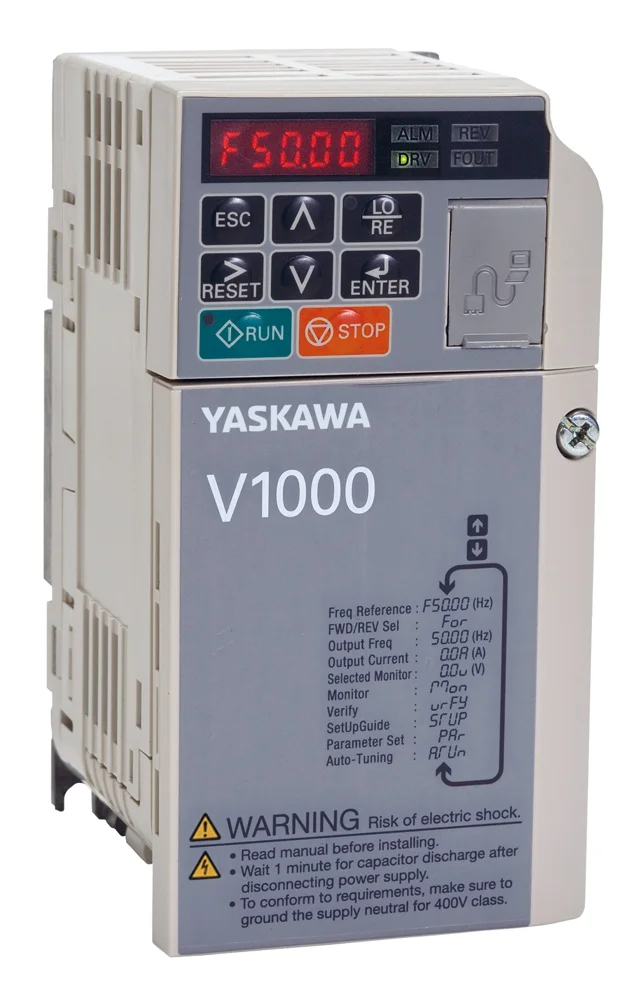

Os inversores Yaskawa são amplamente usados na indústria brasileira, especialmente os modelos V1000 (uso geral compacto), A1000 (alta performance vetorial) e GA700 (substituindo o A1000 na linha atual). Quando apresentam alarme, o display do operador digital exibe um código de duas a quatro letras que identifica o tipo de falha.
Este guia cobre os alarmes mais frequentes, suas causas reais e como diagnosticar cada um antes de enviar o equipamento para reparo.
Tabela Completa de Alarmes Yaskawa — Séries A1000 e V1000
| Código | Descrição | Causa Mais Comum | Diagnóstico |
|---|---|---|---|
| OC | Overcurrent — sobrecorrente de saída | Curto na saída, motor com espira, rampa curta, IGBT com fuga | Desconecte o motor; se OC persiste sem motor, é IGBT defeituoso |
| OV | Overvoltage — sobretensão no barramento DC | Frenagem rápida sem resistor, rede com pico de tensão | Verifique resistor de frenagem; aumente C1-02 (rampa de desaceleração) |
| UV1 | Undervoltage — tensão DC do barramento baixa | Falta de fase na alimentação, diodo de retificação queimado, queda de tensão na rede | Meça tensão AC nas três fases de entrada; verifique diodos retificadores |
| UV2 | Undervoltage da fonte de controle | Falha na fonte interna de 5/15 VDC, capacitores de filtro internos degradados | Medir tensão da fonte de controle; enviar para reparo de placa |
| OH | Overheating — superaquecimento do heatsink | Ventilador defeituoso, temperatura ambiente alta, filtro entupido | Verifique rotação do ventilador; limpe o radiador; medir temperatura ambiente no painel |
| oL1 | Motor overload — sobrecarga do motor | Carga mecânica excessiva, ajuste de corrente nominal incorreto (E2-01) | Verifique parâmetro E2-01 (deve ser = In do motor na plaqueta) |
| oL2 | Drive overload — sobrecarga do próprio drive | Drive subdimensionado para a carga, ciclo de trabalho excessivo | Verifique corrente de saída vs. In do drive; considere drive de maior capacidade |
| CPF | Control Power Fault — falha na placa de controle | Defeito na placa de controle ou na interface com placa de potência | Requer reparo técnico — não é resolvido por reset |
| bUS | Bus error — falha de comunicação serial | Cabo Modbus/fieldbus com problema, timeout do mestre, módulo de comunicação defeituoso | Verifique cabeamento; aumente timeout H5-09; teste sem fieldbus |
| GF | Ground Fault — falta à terra na saída | Isolamento do motor comprometido, cabo motor com isolação rompida | Medir isolamento motor+cabo com megômetro 500V (deve ser >1 MΩ) |
| EF | External Fault — falha externa | Sinal de falha no terminal de entrada S3–S7 programado como EF | Verifique o dispositivo que aciona o terminal de entrada EF |
Como Ler o Histórico de Alarmes no A1000
O A1000 armazena os últimos 10 alarmes com as condições de operação do momento do fault. Acesse pelo operador digital:
- Pressione MENU
- Navegue até Monitor (U)
- Selecione U2: Fault Trace
- U2-01 = último fault; U2-02 a U2-10 = histórico
- Dentro de cada U2-xx, veja: frequência (U2-02), corrente (U2-03), tensão DC (U2-05), temperatura (U2-09)
Esse histórico é a primeira coisa que a FIXTRON verifica ao receber um drive para diagnóstico — ele revela se o fault ocorreu em sobrecorrente real, superaquecimento ou evento elétrico.
Comparativo de Séries: V1000, A1000 e GA700
| Série | Faixa de Potência | Tipo de Controle | Aplicação Típica | Status |
|---|---|---|---|---|
| V1000 | 0,1–18,5 kW | V/F e vetorial aberto | Bombas, ventiladores, uso geral compact | Linha ativa |
| A1000 | 0,4–315 kW | Vetorial com encoder (closed loop) | Máquinas CNC, guinchos, extrusoras | Em descontinuação (GA700 substitui) |
| GA700 | 0,4–630 kW | Vetorial com/sem encoder, PM | Todas as aplicações A1000 + motores de imã permanente | Linha atual substituta do A1000 |
| J1000 | 0,1–4 kW | V/F simples | Ventiladores pequenos, bombas simples | Linha ativa (entry level) |
Alarme OC sem Motor Conectado = IGBT Defeituoso
Se o drive apresentar alarme OC mesmo com os terminais U, V, W desconectados do motor, a causa é interna: IGBT com fuga de corrente ou curto coletor-emissor. Tentar rearmar repetidamente com IGBT defeituoso agrava o dano para os outros IGBTs da mesma fase e pode comprometer os drivers de gate. Desligue imediatamente e envie para diagnóstico.
Inversor Yaskawa com Defeito?
A FIXTRON repara inversores Yaskawa V1000, A1000, J1000 e GA700 a nível de componente. Laudo técnico, garantia de 6 meses, prazo médio de 5 dias úteis. Enviamos e recebemos de todo o Brasil.
Perguntas Frequentes
OC indica sobrecorrente de saída. Verifique: 1) Motor com isolamento comprometido (megômetro 500V, deve ter >1 MΩ); 2) Curto entre fases no cabo (resistência entre fases no cabo); 3) Rampa de aceleração muito curta (aumente C1-01); 4) IGBT com fuga (se OC ocorre mesmo sem motor, é IGBT defeituoso).
CPF é Control Power Fault — falha no sistema de controle interno, especificamente na comunicação entre a placa de controle e a placa de gate drive dos IGBTs. Causa: defeito na placa de controle ou na interface interna. Não é resolvido por reset — exige reparo a nível de componente.
Acesse pelo operador: MENU > Monitor (U) > U2: Fault Trace. U2-01 = último fault, U2-02 a U2-10 = histórico. Cada entrada mostra frequência, corrente, tensão DC e temperatura no momento do fault — informação essencial para diagnóstico técnico.
Sim. Os drives Yaskawa usam IGBTs e diodos substituíveis, e as placas de controle são reparáveis. A FIXTRON realiza reparo nas séries V1000, A1000, J1000 e GA700, com garantia de 6 meses e prazo médio de 5 dias úteis.
