O WEG CFW500 é um inversor de frequência compacto para aplicações de 0,5 a 30 CV, com display de 7 segmentos que exibe o estado de operação, parâmetros e códigos de falha. Quando esse display apaga completamente — sem nenhum segmento aceso, sem nenhum LED de status — não se trata de um código de erro: é um sinal de que a eletrônica de controle não está recebendo tensão de alimentação.
O componente responsável por essa alimentação é a fonte chaveada interna (SMPS — Switched-Mode Power Supply), um circuito flyback que deriva as tensões de controle diretamente do barramento DC do inversor. Quando essa fonte falha, o CFW500 para de responder completamente: display apagado, sem reação a qualquer comando, como se o equipamento não existisse.
Este guia apresenta a cadeia de energia do CFW500, como identificar em qual ponto ela está rompida e os modos de falha da SMPS interna — sem necessidade de abrir o inversor nos primeiros passos.
1. O que alimenta o display do CFW500
O CFW500 opera internamente com dois domínios de tensão completamente separados:
- Barramento DC de alta tensão — gerado pela retificação da tensão CA de entrada (tipicamente ~310 V DC para entrada 220 V e ~535 V DC para entrada 380 V). É desse barramento que os IGBTs sintetizam a tensão variável para o motor.
- Tensões de controle de baixa tensão — geradas pela fonte chaveada interna a partir do barramento DC. Alimentam a placa de controle, o display, os drivers de gate dos IGBTs e os circuitos de proteção.
A fonte chaveada interna é um conversor flyback isolado: um MOSFET de alta tensão chaveia o barramento DC em alta frequência, transferindo energia por um transformador de ferrite para o lado de baixa tensão. Esse isolamento galvânico é obrigatório para separar a lógica de controle (referenciada ao GND de sinal) do barramento de alta tensão.
Em condições normais, quando o CFW500 é energizado, a sequência ocorre em milissegundos:
- A tensão CA entra pelos bornes de entrada e o retificador de diodos carrega o barramento DC via circuito de pré-carga
- Com o barramento DC estabelecido, a fonte chaveada interna parte e gera as tensões de controle
- A placa de controle recebe alimentação e inicializa o firmware — o display acende mostrando a tela de inicialização (tipicamente o estado "r d y" ou a versão do firmware)
Se qualquer etapa dessa sequência falhar, o display fica apagado. O diagnóstico é identificar qual etapa está rompida.
2. Display apagado vs. código de falha: diferença crítica
É fundamental não confundir dois sintomas distintos antes de iniciar o diagnóstico:
| Sintoma | Significado | O que está funcionando |
|---|---|---|
| Display completamente apagado — nenhum segmento, nenhum LED, nenhuma reação ao teclado | A eletrônica de controle não tem alimentação. O firmware não está executando. | Potencialmente: apenas o barramento DC (se a entrada CA estiver OK) |
| Display aceso mostrando código F.xxx — ex.: F.001, F.002, F.070 | O drive está alimentado e operando normalmente; detectou uma condição de falha de processo. | Toda a eletrônica de controle, a fonte chaveada, o firmware |
| Display aceso mostrando "- - -" ou tela congelada | Alimentação presente mas firmware não inicializou — possível falha de firmware ou placa de controle | Fonte chaveada (parcialmente), mas placa de controle com problema |
| Display piscando ou apagando intermitentemente | Alimentação instável — ripple excessivo na saída da SMPS, capacitor com ESR elevado | Fonte chaveada (degradada), placa de controle (operando com instabilidade) |
Este artigo trata do primeiro caso: display completamente apagado, que aponta para um problema na cadeia de energia, antes ou dentro da fonte chaveada interna.
3. Tabela de sintomas: da entrada CA até a placa de controle
O caminho de energia do CFW500 tem quatro pontos de falha possíveis. A tabela abaixo organiza o diagnóstico por ponto:
| Ponto de falha | Causa típica | Como confirmar |
|---|---|---|
| Ausência de tensão CA na entrada | Disjuntor aberto, fusível externo, falha no painel elétrico | Medir tensão nos bornes R/S/T (ou L1/L2) com multímetro AC |
| Fusível interno de entrada aberto | Curto na ponte retificadora ou sobrecorrente de entrada | Tensão CA presente nos bornes de entrada, mas barramento DC ausente. Requer abertura do inversor para inspeção visual e medição de continuidade do fusível. |
| Barramento DC ausente com CA presente | Ponte retificadora com diodo em circuito aberto, resistor de pré-carga em circuito aberto, ou relé de bypass da pré-carga não fechando | Medir tensão DC nos bornes DC+ e DC- (quando acessíveis), ou nos pontos de teste da placa de potência após descarga dos capacitores |
| Barramento DC presente, display apagado | Fonte chaveada interna com defeito (causa mais frequente neste cenário) | Medir tensões de saída da SMPS nos pontos de teste da placa de controle — requer bancada |
| SMPS com saída correta, display apagado | Placa de controle com curto no regulador de tensão local, display defeituoso, ou trilha aberta | Inspecionar placa de controle para componentes danificados; testar display em bancada |
4. Sequência de diagnóstico passo a passo
Passo 1 — Confirme que a tensão CA de entrada está presente
Com o multímetro em AC, meça a tensão entre cada par de fases nos bornes de entrada do CFW500. Para aplicações trifásicas 380 V, o esperado é 380–415 V entre fases. Para 220 V, 200–240 V. Se a tensão estiver ausente em uma ou mais fases, o problema está antes do inversor — disjuntor, fusível externo, cabo de alimentação. O inversor nada tem a ver com o defeito.
Passo 2 — Identifique se o barramento DC está sendo gerado
Com a tensão CA confirmada, verifique se o barramento DC interno está sendo estabelecido. Alguns modelos do CFW500 possuem bornes DC+ e DC- acessíveis externamente — meça com multímetro em DC. Se o barramento DC estiver ausente com CA presente, o caminho de falha aponta para o circuito de retificação e pré-carga (retificador de diodos, resistor de pré-carga, relé ou triac de bypass). Esse diagnóstico já requer trabalho em laboratório com o inversor desmontado.
Passo 3 — Com barramento DC presente e display apagado: foco na SMPS
Se o barramento DC está presente (confirmado por medição) mas o display permanece apagado, a causa mais provável é falha na fonte chaveada interna. Nesse ponto, o diagnóstico exige acesso ao interior do inversor e medição das tensões de saída da SMPS nos pontos de teste da placa de controle — trabalho que deve ser feito em bancada especializada, com o inversor desligado da rede e o barramento descarregado.

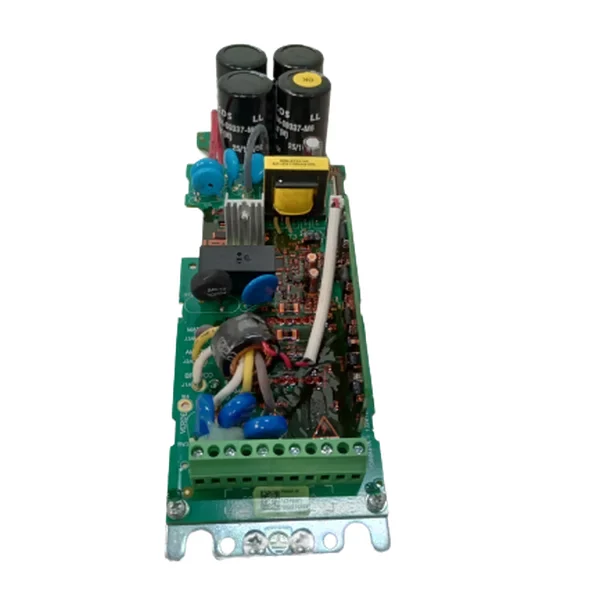

Passo 4 — Inspeção visual da placa de controle e da SMPS
Com o inversor na bancada, barramento descarregado e verificado com multímetro, inspecione as placas visualmente com boa iluminação e lupa:
- Componentes com marca de queimado (escurecimento, resíduo marrom ou preto)
- Capacitores eletrolíticos com topo abaulado ou eletrólito extravasado na base
- Trilhas da PCB levantadas ou rompidas
- Componentes com corpo rachado ou com marca de arco elétrico próxima
A ausência de dano visual não descarta a falha — capacitores com ESR elevado e resistores de startup em circuito aberto frequentemente parecem normais visualmente.
CFW500 com display apagado e precisa de diagnóstico?
Identificamos a falha na fonte chaveada, na placa de controle ou no circuito de retificação — reparo com garantia de 6 meses. Recebemos de todo o Brasil por transportadora.
5. Modos de falha da fonte chaveada interna
A fonte chaveada interna do CFW500 opera em condições de alta tensão (barramento DC) e temperatura elevada durante anos. Os componentes que falham com maior frequência são:
1. Capacitores eletrolíticos de saída com ESR elevado (mais comum em inversores com mais de 5 anos)
Os capacitores eletrolíticos nas saídas de baixa tensão da SMPS perdem capacitância e aumentam a ESR (resistência série equivalente) com o tempo e a temperatura. Um capacitor com ESR elevado permite que o ripple de alta frequência da SMPS passe para a alimentação da placa de controle. Esse ripple pode causar falhas intermitentes (display piscando, reinicializações espontâneas) antes de evoluir para falha permanente (display apagado). Visualmente esses capacitores frequentemente parecem normais — o diagnóstico é feito por medição de ESR ou substituição preventiva.
2. Resistores de startup do controlador PWM em circuito aberto
O CI controlador PWM da SMPS precisa de um ponto de partida: ao energizar o inversor, resistores de alto valor conectados ao barramento DC fornecem uma corrente inicial para carregar o capacitor de bootstrap do controlador até a tensão mínima de operação. Se esses resistores abrirem (defeito comum após surtos de tensão ou envelhecimento), o controlador nunca recebe tensão suficiente para iniciar — a SMPS não parte, e o display permanece apagado. Esses resistores geralmente têm aspecto normal visualmente mesmo quando em circuito aberto; a confirmação é feita com multímetro em modo de resistência.
3. CI controlador PWM com defeito
O circuito integrado controlador da SMPS pode ser danificado por picos de tensão (surtos da rede que se propagam pelo barramento DC) ou por falha do MOSFET principal que gera estresse reverso nos pinos de controle. A falha do CI controlador impede completamente a operação da SMPS. O diagnóstico definitivo é feito com a substituição do CI — antes disso, é preciso garantir que a causa do dano (surto, MOSFET com curto) foi eliminada, ou o CI novo será danificado na primeira energização.
4. Optoacoplador de realimentação com defeito
A tensão de saída da SMPS é regulada por uma malha de realimentação que usa um optoacoplador para cruzar a barreira de isolamento: o lado secundário mede a tensão de saída e envia um sinal via optoacoplador para o CI controlador no lado primário ajustar o duty-cycle. Se o optoacoplador falhar (degradação do LED interno, fotorreceptor aberto), a realimentação é perdida. Dependendo do modo de falha, a SMPS pode entrar em proteção por sobretensão e desligar (display apagado), ou pode operar com tensão de saída incorreta (placa de controle com tensão fora da faixa → comportamento errático ou falha).
5. MOSFET principal da SMPS em curto
O MOSFET de chaveamento da SMPS opera em alta tensão e alta frequência, sendo um componente sob alto estresse. Um surto de tensão no barramento DC ou uma falha no circuito de snubber pode causar o curto do MOSFET. Com o MOSFET em curto, o barramento DC é conectado diretamente ao transformador de ferrite — a corrente sobe rapidamente, o fusível interno (quando presente) abre ou o MOSFET se torna circuito aberto por fusão. O resultado é SMPS sem operação e display apagado. Esse modo de falha frequentemente deixa marca visível (escurecimento, odor) na placa.
6. Quando o reparo em laboratório é necessário
A partir do Passo 3 do diagnóstico (barramento DC presente, display apagado), o trabalho em campo esgota suas possibilidades. O reparo em laboratório é necessário para:
- Medir as tensões de saída da SMPS nos pontos de teste da placa — exige bancada isolada, multímetro calibrado e conhecimento do diagrama de blocos do circuito
- Medir ESR dos capacitores de saída — requer medidor de ESR dedicado ou capacímetro com função ESR
- Substituir o CI controlador PWM, MOSFET ou optoacoplador — componentes SMD de passo fino que exigem estação de solda adequada
- Verificar a integridade do transformador de ferrite — medição de indutância e isolamento entre enrolamentos primário e secundário
- Teste funcional após reparo — a SMPS precisa ser testada com carga controlada antes de reinstalar no inversor
Além da SMPS, o técnico em laboratório deve verificar se o evento que causou a falha da fonte chaveada também danificou a placa de controle. Surtos de tensão severos podem danificar componentes na placa de controle mesmo quando a SMPS absorve parte do impacto — reparar apenas a SMPS sem verificar a placa de controle pode resultar em falha na reenerização.
Para o CFW500, a Fixtron verifica toda a cadeia de energia — retificador, pré-carga, barramento DC, SMPS e placa de controle — antes de devolver o inversor, com teste de ciclo completo em bancada de carga antes da liberação.
7. Perguntas Frequentes
Display completamente apagado indica que a placa de controle não está recebendo tensão de alimentação. A causa mais frequente é falha na fonte chaveada interna (SMPS), que deriva as tensões de controle do barramento DC. A falha pode ser em capacitores de saída com ESR elevado, resistores de startup em circuito aberto, CI controlador PWM danificado ou optoacoplador de realimentação com defeito. Outras causas possíveis: ausência de tensão CA de entrada (problema antes do inversor) ou barramento DC não estabelecido (problema no circuito de retificação/pré-carga).
São sintomas completamente diferentes. Display apagado significa que a eletrônica de controle não tem alimentação — o firmware não está sendo executado, nenhuma função do drive está ativa. Código de falha no display (F.001, F.002, A.xxx) significa que o drive está normalmente alimentado, o firmware está rodando, e foi detectada uma condição de falha de processo (sobrecorrente, sobretensão, sobretemperatura, falha de comunicação, etc.). Se o display mostrar qualquer coisa — mesmo um ponto ou um travessão — a SMPS está funcionando. Se não mostrar nada, a SMPS é a suspeita principal.
Em modelos com bornes DC+ e DC- acessíveis externamente, meça com multímetro em DC. Para entrada 220 V trifásico, o barramento nominal é ~310 V DC. Para 380 V, ~535 V DC. Se o barramento estiver ausente mas a tensão CA estiver presente nos bornes de entrada, o problema está no circuito de retificação ou pré-carga — não na SMPS. Atenção: o barramento DC permanece carregado por minutos após desligar o inversor. Aguarde descarga completa antes de qualquer acesso interno.
Os mais suscetíveis são: (1) capacitores eletrolíticos nas saídas de baixa tensão — secam com o tempo, causam ripple excessivo; (2) resistores de startup do CI controlador — podem abrir por envelhecimento ou surto, impedindo a partida da SMPS; (3) o CI controlador PWM — danificado por picos de tensão; (4) o optoacoplador de realimentação — perda do controle de tensão de saída. Visualmente, esses defeitos geralmente não aparecem como queimado — requerem medição para diagnóstico definitivo.
Na grande maioria dos casos, o reparo é viável. Se o problema está na SMPS (capacitores, resistores de startup, CI controlador), a substituição dos componentes defeituosos restaura o funcionamento. Se o surto foi severo e danificou também a placa de controle, o custo sobe. Para CFW500 de até 5 CV, um inversor novo pode ser economicamente competitivo com o reparo — o técnico deve orçar antes de decidir. Para potências acima de 7,5 CV, o reparo especializado costuma ser mais vantajoso que a reposição.
