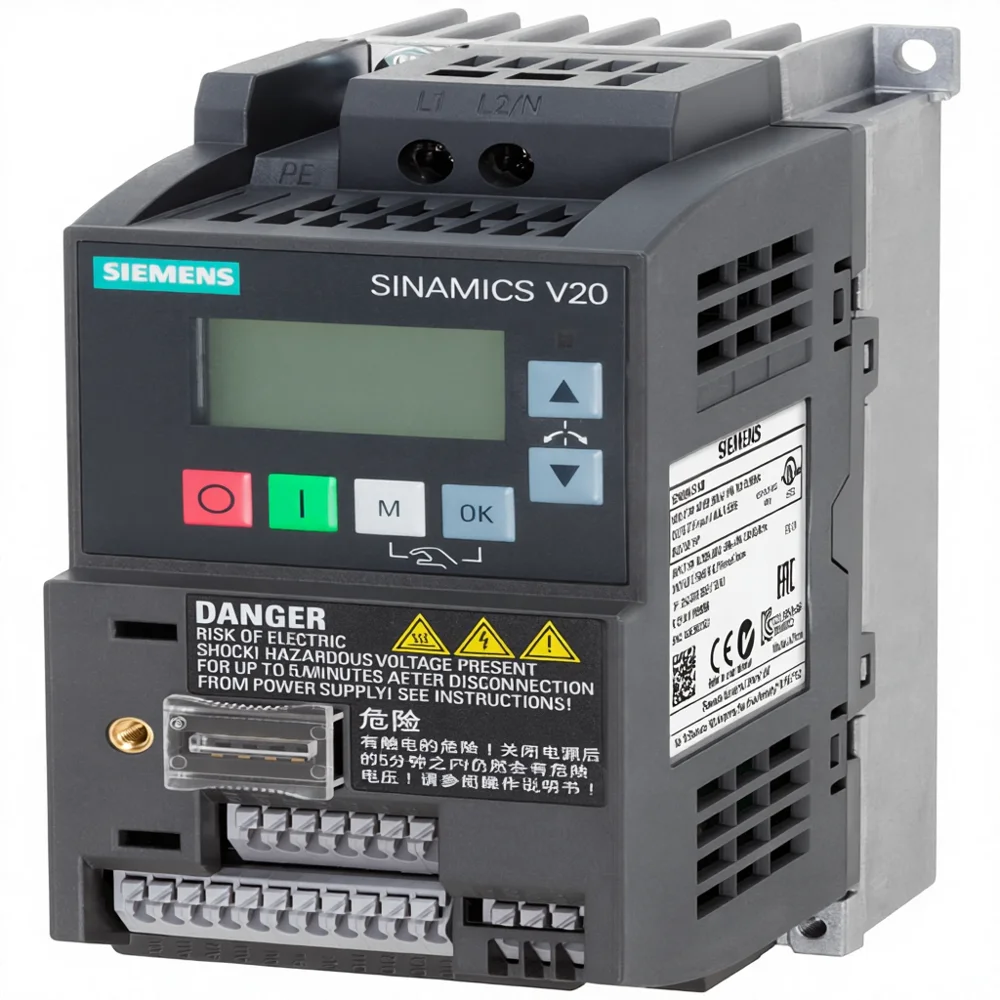

1. Fonte Siemens
O V20 exibe falhas no BOP no formato F + número. As falhas elétricas/térmicas mais comuns na partida e operação são F1 a F5. Há também F11 (motor overtemperature) e F12 (inverter overtemperature — em algumas listas de list manual), que não substituem F4.
2. Tabela F1–F5
| Falha | Nome (EN / uso comum) | Significado (manuais V20) |
|---|---|---|
| F1 | sobrecorrente (overcurrent) | Sobrecorrente de saída / motor |
| F2 | sobretensão (overvoltage) | Sobretensão no circuito intermediário (DC link) |
| F3 | subtensão (undervoltage) | Subtensão no circuito intermediário |
| F4 | Inverter overtemperature | Sobretemperatura do inversor |
| F5 | Inverter I2t / overload | Sobrecarga térmica do inversor (I²t) |
3. F1 e F2 — corrente e DC link alto
F1 sobrecorrente (overcurrent)
Sobrecorrente na saída. Na prática de comissionamento Siemens e diagnóstico V20: verificar motor (livre de travamento), cabo, curto, e se a rampa de aceleração / carga está compatível. Não force reset com cheiro de queimado.
F2 sobretensão (overvoltage)
Sobretensão do DC link — tipicamente regeneração em desaceleração rápida, rede alta ou freio dinâmico inadequado/ausente (quando a aplicação exige). Estender desaceleração e checar tensão de rede são as primeiras linhas dos guias de aplicação.
4. F3, F4 e F5
F3 subtensão (undervoltage)
Subtensão no DC link: rede baixa, falta de fase, contator/fusível ou queda sob carga. Medir L–L na entrada com o drive sob carga.
F4 Inverter overtemperature
Sobretemperatura do inversor: ventilação do painel, ambiente, sujeira no dissipador, ventilador. Reduzir carga e melhorar refrigeração antes de condenar o hardware.
F5 Inverter I2t
Sobrecarga térmica integrada (I²t) do inversor — ciclo de carga acima da capacidade térmica do frame, ou motor/inversor subdimensionados.
5. Ordem de verificação
- Anote o código F e o momento (partida, freio, regime).
- F1: motor/cabo/isolamento; F2: rampa e rede; F3: alimentação; F4/F5: térmica e ciclo.
- Consulte o Instruções de operação (Operating Instructions) do seu V20 para parâmetros de rampa e limiares do frame.
- Se a falha persiste com motor desconectado (F1), encaminhe para diagnóstico de potência.
SINAMICS V20 em falha?
Diagnóstico e reparo Siemens. Logística nacional Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
sobrecorrente (overcurrent) — sobrecorrente de saída/motor, conforme a lista de faults do SINAMICS V20.
sobretensão (overvoltage) — sobretensão no circuito intermediário (DC link).
F3 é subtensão (undervoltage) no DC link; falta de fase é uma causa possível de subtensão, mas o código em si é subtensão do link.
Não. F4 é sobretemperatura do inversor; F5 é sobrecarga I²t (integral térmica de corrente).
No Instruções de operação (Operating Instructions) / List Manual do SINAMICS V20 da Siemens para a sua revisão.
