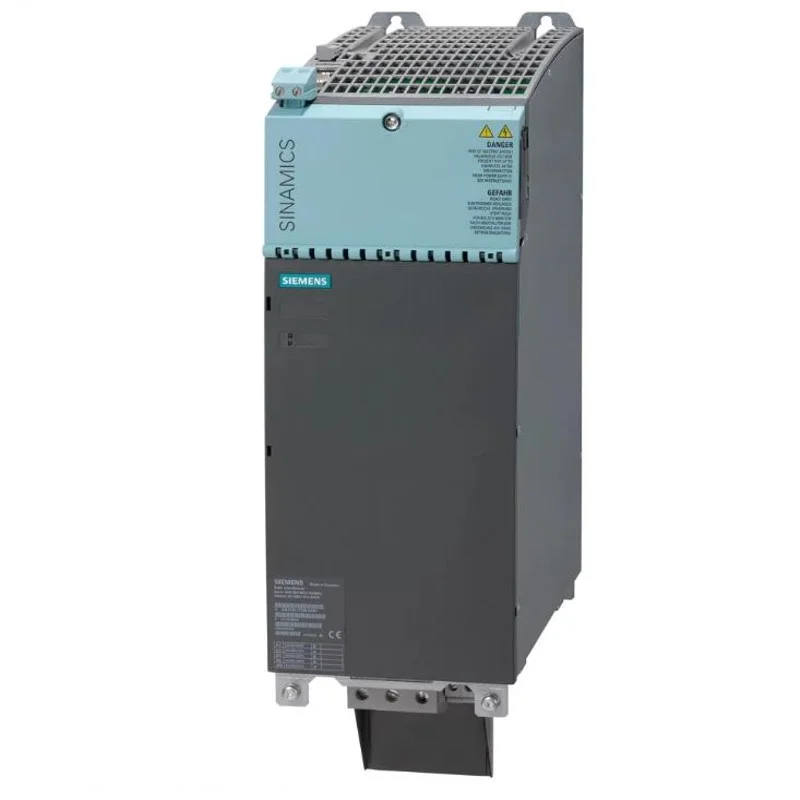

O Sinamics é a linha de drives da Siemens que vai do simples inversor G120 até o sofisticado servo drive S120 para máquinas CNC e robótica. Com arquitetura modular e comunicação PROFINET/PROFIDRIVE, é a plataforma de acionamento mais usada em máquinas europeias no Brasil.
Quando um Sinamics falha, os alarmes exibidos no display ou no STARTER/TIA Portal são o principal guia de diagnóstico. Este artigo detalha os alarmes mais comuns e os componentes que mais falham.
Alarmes Mais Comuns no Sinamics S120
Componentes que Mais Falham no Sinamics S120
1. Módulo de Potência (Power Module) — IGBTs Queimados
Os IGBTs do módulo de potência são os componentes mais vulneráveis a falhas por curto-circuito no motor, sobrecarga severa ou surtos de tensão. Quando um IGBT falha em curto, o alarme F30001 aparece imediatamente e o módulo não habilita mais.
2. Placa de Controle CU320-2 — Falha de Firmware ou Hardware
A Control Unit CU320-2 processa toda a lógica do acionamento e comunica com o PROFINET. Pode falhar por: surtos de tensão, falha na memória Compact Flash (que guarda os parâmetros), ou defeito nos chips de interface. Sintoma típico: drive não inicializa ou perde os parâmetros após cada desligamento.
3. Módulo de Encoder SMC20/SMC30 — Sinal de Posição Perdido
Os módulos SMC recebem o sinal do encoder do motor servo e o convertem para o barramento DRIVE-CLiQ. Um SMC com defeito gera o alarme F07900 e impede a operação do eixo em malha fechada.
4. Módulo de Infeed (ALM/BLM) — Retificador com Defeito
O módulo de infeed (Active Line Module ou Basic Line Module) converte a tensão AC da rede em barramento DC para os módulos de motor. Falha aqui = todos os eixos do sistema S120 ficam sem tensão de barramento (alarme F0003 em todos).
5. Capacitores do Barramento DC — Envelhecimento
Os capacitores eletrolíticos do barramento DC degradam com o tempo, especialmente em sistemas com muitos ciclos de aceleração/frenagem. Capacitores com capacitância reduzida causam instabilidade de tensão, alarmes esporádicos de overvoltage/undervoltage e ruído acústico no módulo.
Tabela de Preços de Reparo — Sinamics S120
Módulo de Potência (até 11 kW)
Troca de IGBTs e driver de gate
Módulo de Potência (15–55 kW)
Reparo ou troca do módulo completo
Placa CU320-2
Reparo ou substituição da control unit
Módulo SMC20/SMC30
Troca do módulo de encoder
Atenção ao Barramento DC — Capacitores Carregados
Após desligar um sistema Sinamics S120, os capacitores do barramento DC podem manter tensões acima de 600V por vários minutos. Aguarde pelo menos 5 minutos após o desligamento e confirme a descarga com voltímetro antes de tocar nos componentes internos dos módulos. O LED vermelho de descarga nos módulos Booksize indica que a tensão ainda está presente.
Servo Drive Siemens Sinamics com Defeito?
A FIXTRON repara servo drives Siemens Sinamics S120, S210 e G120: módulos de potência, CU320, SMC20/30 e ALM/BLM. Laudo técnico e garantia no reparo.
Perguntas Frequentes
F0001 é 'Overcurrent' — sobrecorrente detectada. Causas: curto no motor ou cabo, motor com isolação degradada, IGBT com defeito, ou parametrização incorreta. Desconecte o motor e teste em vazio: se F0001 não aparecer sem motor, o problema está no motor ou no cabo.
STO ativo sem comando intencional: verifique a fiação das entradas STO (deve ter 24V para habilitar), os parâmetros p9601/p9801, conectores com mau contato, ou falha no cartão SMC. Verifique r9773 e r9723 para ver o estado do STO. Em aplicações sem STO, curte as entradas com 24V para eliminar essa proteção.
S210 é compacto, para eixo único (0,05–7 kW), com par pré-configurado motor+drive e comissionamento automático. S120 é modular, cobre até centenas de kW, permite multi-eixos em barramento DC comum — mais flexível para máquinas complexas. Para uma prensa CNC, o S120; para uma esteira com um eixo, o S210.
Módulo de potência até 11 kW: R$ 1.800–3.500; de 15–55 kW: R$ 3.500–8.000. Placa CU320: R$ 1.200–2.500. Módulo SMC20/30: R$ 700–1.400. Em geral, o reparo representa 20–40% do valor de um módulo novo, tornando-se economicamente viável na maioria dos casos.
