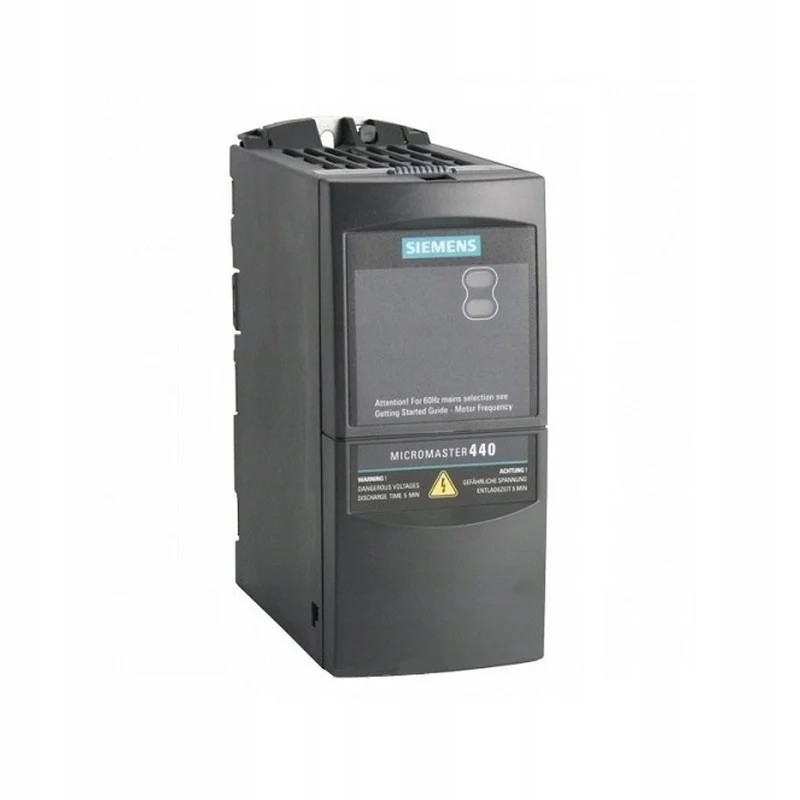

O Siemens Micromaster 440 é um dos inversores de frequência mais populares na indústria brasileira. Mesmo com a Siemens tendo lançado a linha SINAMICS G120 como sucessora, milhares de unidades Micromaster 440 continuam em operação em fábricas, estações de tratamento de água, sistemas HVAC e linhas de produção por todo o Brasil. Sua robustez e versatilidade fizeram dele um padrão de mercado por mais de uma década, o que torna o conhecimento sobre seus códigos de falha essencial para equipes de manutenção industrial.
Neste artigo, detalhamos os principais códigos de falha do Micromaster 440, explicamos a diferença entre faults e alarms, apresentamos um guia de troubleshooting para cada erro e discutimos quando vale a pena reparar versus migrar para um inversor mais moderno.
Diferença entre Faults (F) e Alarms (A) no Micromaster 440
No Micromaster 440, a Siemens utiliza dois níveis de sinalização de problemas:
- Faults (F): São falhas graves que fazem o inversor desligar imediatamente o motor e travar. O display exibe um código iniciado por "F" (ex.: F001). O inversor só volta a operar após a eliminação da causa e um comando de reset manual.
- Alarms (A): São avisos de condições anormais que não causam parada imediata. O display exibe um código iniciado por "A" (ex.: A501). O inversor continua operando, mas se a condição persistir ou se agravar, pode evoluir para uma Fault.
Dica Prática
Para acessar o histórico de falhas no Micromaster 440, navegue até o parâmetro r0947 (código da última falha) e r0949 (histórico de falhas). Anote sempre o código e as condições de operação no momento da falha — essas informações são valiosas para o diagnóstico.
Tabela de Códigos de Fault (F) — Micromaster 440
Abaixo estão os códigos de fault mais frequentes e suas causas prováveis:
| Código | Nome | Descrição / Causa Provável |
|---|---|---|
| F001 | Overcurrent | Corrente de saída ultrapassou o limite instantâneo (~200% da corrente nominal). Causas: curto-circuito no motor ou cabo, carga mecânica travada, módulo IGBT danificado ou rampa de aceleração muito curta. |
| F002 | Overvoltage | Tensão no barramento DC acima do limite (~820 V para modelos 400 V). Causas: desaceleração rápida sem resistor de frenagem, tensão de rede elevada ou capacitores do barramento sobrecarregados por energia regenerativa. |
| F003 | Undervoltage | Tensão no barramento DC abaixo do mínimo (~200 V para modelos 400 V). Causas: queda na rede elétrica, perda de fase, fusível queimado, falha na ponte retificadora ou capacitores degradados. |
| F004 | Inverter Overtemp | Temperatura interna do inversor excedeu o limite seguro. Causas: ventilador parado/obstruído, temperatura ambiente acima de 40°C, dissipador sujo ou carga excessiva prolongada. |
| F005 | Converter Overload | Inversor operou acima de sua capacidade térmica por tempo prolongado (~150% por mais de 60 s). Causas: inversor subdimensionado, ciclo de carga muito exigente ou ventilação inadequada. |
| F011 | Motor Overtemp | Proteção de sobretemperatura do motor ativada via PTC/KTY ou modelo térmico (I²t). Causas: motor sobrecarregado, ventilação do motor insuficiente (em baixas rotações sem ventilação forçada) ou sensor PTC com defeito. |
| F015 | Motor Stalled | Corrente no motor atingiu o limite de stall configurado por tempo superior ao permitido. Causas: carga mecânica excessiva, rolamento do motor travado, correia/acoplamento bloqueado. |
| F051 | EEPROM Fault | Erro de leitura/escrita na memória EEPROM da placa de controle. Os parâmetros podem estar corrompidos. Causas: envelhecimento da memória, pico de tensão na alimentação ou falha no hardware da placa de controle. |
Atenção — F051 EEPROM Fault
Se o inversor apresentar F051, tente restaurar os parâmetros de fábrica (P0010 = 30). Se a falha persistir, a placa de controle precisa de reparo ou substituição. Nunca ignore este código — parâmetros corrompidos podem levar a comportamento imprevisível do motor.
Guia de Troubleshooting por Código de Falha
F001 — Overcurrent (Sobrecorrente)
Este é o fault mais comum no Micromaster 440 e pode ter origem tanto externa (motor/cabo) quanto interna (módulo de potência).
- Desconecte os cabos do motor nos terminais U, V, W do inversor.
- Tente fazer o inversor operar sem carga. Se F001 persistir, o problema é interno — provavelmente IGBT em curto-circuito.
- Se o inversor funcionar sem carga, meça a isolação do motor e dos cabos com megôhmetro (500 V DC). A resistência deve ser superior a 1 MΩ.
- Verifique se os parâmetros do motor estão corretos: P0304 (tensão nominal), P0305 (corrente nominal), P0307 (potência nominal).
- Aumente o tempo de aceleração em P1120 se a falha ocorre apenas na partida.
F002 — Overvoltage (Sobretensão)
- Aumente o tempo de desaceleração em P1121. A causa mais comum é energia regenerativa durante frenagem.
- Verifique se há resistor de frenagem instalado. No Micromaster 440, os terminais de conexão são DC+/DC- (modelos menores têm resistor interno opcional).
- Meça a tensão da rede. Valores acima de 440 V em redes 380/400 V podem causar este fault.
- Ative a rampa de desaceleração automática via P1240 (Vdc-max controller) para que o inversor estenda automaticamente a rampa ao detectar sobretensão.
F003 — Undervoltage (Subtensão)
- Meça a tensão nas três fases de entrada do inversor com multímetro.
- Verifique o disjuntor e fusíveis de alimentação.
- Inspecione a contatora de alimentação — contatos desgastados causam queda de tensão.
- Se o inversor apresenta F003 ao energizar mas a rede está normal, os capacitores do barramento DC podem estar degradados (capacitância abaixo de 80% do nominal).
F004 — Inverter Overtemp (Sobretemperatura)
- Verifique se o ventilador do inversor está funcionando. Nos modelos maiores (Frame C e acima), o ventilador é acessível pela parte traseira.
- Limpe o dissipador e as aletas de ventilação com ar comprimido seco.
- Verifique a temperatura dentro do painel. Se superior a 40°C, instale ventilação forçada ou ar-condicionado no painel.
- Consulte o parâmetro r0035 (temperatura do inversor) para monitorar a evolução térmica em tempo real.
F051 — EEPROM Fault
- Tente um reset de fábrica: P0010 = 30, depois P0970 = 1.
- Se o reset for bem-sucedido, reparametrize o inversor e monitore por 48 horas.
- Se F051 retornar após o reset, a memória EEPROM está com defeito físico. A placa de controle precisará de reparo com substituição do chip de memória.
Falhas Comuns de Hardware no Micromaster 440
Além dos códigos de falha exibidos no display, o Micromaster 440 está sujeito a problemas de hardware que se desenvolvem com o tempo:
Degradação dos Módulos de Potência
Os IGBTs do módulo de potência sofrem desgaste por ciclagem térmica ao longo dos anos. Sinais incluem F001 intermitente, ruído excessivo no motor e aquecimento anormal. A medição dos IGBTs com multímetro na escala de diodo pode revelar curto-circuito ou circuito aberto antes de uma falha catastrófica.
Envelhecimento de Capacitores Eletrolíticos
Capacitores do barramento DC perdem capacitância com o tempo, especialmente em ambientes quentes. Após 7-10 anos de operação, é recomendável medir a capacitância e substituir se abaixo de 80% do nominal. Sintomas: F002/F003 intermitentes, ripple de tensão no barramento DC e instabilidade na operação do motor.
Falha do Ventilador
Ventiladores são componentes de desgaste com vida útil típica de 3-5 anos em ambientes industriais. Rolamentos desgastados produzem ruído antes de travar completamente. Substituição preventiva é altamente recomendada para evitar F004 e danos térmicos aos semicondutores.
Problemas na Placa de Controle
Falhas na placa de controle se manifestam como F051, comportamento errático, perda de comunicação ou impossibilidade de parametrização. Podem ser causadas por envelhecimento de componentes, picos de tensão ou contaminação por umidade. O reparo envolve diagnóstico em bancada com substituição de componentes SMD específicos.
Manutenção Preventiva
Para maximizar a vida útil do Micromaster 440, recomendamos: limpeza anual do dissipador e ventilador, verificação de torque nos terminais de potência a cada 6 meses, medição de capacitância dos capacitores do barramento DC a cada 5 anos e inspeção visual da placa de controle em busca de oxidação ou componentes escurecidos.
Reparar o Micromaster 440 ou Migrar para o G120?
Esta é uma das perguntas mais frequentes que recebemos. A decisão depende de vários fatores:
Quando vale a pena reparar
- O inversor opera em uma aplicação simples (V/f) sem necessidade de funcionalidades avançadas
- Há vários Micromaster 440 na planta e manter a padronização facilita a manutenção
- O custo do reparo é inferior a 40-50% do valor de um inversor novo equivalente
- O prazo de entrega de um G120 novo é incompatível com a urgência da produção
- A instalação física (furação, cabeamento) é compatível apenas com o Micromaster 440
Quando considerar a migração para G120
- São necessárias funcionalidades como Safety Integrated, Profinet nativo ou controle vetorial avançado
- O inversor já passou por múltiplos reparos e os intervalos entre falhas estão diminuindo
- A aplicação exige integração com TIA Portal e ecossistema Siemens moderno
- Há necessidade de disponibilidade garantida de peças de reposição a longo prazo
A FIXTRON INDUSTRIAL oferece tanto o reparo especializado do Micromaster 440 quanto consultoria para migração para SINAMICS G120, incluindo adaptação de parametrização e cabeamento.
