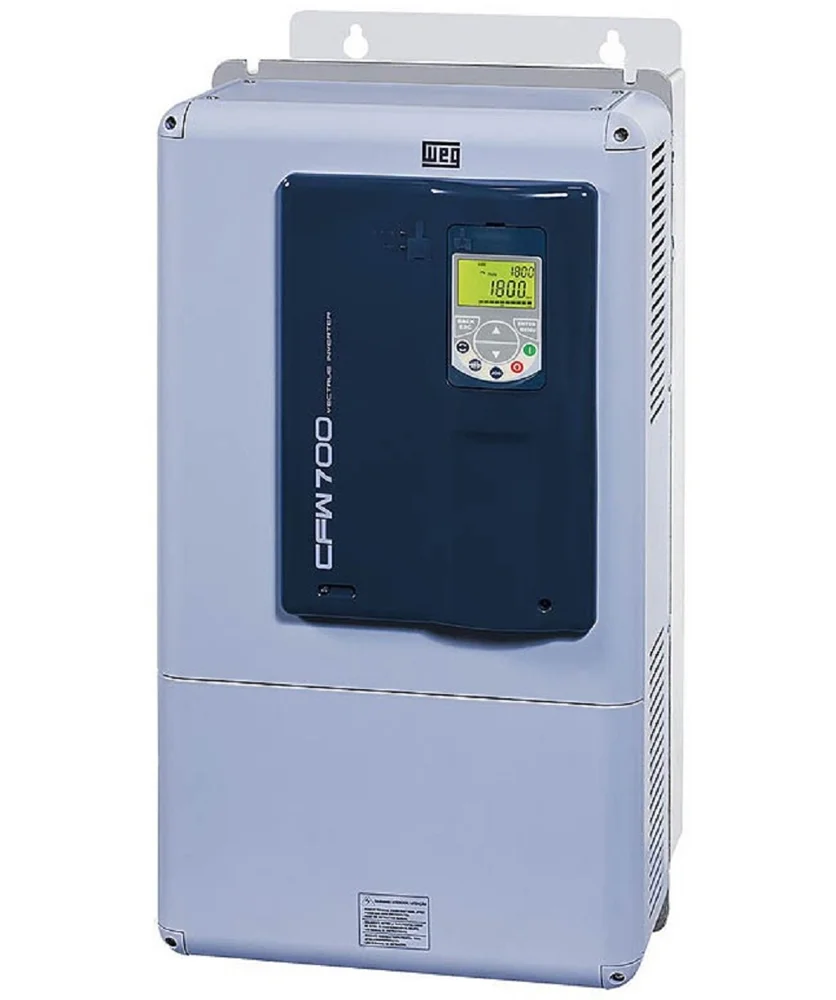

O WEG CFW700 é um inversor de frequência de alto desempenho com controle vetorial e IHM gráfica dedicada — uma interface colorida que exibe parâmetros, curvas de tendência, histórico de falhas e permite programação completa do drive sem computador. Quando essa IHM perde comunicação com o CFW700, a operação pode continuar (dependendo da configuração), mas o operador perde toda a visibilidade do equipamento e a capacidade de ajuste.
O diagnóstico correto começa identificando se o problema está na IHM, no cabo, na porta de comunicação do drive ou em interferência externa (EMI). Essa distinção muda completamente o caminho de solução: troca de cabo é feita em campo em 15 minutos; substituição da IHM requer peça de reposição; porta defeituosa exige reparo em laboratório.
1. Como a IHM se conecta ao CFW700
O CFW700 possui uma porta dedicada de comunicação com a IHM — conector na parte frontal do drive. A IHM pode ser instalada diretamente no drive (encaixe frontal) ou remotamente na porta do painel elétrico, conectada por um cabo de extensão fornecido pela WEG.
Esse cabo de extensão carrega simultaneamente:
- Dados de comunicação — protocolo proprietário WEG para troca de parâmetros, leituras e comandos
- Alimentação da IHM — a IHM é alimentada pelo próprio drive através desse mesmo cabo; não há fonte de alimentação separada para a IHM
Isso significa que um cabo com apenas um fio rompido pode tanto causar falha de comunicação (se for uma via de dados) quanto deixar a IHM completamente sem energia (se for uma via de alimentação). O modo de falha do display — se fica completamente em branco ou se mostra mensagem de erro — é a primeira pista de diagnóstico.
2. Diagnóstico pelo sintoma: tabela sintoma-causa
O modo de apresentação do defeito é a informação mais valiosa para o diagnóstico antes de qualquer medição. Use esta tabela como primeiro filtro:
| Sintoma observado | Causa mais provável | Próximo passo |
|---|---|---|
| Display completamente em branco (sem backlight, sem imagem) | Sem alimentação na IHM — cabo rompido (via de alimentação) ou porta do drive sem tensão auxiliar | Medir tensão nos pinos de alimentação do conector do cabo; testar IHM de reserva |
| Display acende (backlight visível) mas sem imagem / tela congelada | Falha na IHM (processador, memória ou display) — alimentação OK, comunicação falhou internamente | Testar IHM em outro CFW700; considerar substituição da IHM |
| Mensagem "Erro de Comunicação" ou "Communication Error" no display | Alimentação OK, mas falha na troca de dados — cabo com via de dados rompida, conector oxidado ou EMI | Testar com cabo de reserva; inspecionar conectores; verificar roteamento do cabo |
| IHM funciona mas imagem pisca ou congela intermitentemente | Via de dados com contato intermitente (cabo com fratura parcial, conector sujo) ou EMI periódica | Dobrar o cabo manualmente em diferentes pontos monitorando a IHM; inspecionar conector |
| IHM parou de funcionar após abertura de porta do painel | Cabo rompido por fadiga mecânica — fratura interna durante flexão | Substituir cabo de extensão |
| IHM falha somente quando o drive está sob carga (não em vazio) | EMI — ruído de chaveamento dos IGBTs interfere no cabo de comunicação durante operação com carga alta | Verificar aterramento do cabo (blindagem), separar roteamento do cabo de comunicação dos cabos de potência |
| IHM nunca funcionou após instalação | Incompatibilidade de versão de firmware IHM vs. drive; cable conectado na porta errada; IHM com defeito de fábrica | Verificar versão de firmware (parâmetro P0023 no CFW700); conferir manual de instalação |
3. Causas em ordem de probabilidade
1. Cabo de extensão com via rompida por fadiga (mais comum)
Em instalações com IHM na porta do painel, o cabo sofre flexão repetida. A fratura interna das vias de cobre ocorre de forma progressiva: primeiro aparecem falhas intermitentes (IHM reiniciando, imagem piscando), depois a falha se torna permanente. O isolamento externo do cabo permanece visualmente íntegro — o dano é invisível sem teste de continuidade fio a fio.
Confirmação rápida: com a IHM em modo de falha, dobre e estique o cabo lentamente em toda a sua extensão enquanto observa o display. Se a IHM "acender" em algum ponto da flexão, a fratura interna está localizada nessa região do cabo.
2. Conector oxidado ou com pino empurrado
Os conectores de cada extremidade do cabo de extensão acumulam óxido em ambientes úmidos ou com vibração. Pinos metálicos oxidados aumentam a resistência de contato — suficiente para causar falha de comunicação ou queda de tensão na alimentação da IHM. Em ambientes com vibração, pinos podem ser gradualmente empurrados para dentro do conector (recuo de pino), causando mau-contato intermitente.
Diagnóstico: desconecte e reconecte o cabo em ambas as extremidades (drive e IHM). Inspecione visualmente os pinos com lupa — pinos recuados ou com depósito marrom de óxido precisam de limpeza com spray de contato elétrico ou substituição do conector.
3. IHM com defeito interno
A IHM do CFW700 é um dispositivo eletrônico com processador, memória, controlador de display e circuito de alimentação internos. Falhas comuns: capacitores de filtragem da fonte interna da IHM secos (queda de tensão interna → display apagado); processador com falha de firmware (tela congelada ou mostrando artefatos gráficos); display LCD com degradação de backlight (imagem muito fraca ou ausente).
Diagnóstico definitivo: conecte a IHM suspeita em um CFW700 sabidamente funcionando. Se não funcionar, a IHM está defeituosa. Se funcionar, a falha está no drive ou no cabo do sistema original.
4. Porta de comunicação do drive com defeito
A porta de comunicação no CFW700 é um circuito na placa de controle que gera a tensão de alimentação da IHM e o sinal de dados. Se o circuito de alimentação dessa porta falhar (transistor de proteção aberto, fusível interno aberto, capacitor em curto), a IHM não recebe energia. Se o transceiver de dados falhar, a alimentação funciona mas os dados não trafegam — o display acende mas mostra "Erro de Comunicação".
Esse defeito é confirmado quando uma IHM de reserva também não funciona no mesmo drive, mas funciona em outro CFW700. O reparo requer substituição de componente na placa de controle — trabalho de laboratório.
5. Incompatibilidade de versão de firmware
Quando uma IHM de versão de firmware diferente é conectada ao CFW700, a comunicação pode falhar parcialmente: o display mostra mensagem de versão incompatível, ou simplesmente não consegue interpretar os dados recebidos do drive. Isso ocorre principalmente ao substituir uma IHM por uma unidade de reserva de versão diferente. A solução é atualizar o firmware da IHM (ou do drive) para versões compatíveis — procedimento que segue o manual de firmware da WEG.
4. Sequência de diagnóstico passo a passo
Passo 1 — Identifique o sintoma exato e consulte a tabela
Use a tabela da seção 2. O modo de falha (display completamente apagado vs. mensagem de erro vs. intermitente) já aponta para a provável causa antes de qualquer teste.
Passo 2 — Reconecte os conectores em ambas as extremidades
Desconecte e reconecte o cabo de extensão no conector do drive e no conector da IHM. Mau-contato por conector desencaixado parcialmente ou oxidado pode ser resolvido por este simples passo. Após reconectar, energize e verifique se a IHM volta a funcionar.
Passo 3 — Teste de isolamento: troque o cabo
Se disponível, substitua o cabo de extensão por um cabo de reserva em boas condições. Cabos de extensão para IHM do CFW700 podem ser adquiridos via assistência WEG em diferentes comprimentos (1m, 2m, 5m). Se a IHM funcionar com o cabo novo, o cabo original estava defeituoso — descarte e substitua, não tente emenda.
Passo 4 — Teste de isolamento: troque a IHM
Conecte a IHM do CFW700 com problema em outro CFW700 funcionando. Se a IHM não funcionar nesse outro drive, a IHM está defeituosa. Se funcionar, a falha está no drive ou no cabo original (já testado no passo 3).
Passo 5 — Se cabo e IHM OK: verifique a porta do drive
Com cabo e IHM confirmados funcionais (por teste de substituição), conecte uma IHM de outro CFW700 diretamente ao drive suspeito (sem cabo de extensão, IHM encaixada frontalmente no drive). Se ainda não funcionar, a porta de comunicação do drive está com defeito — reparo em laboratório necessário. Se funcionar com IHM frontal mas não via cabo, o cabo é o problema (confirme com medição de continuidade).
5. EMI: quando o problema está no roteamento dos cabos
Interferência eletromagnética (EMI) é uma causa frequente de falha de comunicação intermitente em CFW700 — especialmente quando a falha ocorre apenas durante operação com carga e não em vazio. Os IGBTs do CFW700 geram pulsos de tensão com frentes de subida rápidas (dV/dt alto), que irradiam campos eletromagnéticos. Cabos de comunicação de IHM que percorrem o mesmo trajeto que os cabos de potência U/V/W captam esses pulsos como ruído.
Sinais de que o problema é EMI:
- A IHM funciona perfeitamente com o drive em vazio (sem motor) mas falha durante operação com carga
- A falha é mais frequente em frequências de operação específicas (onde o padrão de chaveamento IGBT ressoa com o comprimento do cabo)
- A falha piora quando outros equipamentos próximos estão em operação (solda, motores grandes no mesmo painel)
- O cabo de extensão da IHM percorre o mesmo canaleta ou eletrocalha que os cabos U/V/W do motor
Solução para EMI
- Separação física dos cabos: roteie o cabo de comunicação da IHM em canaleta separada dos cabos de potência, com separação mínima de 10–15 cm. Cruzamentos são aceitáveis se feitos em 90° — percursos paralelos são o problema.
- Cabo blindado: use cabo de extensão com blindagem metálica. A blindagem deve ser aterrada em apenas uma extremidade (no lado do drive), não nas duas — aterramento em ambas as pontas cria laço de terra que pode piorar o problema.
- Ferrite no cabo: em casos persistentes, instale um núcleo de ferrite no cabo de comunicação próximo ao conector do drive — o ferrite atua como filtro de alta frequência e reduz a susceptibilidade ao ruído irradiado.
CFW700 com IHM com defeito ou porta de comunicação danificada?
Diagnóstico completo com substituição de placa de controle, IHM ou cabo — reparo com garantia de 6 meses. Recebemos de todo o Brasil por transportadora.
6. Quando o reparo em laboratório é necessário
- Cabo testado OK, IHM testada OK, mas ainda sem comunicação: a porta de comunicação do CFW700 está com defeito — transceiver de dados, circuito de alimentação da porta ou trilha da placa de controle. Reparo exige bancada especializada.
- IHM com display aceso mas tela congelada ou com artefatos: falha interna no processador ou controlador de display da IHM — componente ou firmware da IHM com defeito. Substituição ou reparo da IHM.
- Display apagado com cabo e conector OK: falha no circuito de alimentação da IHM (fonte interna da IHM ou saída de alimentação da porta do drive).
- Falha de comunicação após evento de sobretensão ou descarga estática: transceiver de dados pode ter sido danificado — componente sensível a ESD e sobretensão. Requer substituição do CI na placa de controle.
- Incompatibilidade de firmware não resolvida por atualização: em casos onde o drive não aceita atualização de firmware via IHM, pode ser necessário acesso via porta serial com software WEG — suporte de laboratório ou assistência técnica WEG.
Para IHMs com defeito interno, a Fixtron verifica capacitores da fonte interna, display, processador e firmware antes de recomendar substituição — em muitos casos o reparo da IHM é viável e mais econômico que a peça nova.
7. Perguntas Frequentes
Display completamente em branco (sem backlight, sem qualquer imagem) indica ausência de alimentação na IHM. A IHM do CFW700 é alimentada pelo próprio drive via cabo de extensão — sem tensão no cabo, a IHM não funciona. Causas: via de alimentação do cabo rompida por fadiga; conector sem contato no pino de alimentação; ou falha no circuito de saída de alimentação da porta do drive. Diferente de "erro de comunicação" (que mostra mensagem no display), o display completamente apagado aponta para problema de energia, não de dados.
Depende da configuração do parâmetro de resposta a perda de IHM no CFW700. Se configurado para "ignorar", o drive continua operando normalmente via entradas digitais/analógicas ou fieldbus, sem controle pela IHM. Se configurado para "alarme", o drive continua com alarme ativo. Se configurado para "falha", o CFW700 trava o motor ao perder comunicação com a IHM. Consulte o manual do CFW700 para identificar e ajustar o parâmetro de timeout da IHM conforme a necessidade da sua aplicação.
Em instalações com IHM na porta do painel elétrico, a causa mais comum é a fadiga mecânica do cabo de extensão. Cada abertura e fechamento da porta flexiona o cabo, e após anos de uso, vias internas de cobre se rompem — invisíveis externamente, mas causando falha de comunicação. O diagnóstico rápido: dobre o cabo manualmente em toda a extensão enquanto observa a IHM. Se ela "acender" ou exibir imagem durante a flexão em um ponto específico, a fratura interna está localizada aí. Substitua o cabo completo — não tente emenda.
O teste de cruzamento isola o defeito sem equipamentos especiais: (1) conecte a IHM suspeita em outro CFW700 em bom funcionamento — se não funcionar, a IHM está defeituosa; (2) conecte uma IHM de reserva no drive suspeito — se não funcionar, a porta do drive está com defeito; (3) se ambos os passos anteriores funcionam, o problema está no cabo (faça teste de continuidade fio a fio). Esse método de cruzamento elimina suposições e aponta o componente defeituoso com certeza.
Falha intermitente tem três causas principais: (1) cabo com fratura parcial — a via conduz em certas posições do cabo mas não em outras; teste dobrando o cabo enquanto monitora a IHM; (2) conector com oxidação ou pino com mau-contato — limpeza temporária com spray de contato elétrico pode funcionar por algum tempo, mas a solução definitiva é substituir o conector ou o cabo; (3) EMI — interferência do chaveamento dos IGBTs captada pelo cabo de comunicação quando roteado próximo aos cabos de potência; separe a rota dos cabos e use cabo blindado.
