Reparo de IHM Industrial: Problemas Comuns e Soluções

A IHM (Interface Homem-Máquina) é a janela do operador para o processo industrial. Por meio dela, o operador monitora variáveis, ajusta setpoints, visualiza alarmes e interage com o CLP que controla a máquina. Quando uma IHM falha, a consequência vai além da perda de visualização: em muitos casos, a máquina simplesmente não pode operar sem ela, pois parâmetros essenciais de produção — como receitas, tempos de ciclo e limites de segurança — são inseridos exclusivamente pela interface.

Neste artigo, reunimos os problemas mais frequentes em IHMs industriais das principais marcas, orientações práticas de diagnóstico e quando vale a pena reparar em vez de substituir por uma unidade nova.

Principais Marcas de IHM no Mercado Brasileiro

O parque industrial brasileiro utiliza uma variedade de fabricantes de IHM. Cada marca possui características próprias de hardware e software:

• Siemens (KTP, Comfort Panels, Unified Comfort): Amplamente utilizadas em linhas que já empregam CLPs Siemens S7. Os modelos KTP (Basic Panels) são os mais populares em aplicações de pequeno e médio porte. Os Comfort Panels oferecem telas widescreen de alta resolução e suporte a scripts VB.
• Allen-Bradley (PanelView Plus 7, PanelView 800): Padrão em indústrias que utilizam CLPs ControlLogix/CompactLogix. O PanelView Plus 7 roda em Windows CE e oferece integração nativa via EtherNet/IP. O PanelView 800 é a alternativa compacta e econômica.
• Weintek (cMT, eMT series): Excelente relação custo-benefício. Muito popular em integradores e OEMs no Brasil. O software EasyBuilder Pro é gratuito e intuitivo, o que contribuiu para a grande adoção.

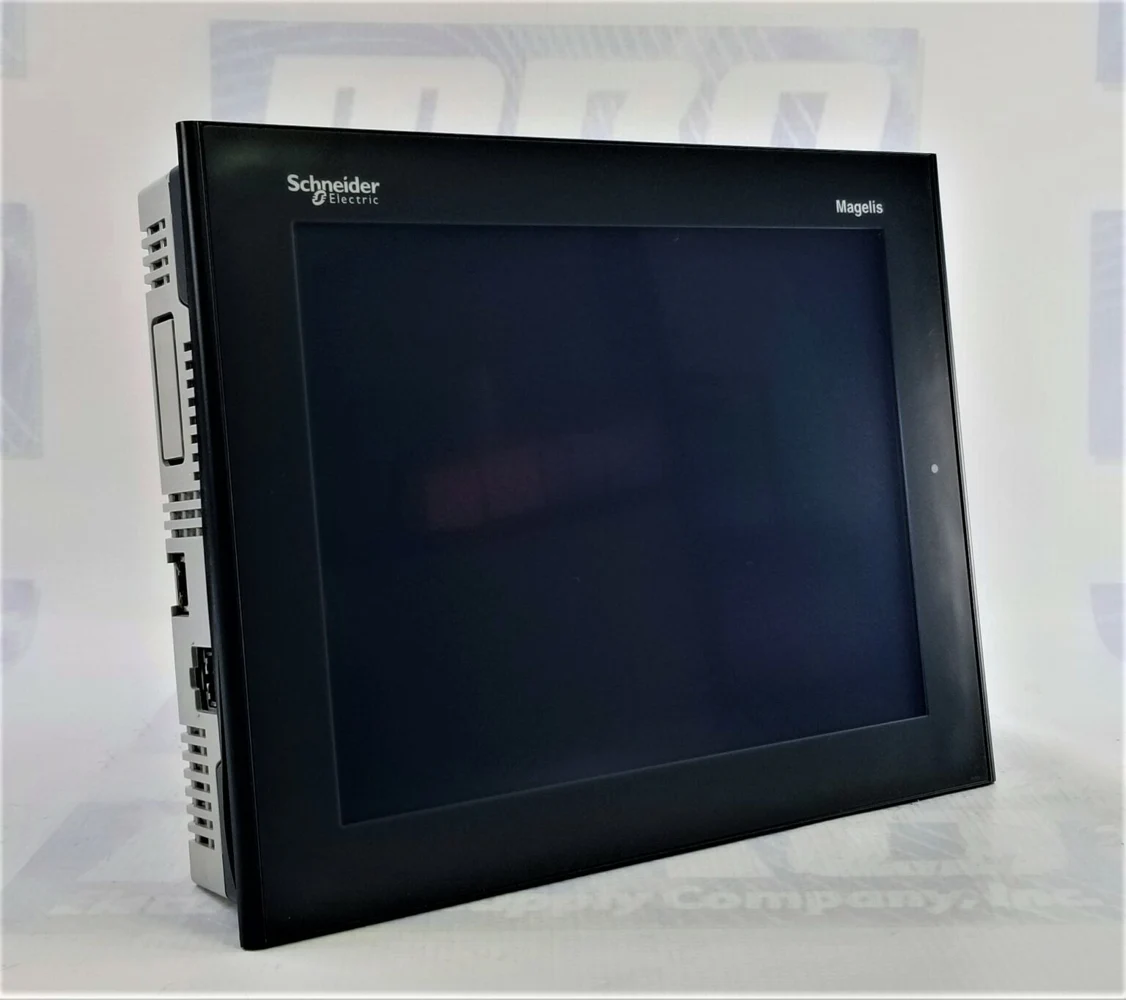

• Schneider Electric (Magelis): Presente em linhas com infraestrutura Schneider (CLPs M340, M580). Os modelos Magelis GTU e Magelis STO oferecem telas de até 15" com suporte a Vijeo Designer.
• Beijer (X2, iX): Robustas e com excelente qualidade de tela. Utilizadas em aplicações navais, offshore e ambientes agressivos.
• Delta (DOP series): Custo acessível, frequente em máquinas CNC e aplicações de automação de menor porte. Software DOPSoft gratuito.

Tabela de Problemas Comuns em IHMs

Independentemente da marca, os problemas de hardware em IHMs seguem padrões semelhantes. Abaixo, os defeitos que mais encontramos em nosso laboratório:

Problemas de Touchscreen: Diagnóstico Detalhado

O touchscreen é o componente mais solicitado mecanicamente em uma IHM. Operadores frequentemente usam a tela com luvas sujas, ferramentas pontiagudas ou aplicam pressão excessiva. Entender a tecnologia é fundamental para o diagnóstico correto:

Touch Resistivo vs. Capacitivo

• Resistivo (4 ou 5 fios): Ainda é o mais comum em IHMs industriais. Funciona por pressão — duas camadas condutivas separadas por espaçadores microscópicos fazem contato quando pressionadas. Com o tempo, os espaçadores se achatam e a película perde a precisão. É possível substituir apenas a película touch sem trocar o display LCD.
• Capacitivo (PCAP): Presente em IHMs mais recentes (Siemens Unified Comfort, Weintek cMT). Detecta o toque pela variação de capacitância. Mais preciso e durável, mas sensível a umidade e luvas grossas. Quando falha, geralmente o problema está no controlador touch (CI) e não na tela.

Recalibração do Touch

Antes de considerar a substituição, tente a recalibração:

1. Siemens: Pressione os 4 cantos da tela simultaneamente durante o boot para entrar no loader. Acesse "Touch Calibration".
2. Allen-Bradley PanelView: Mantenha pressionado o canto inferior direito durante a inicialização até aparecer o menu de configuração do terminal.
3. Weintek: Mantenha pressionado qualquer ponto da tela por 5 segundos durante o boot do sistema para acessar o menu de calibração.

Se a recalibração não resolver, o problema é físico — a película touch ou o controlador precisam ser substituídos.

Falha no Backlight: CCFL vs. LED

A retroiluminação é responsável por tornar a imagem visível no display LCD. A tecnologia utilizada depende da idade da IHM:

CCFL (Lâmpada Fluorescente de Cátodo Frio)

Presente em IHMs fabricadas antes de 2012-2014. A lâmpada CCFL tem vida útil de 30.000 a 50.000 horas — após esse período, a luminosidade cai gradualmente até tornar a tela quase ilegível. O reparo envolve:

1. Desmontagem completa do módulo LCD.
2. Substituição da lâmpada CCFL por uma compatível (diâmetro e comprimento exatos).
3. Teste do inversor (circuito que gera a alta tensão para a CCFL). Inversores defeituosos podem queimar a lâmpada nova rapidamente.

LED

IHMs fabricadas a partir de 2012 utilizam LEDs como backlight. A vida útil é significativamente maior (80.000+ horas), mas falhas ainda ocorrem:

• Driver de LED queimado: O circuito que controla a corrente dos LEDs pode falhar por surtos. O sintoma é tela totalmente escura apesar de a IHM estar operando (é possível ver a imagem com lanterna).
• LEDs individuais queimados: Causa manchas escuras em regiões específicas da tela. Requer microsoldagem para substituição.

Como Fazer Backup do Programa da IHM

Cada fabricante utiliza um software de programação específico. É fundamental que o integrador ou a equipe de manutenção mantenha backups atualizados:

Reparar ou Substituir? Análise de Custo-Benefício

Uma das perguntas mais frequentes que recebemos é: "vale a pena reparar minha IHM ou devo comprar uma nova?". A resposta depende de alguns fatores-chave:

Quando Reparar (geralmente 30-50% do custo de uma nova)

• Modelo ainda em produção: Se a IHM é um modelo atual e a falha é reparável (fonte, touch, backlight, capacitores), o reparo é quase sempre a melhor opção.
• Modelo descontinuado com programa: Se você tem o backup do programa, o reparo estende a vida útil do equipamento. Se não tem o backup, o reparo evita a necessidade de refazer toda a programação para um modelo novo.
• Disponibilidade de tela: A tela LCD é o principal fator limitante. Se a tela compatível ainda está disponível no mercado, o reparo é viável.
• Urgência: Uma IHM nova pode levar semanas para ser importada. O reparo pode ser feito em dias.

Quando Substituir

• Tela LCD sem disponibilidade: Quando o display LCD específico não é mais fabricado e não há compatíveis, a substituição é inevitável.
• Múltiplas falhas simultâneas: Se a IHM apresenta problemas de fonte, touch e comunicação ao mesmo tempo, o custo de reparo pode não compensar.
• Obsolescência do software: Se o software de programação não roda mais em sistemas operacionais atuais e a equipe não tem uma VM com o sistema legado, a migração para um modelo novo pode ser mais eficiente.
• Requisitos de segurança: Se a norma da planta exige equipamentos com certificação vigente (ex: IEC 62443 para cibersegurança), modelos muito antigos podem não atender.

Dicas de Manutenção Preventiva

Algumas práticas simples podem estender significativamente a vida útil da sua IHM:

• Película protetora: Aplique uma película protetora sobre o touchscreen, especialmente em ambientes com pó, óleo ou risco de impacto. Substitua a película periodicamente.
• Ventilação do painel: IHMs geram calor e dependem de boa ventilação. Verifique se os filtros do painel não estão obstruídos e se a temperatura interna não excede 50°C.
• Substituição preventiva da bateria: Troque a bateria interna a cada 3-5 anos, mesmo que a IHM esteja funcionando. A perda de dados por bateria esgotada é um problema evitável.
• Backup regular: Após qualquer alteração no programa, faça um backup imediatamente. Não confie na memória do integrador original.
• Limpeza da tela: Use pano de microfibra levemente umedecido com água. Nunca use solventes, álcool ou produtos abrasivos no touchscreen.

A FIXTRON INDUSTRIAL é referência em reparo de IHMs industriais de todas as principais marcas. Com diagnóstico detalhado em nível de componente, atendemos desde falhas simples de touchscreen até a recuperação completa de placas com firmware corrompido. Nosso prazo médio de diagnóstico é de 24 a 48 horas, com orçamento sem compromisso.
