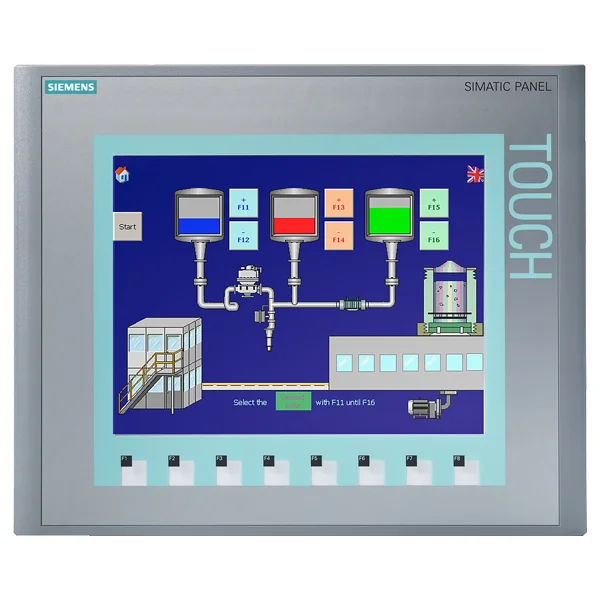

As IHMs Siemens da linha KTP são amplamente usadas na indústria brasileira — integradas a CLPs S7-1200 e S7-1500 via TIA Portal. Quando uma KTP falha, a máquina frequentemente para, pois não há controle local sem a IHM.
Este guia cobre os defeitos mais comuns nas IHMs KTP Basic e Comfort, como diagnosticá-los sem ferramentas especializadas e quando é possível reparar em vez de substituir.
Linha KTP Siemens: Modelos e Características
KTP400 Basic
480×272 px
4 teclas programáveis
PROFINET / MPI
KTP700 Basic
800×480 px
8 teclas programáveis
PROFINET / MPI
KTP900 Basic
800×480 px
8 teclas programáveis
PROFINET / MPI
KTP1200 Basic
1280×800 px
10 teclas programáveis
PROFINET / MPI
Falhas Mais Comuns nas IHMs KTP
1. Tela Preta com Energia (Backlight Queimado)
O backlight LED da IHM tem vida útil de 30.000 a 50.000 horas. Após esse período — ou por surtos de tensão — o backlight queima. A IHM continua funcionando, recebendo comunicação e respondendo ao toque, mas a tela permanece escura.
2. Touch Screen sem Resposta
O digitizer capacitivo ou resistivo da KTP pode perder resposta por: dano físico (fissura interna no vidro), degradação do filme resistivo por calor, ou falha no controlador touch da placa. Também pode ser um problema de calibração após atualização de firmware.
3. Falha de Comunicação PROFINET / "Connecting..."
A IHM fica travada na tela de "Connecting to PLC" e nunca estabelece comunicação. Causas: endereço IP errado, conflito de nomes de estação na rede, cabo danificado, switch de rede com problema, ou parâmetros do projeto TIA Portal incorretos.
4. IHM Trava no Boot ou Reinicia Sozinha
Boot travado pode indicar: firmware corrompido (queda de energia durante atualização), cartão SD corrompido (modelos KTP Comfort), ou capacitor de filtro na alimentação da placa com defeito. Reinicialização espontânea sugere instabilidade na alimentação (tensão abaixo de 22V no modelo 24VDC) ou superaquecimento.
5. Teclas de Função Não Respondem
As teclas físicas (F-Keys) das KTP têm membrana ou cúpula de silicone que pode falhar mecanicamente. O contato elétrico por baixo pode oxidar em ambientes úmidos. Uma tecla sempre pressionada ou sempre aberta pode bloquear funções inteiras do painel.
Procedimento de Reset e Recuperação de Firmware KTP
Acesse o modo de serviço
Ao ligar a KTP, toque e segure o canto superior esquerdo da tela. Nos modelos com teclas F, pressione F1+F4 simultaneamente. O menu de serviço (Control Panel) abre.
Verifique a versão de firmware
Em System Info, confirme a versão do WinCC Runtime e do Image. Compare com a versão do seu projeto TIA Portal — incompatibilidade de versão causa travamentos.
Recuperação via ProSave
Conecte um cabo USB ou serial na IHM. Abra o ProSave (incluído no TIA Portal), selecione o modelo, e use "OS Update" para reinstalar o sistema operacional. Não apaga o projeto.
Recarga do projeto
Após restaurar o firmware, faça o download do projeto pelo TIA Portal. Confirme que a versão do WinCC Basic/Comfort do projeto é compatível com a versão do firmware instalado.
Tabela de Compatibilidade: KTP Basic vs. KTP Comfort
| Recurso | KTP Basic | KTP Comfort |
|---|---|---|
| Memória de projeto | 1 MB | Até 24 MB |
| Interfaces de comunicação | PROFINET, MPI | PROFINET, PROFIBUS, MPI, RS422/485 |
| Suporte a scripts | Não | VB e C no WinCC |
| Entrada USB/SD | Não | Sim (USB Host + SD) |
| Alarmes simultâneos | 200 | Até 500 |
| Variáveis (tags) | Até 500 | Até 2048 |
| Faixas de temperatura | 0°C a +50°C | -20°C a +60°C |
Atenção: Backup do Projeto Antes do Reparo
Antes de qualquer intervenção física na IHM, faça o backup do projeto WinCC pelo TIA Portal ("Upload from device"). Se o projeto não estiver disponível no TIA Portal e a IHM for o único lugar onde ele existe, um firmware errado pode apagar tudo. Na dúvida, faça o backup primeiro — mesmo que a IHM esteja com problemas, o upload geralmente ainda funciona.
IHM Siemens KTP com Defeito?
A FIXTRON repara IHMs Siemens KTP Basic e Comfort: troca de backlight, digitizer, placas e recuperação de firmware. Laudo técnico e garantia no reparo.
Perguntas Frequentes
Tela preta com energia pode indicar: backlight (LED ou CCFL) queimado (o mais comum — aplique uma lanterna oblíqua na tela e veja se há imagem fraca), falha na placa inversora do backlight, ou falha na placa principal. Para confirmar o backlight: com a IHM ligada e tela preta, ilumine a tela com uma lanterna em ângulo — se aparecer uma imagem muito fraca, o backlight está queimado. O painel continua funcionando, apenas o display está escuro.
Touch sem resposta pode ser: digitizer (película touch) descolado ou com fissura interna, controlador touch com defeito, ou falha no firmware. Primeiro, tente calibrar o touch: no KTP Basic, pressione F1+F4 no boot para entrar no modo de serviço. Se a tela responde no modo serviço mas não na aplicação, é problema de projeto WinCC (objetos sobrepostos bloqueando o toque). Se não responde em nenhum modo, o digitizer ou controlador touch está com defeito.
Falha de comunicação PROFINET no KTP geralmente é causada por: endereço IP incorreto ou conflito de IP na rede, cabo de rede danificado ou conector RJ45 com mau contato, velocidade de comunicação incompatível (KTP não suporta auto-negociação com todos os switches — configure manualmente 100 Mbps/Full-Duplex), ou parâmetros de station name incorretos no TIA Portal. Verifique o LED de rede na IHM (verde piscando = OK, laranja = error).
As principais diferenças são: KTP Basic tem memória de projeto de 1 MB, suporta apenas PROFINET/MPI, sem suporte a scripts VB, resolução básica. KTP Comfort tem até 24 MB de memória de projeto, suporta PROFINET, PROFIBUS, MPI, RS422/485, suporta scripts VB/C no WinCC, resoluções maiores e suporte a mídia USB/SD. Para aplicações simples com um CLP Siemens, o Basic é suficiente e muito mais econômico.
