- Rockwell Automation — PowerFlex 520-series Adjustable Frequency AC Drive Manual do usuário (User Manual), 520-UM001O-EN-E, September 2025.
- Cap. 4 Diagnóstico: tabela F005 Overvoltage (sobretensão) (p. 161); Fault Types / auto-restart (p. 159–160).
- Parâmetros: P042 [Decel Time 1] (grupo Basic Program); A437 [DB Resistor Sel]; A550 [Bus Reg Enable] (citado no App. E em contexto de posicionamento / overshoot e F005).
Não afirmamos: valor máximo de Vcc do trip F005 (o 520-UM001 na linha do F005 não imprime “ex.: 810 V”); percentuais inventados de “casos”; P041 como tempo de desaceleração (P041 é Accel, P042 é Decel).
1. Fonte e demanda de busca

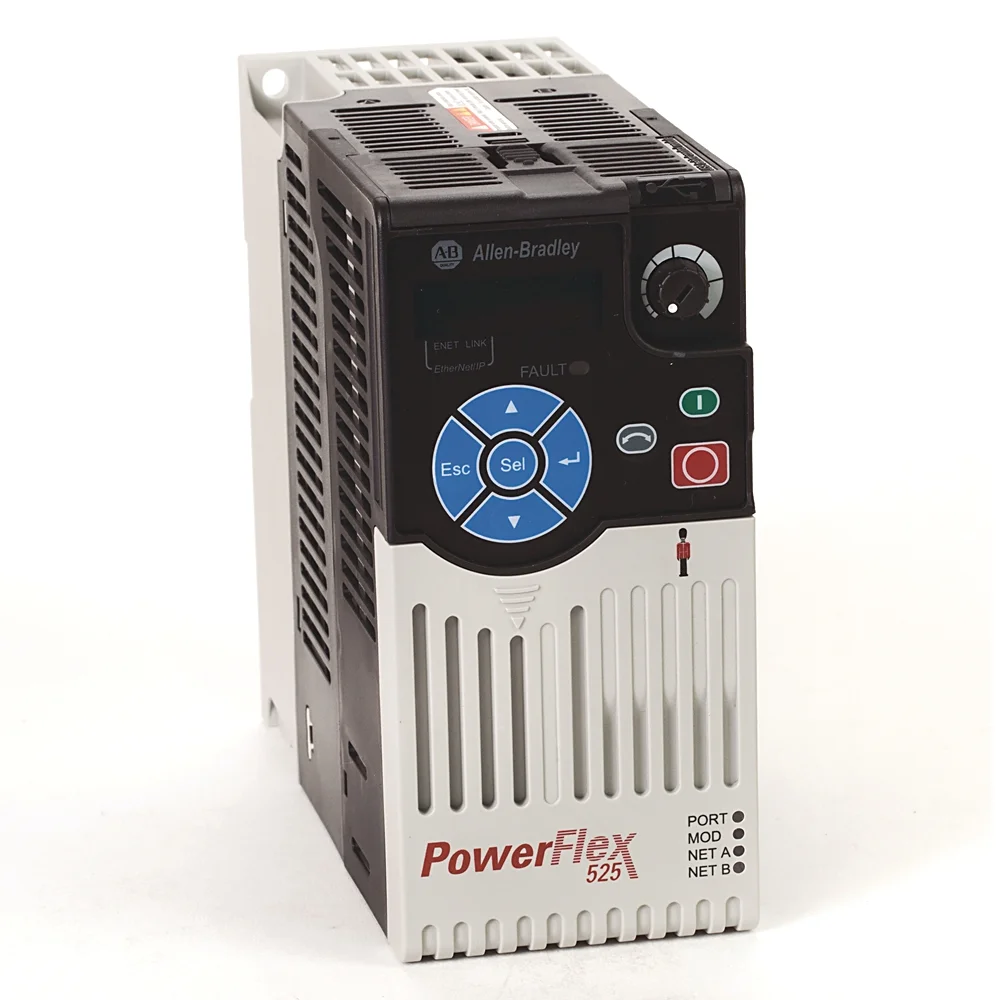

Pesquisas como “PowerFlex 525 F005”, “sobretensão (overvoltage)” e “sobretensão barramento CC” disparam quando a máquina desacelera com carga de inércia (ventilador, centrífuga, guincho, extrusora) ou quando a rede está alta/transitória. O display pisca F005 e a produção para.
Este guia aprofunda o diagnóstico do F005 com rastreio ao 520-UM001 e aos parâmetros que o manual realmente cita.
2. O que o manual define do F005
| Campo | Manual (EN) — 520-UM001O-EN-E p. 161 | Tradução fiel |
|---|---|---|
| No. | F005 | F005 |
| Nome | sobretensão (overvoltage) | Sobretensão (barramento CC) |
| Type | 1 | Tipo 1 — Auto-Reset/Run (ver p. 159) |
| Description | DC bus voltage exceeded max value. | A tensão do barramento CC excedeu o valor máximo. |
| Action | Monitor the AC line for high line voltage or transient conditions. Bus sobretensão (overvoltage) can also be caused by motor regeneration. Extend the decel time or install dynamic brake option. | Monitore a rede CA quanto a tensão alta ou transitórios. Sobretensão no barramento também pode ser causada por regeneração do motor. Aumente o tempo de desaceleração ou instale opção de freio dinâmico. |
3. Type 1 e auto-reset
Type 1 = Auto-Reset/Run: com A541 [Auto Rstrt Tries] > 0, o timer A542 [Auto Rstrt Delay] conta e o drive tenta reset automático se a condição sumiu (p. 159–160).
O manual ainda descreve limpar sobretensão (overvoltage) / subtensão (undervoltage) / dissipador (heatsink) OvrTmp sem religar o drive: A541 ≠ 0 e A542 = 0. Use com cautela (ATTENTION de segurança na p. 160).
Limpeza manual: Esc → corrigir causa → Stop (se P045 entre 0 e 3) / ciclo de energia / A551 [Fault Clear] / digin “Clear Fault”.
4. O que eleva o barramento CC (leitura de campo alinhada ao manual)
A Action oficial aponta três famílias de causa:
4.1 Rede CA alta ou transitória
- Tensão de linha acima do esperado para o catálogo do drive;
- Picos/transitórios (manobra de banco de capacitores, religamento, solda nas proximidades);
- Tap de transformador inadequado, neutro/derivação errada.
Monitore a rede com instrumento adequado no ponto de alimentação do drive, não só no QGBT distante.
4.2 Regeneração do motor
Na desaceleração ou com carga sobre-hauling, o motor vira gerador e devolve energia ao barramento CC. Se a energia não é dissipada (freio dinâmico) nem “escondida” por rampa mais longa / regulação de barramento, a tensão sobe até o trip F005.
Aplicações clássicas: inércia alta, descida de carga, extrusor, serra, guincho, ventilador que “gira sozinho” com fluxo de ar.
4.3 Deceleração curta demais
O manual manda estender o tempo de desaceleração. No PowerFlex 525 o parâmetro principal da 1ª rampa de desaceleração é P042 [Decel Time 1] — não P041.
5. Parâmetros oficiais ligados ao F005
| Parâmetro | Nome | Papel no F005 |
|---|---|---|
| P042 | Decel Time 1 | Tempo de desaceleração da rampa 1. Aumentar é a ação explícita do manual (“extend the decel time”). |
| P041 | Accel Time 1 | Aceleração, não desaceleração. Não use P041 para “resolver F005”. |
| A442 / A444 / A446 | Accel Time 2/3/4 (e pares de decel no grupo avançado) | Rampas alternativas quando a aplicação troca de perfil; confira o manual de parâmetros se usa 2ª/3ª rampa. |
| A437 | DB Resistor Sel | Seleção do freio dinâmico. Default 0 “Disabled”. Se usar resistor de DB, configurar conforme o resistor escolhido (App. E / parâmetros do manual). |
| A550 | Bus Reg Enable | Default 1 “Enabled”. No App. E: se desabilitar para paradas precisas, a desaceleração precisa ser longa o bastante para evitar F005. |
| A541 / A542 | Auto Rstrt Tries / Delay | Auto-reset Type 1 — não corrige regeneração crônica. |
| b007 + buffer | Fault 1 Code / Fault x BusVolts etc. | Histórico: em que Vcc/condição o trip ocorreu (quando o buffer registrar). |
6. Falhas vizinhas no mesmo capítulo
| Código | Nome | Tipo | Relação |
|---|---|---|---|
| F005 | sobretensão (overvoltage) | 1 | Ud acima do máximo |
| F004 | subtensão (undervoltage) | 1 | Ud abaixo do mínimo — rede baixa/interrupção |
| F003 | Power Loss | 2 | Operação monofásica com carga excessiva |
| F012 | HW sobrecorrente (overcurrent) | 2 | Pode coexistir em eventos de potência |
| F013 | falta à terra (ground fault) | 1 (2) | Outro top de busca — lado saída/terra |
7. Procedimento de campo (ordem)
- Segurança / LOTO e registro do F005 + buffer (b007, Fault x BusVolts se disponível).
- Quando ocorre? Só na desaceleração? Em qualquer freio? Com rede flutuando? Em stop por rampa?
- Medir rede CA alimentando o drive (valor eficaz e, se possível, picos).
- Aumentar P042 [Decel Time 1] de forma controlada e testar o ciclo real de parada.
- Se a aplicação exige parada rápida: avaliar freio dinâmico (resistor + A437) conforme catálogo Rockwell e capacidade térmica.
- Revisar A550: se alguém desabilitou bus regulation para “parar no milímetro”, pode ter comprado F005 — o manual avisa para alongar decel nesse caso.
- Inércia / overhauling: reduzir energia regenerada (perfil de movimento, válvula, freio mecânico de segurança).
- Se rede e rampa estão corretas e o trip persiste com medição anômala de barramento: suspeita de circuito de potência / medição Ud → laboratório Fixtron.
8. O que a Fixtron repara
- Módulo de potência e circuito de medição do barramento CC;
- Chopper de freio dinâmico interno (quando aplicável ao frame) e danos por resistor em curto/aberto;
- Control module com leitura espúria (após esgotar causas de aplicação);
- Orientação de aplicação: rampa, DB, regeneração.
PowerFlex com F005?
Foto do display, catálogo 25B-…, tensão de rede e se o fault é só na desaceleração.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
9. Erros comuns / o que NÃO fazer
- Não aumente P041 achando que é desaceleração.
- Não invente limiar “810 V” como se viesse do 520-UM001 no F005 — esse estilo de número aparece em outros manuais (ex. WEG F0022), não na linha F005 do Rockwell.
- Não desabilite proteções nem force auto-reset infinito em regeneração crônica.
- Não subdimensione resistor de freio dinâmico (risco térmico e de fogo).
- Não ignore rede alta: alongar P042 não corrige transformador no tap errado.
10. Perguntas Frequentes
sobretensão (overvoltage) Type 1: a tensão do barramento CC excedeu o valor máximo (520-UM001O-EN-E p. 161). Ações: monitorar rede CA, tratar regeneração, alongar decel ou instalar freio dinâmico.
O Manual do usuário (User Manual) 520-UM001O-EN-E não imprime, na linha do F005, o número de Vcc do máximo. Este artigo não inventa esse limiar.
P042 [Decel Time 1] é o tempo de desaceleração da rampa 1. P041 é Accel Time 1 (aceleração).
O manual lista instalar dynamic brake option como ação quando a regeneração eleva o barramento. É preciso resistor adequado e configurar A437 [DB Resistor Sel] conforme o hardware.
Regulação de barramento. Default Enabled. No App. E, se desabilitado para paradas precisas, a decel deve ser longa o bastante para evitar F005.
Pode, se A541/A542 estiverem programados e a condição tiver sumido. Não use isso como solução de regeneração ou rede alta.
F005 = sobretensão no DC bus; F004 = subtensão no DC bus (rede baixa/interrupção).
Sim, quando aplicação e rede já foram validadas e há suspeita de hardware. WhatsApp (11) 98933-6162.
