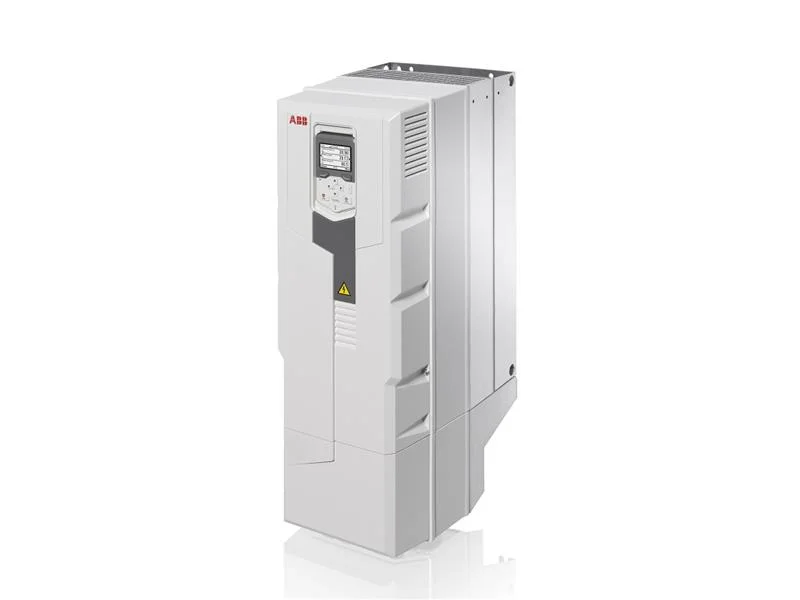

ABB ACS580 — Falhas 3210, 3220 e 3130 (DC Link e Fase)

1. Tabela dos três faults

Relacionados já tratados no site: 2310 Overcurrent (pode envolver falta à terra (earth fault) ou perda de fase de alimentação (supply phase loss)).

2. 3210 sobretensão do DC link (overvoltage)

Indica tensão do DC link acima do limite de proteção. Na prática de fault tracing e comissionamento ABB, as linhas de verificação incluem:

• tensão de rede de entrada alta ou transitórios;
• regeneração do motor (desaceleração rápida / carga overhauling);
• tempos de desaceleração e, se aplicável, chopper/resistor de freio dimensionados pelo manual do frame.

3. 3220 subtensão do DC link (undervoltage)

Tensão do DC link abaixo do mínimo. Verificações típicas documentadas em diagnóstico ABB:

• queda ou interrupção da rede CA;
• falta de fase (relacionada também ao 3130 e à nota do 2310);
• pré-carga / contator de entrada;
• em casos de hardware: capacitores ou retificador (laboratório).

4. 3130 perda de fase na entrada (input phase loss)

perda de fase na entrada (input phase loss) — falta de fase na alimentação. No fault tracing da linha ACS580 este fault é indicado como programável (pode ser configurado quanto à sensibilidade/ação, conforme Manual de firmware — grupos de fault functions).

Meça tensão L1–L2, L2–L3, L1–L3 sob carga; confira fusíveis e contator.

5. Verificação

1. Anote o código e o event log (3210 vs 3220 vs 3130).
2. Meça rede CA equilibrada sob carga.
3. 3210 em freio → rampa e freio dinâmico.
4. 3220/3130 → alimentação e pré-carga.
5. Se rede OK e fault persiste → laboratório (retificador, capacitores, sensores de DC).
