1. O que reparamos em CNC
Uma máquina CNC moderna concentra a mesma física de um drive industrial: retificação, barramento DC, inversão trifásica, feedback e comunicação. O que muda é o empacotamento (módulo A06B-…, SINAMICS Motor Module, etc.) e a mensagem na tela da CNC.
- Servo amplifiers / motor modules — eixos X/Y/Z/A/C…
- Spindle amplifiers — fuso e, em alguns casos, eixos de alta potência
- Power supply / PSM / Active Line Module — formação do link DC
- Placas de controle, I/O e interface — fontes auxiliares, drivers, isoladores, comunicação
- Componentes de potência — IPM, IGBT, retificadores, capacitores de link, snubbers, fans e sensores
Após o reparo, o mantenedor da máquina reintegra o módulo (parâmetros, encoder, reference point). A Fixtron devolve o hardware testado em bancada; o comissionamento final na máquina é do cliente/integrador.
2. Marcas e famílias de módulos
Recebemos com frequência as famílias abaixo. Se a sua marca não estiver na lista, envie foto da etiqueta — a eletrônica de potência é universal.
| Marca | Exemplos de hardware | Conteúdo técnico no blog |
|---|---|---|
| Fanuc | αiSV, αiSP, αiPS, I/O | IPM 8/9/A, alarme F |
| Siemens | SINAMICS S120 / G120 (power unit), SINUMERIK I/O | F30001 / F30005 |
| Heidenhain | Controles TNC + drives/fontes da célula | Hub + envio com P/N da placa |

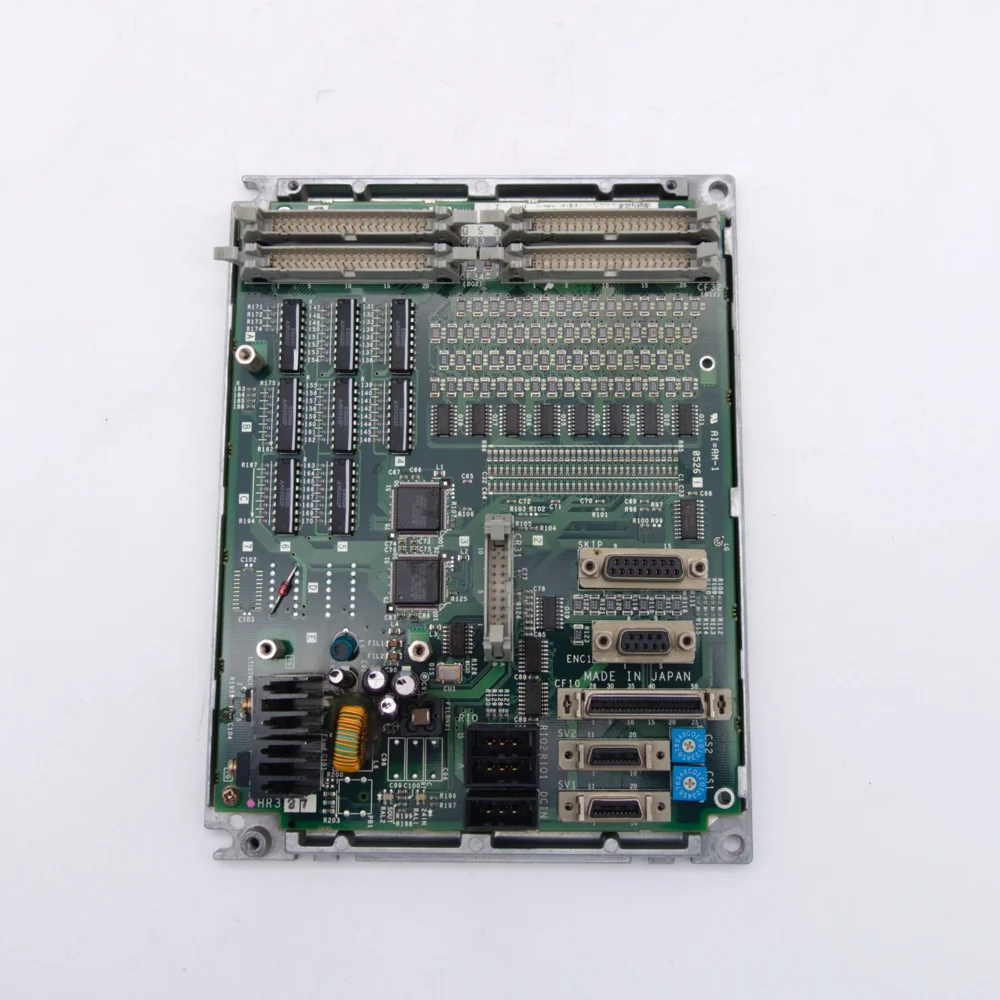

| Mitsubishi Electric | MDS / drives CNC, fontes | Etiqueta + código no display |
| Yaskawa, Omron, Bosch Rexroth, Delta, LS | Servo/spindle em CNCs e células | Linha industrial já atendida pela Fixtron |
3. Sintomas típicos na máquina
- Alarme de servo/spindle na tela (SV…, SP…, F30xxx, etc.)
- Eixo não habilita / NOT READY / drive not ready
- LED de alarme no amplificador (números, letras, hex)
- Cheiro de queimado após colisão, sobrecarga ou fan parado
- Falha intermitente com temperatura do armário
- Fonte de barramento não sobe / pré-carga falha
4. Como diagnosticamos e o que anotar
- Identificação do módulo (P/N completo, revisão, série se houver).
- Histórico: colisão, alagamento, manutenção recente, troca de motor/cabo.
- Códigos no amp e na CNC (print/foto).
- Medições de isolamento de motor/cabo feitas na planta (se disponíveis).
- Bancada: potência, drivers, sensores, lógica, teste funcional quando o hardware permite.
5. Como enviar e o que NÃO fazer
- Faça: embalar com proteção antiestática e espuma; incluir etiqueta e lista de sintomas; descarregar conforme manual.
- Não faça: religar em loop “para ver se volta”; abrir e trocar IPM sem procedimento; mandar só o dissipador sem a placa se o fan e a lógica estiverem na placa principal (confirme o conjunto).
Guia prático: como enviar inversor/placa.
Placa ou módulo CNC com defeito?
Multi-marca. Orçamento com foto da etiqueta e do alarme.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
6. Perguntas Frequentes
Fanuc, Siemens SINAMICS/SINUMERIK, Heidenhain, Mitsubishi, Yaskawa, Omron, Bosch Rexroth, Delta e outras — desde que o defeito seja eletrônico de potência/controle.
Não: o foco é hardware (amplificadores, fontes, placas). Backup de parâmetros e alinhamento de encoder ficam com o mantenedor da máquina.
Depende do módulo e do dano. Orçamento após triagem — em geral bem abaixo de módulo novo de importação.
Sim, no serviço de reparo. Detalhes no orçamento.
Sim — logística nacional. Veja o artigo de envio de placas/inversores.
