O que é o ICCU e quais modelos são afetados

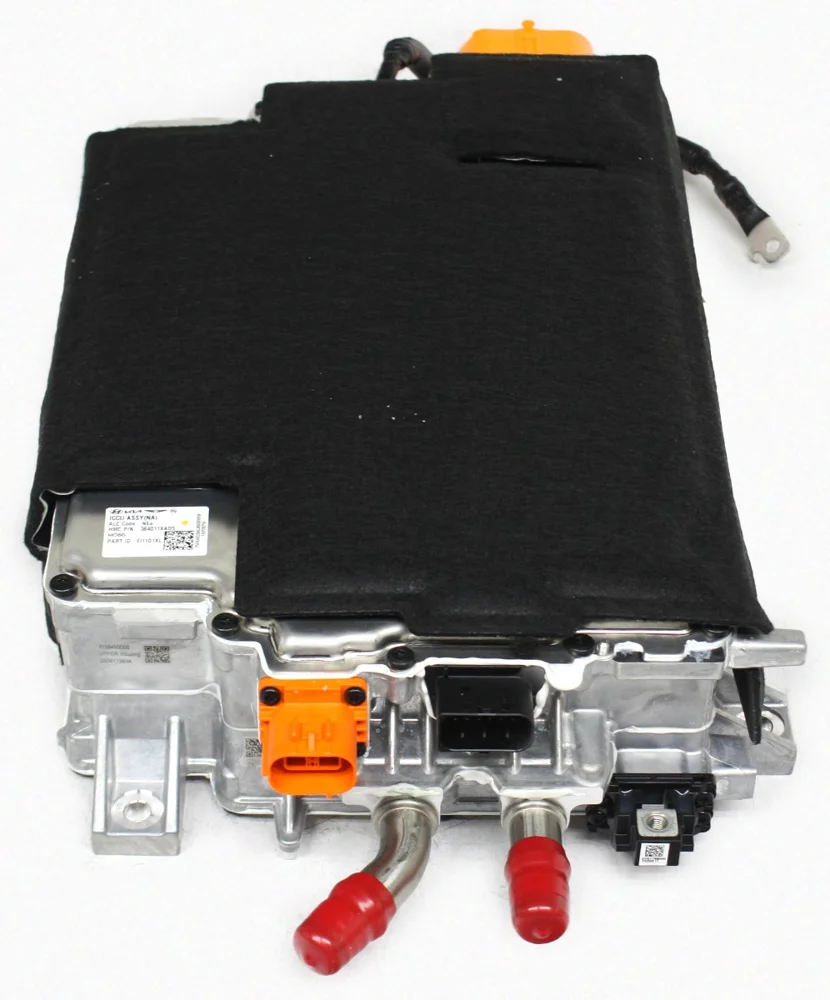

O ICCU (Integrated Charging Control Unit) é um módulo exclusivo da plataforma E-GMP (Electric Global Modular Platform) da Hyundai Motor Group. Ele combina em uma única unidade integrada duas funções essenciais:
- OBC (On-Board Charger): converte a corrente alternada (AC) da tomada doméstica ou wallbox em corrente contínua (DC) para carregar o pack de baterias de alta tensão
- LDC (Low-voltage DC-DC Converter): converte a tensão do pack de alta tensão (800V) para 13,5–14,5V para alimentar os sistemas auxiliares e recarregar a bateria de 12V
Os modelos da plataforma E-GMP afetados pela falha do ICCU incluem:
Por que o ICCU falha: a causa raiz técnica
A falha do ICCU não é aleatória — tem uma causa raiz documentada relacionada aos MOSFETs de carbeto de silício (SiC) da STMicroelectronics usados no estágio de potência do módulo.
A degradação do SiC MOSFET
Os SiC MOSFETs operam em alta frequência (dezenas de kHz) comutando 800V do pack de baterias. Em cada comutação, o isolante de dióxido de silício do gate sofre estresse elétrico. Com dezenas de milhares de ciclos acumulados — especialmente quando combinados com carregamentos frequentes em wallbox (que maximizam o tempo de operação do ICCU) — o limiar de tensão do gate (Vth) deriva progressivamente para valores mais baixos.
Quando o Vth cai suficientemente, o MOSFET não consegue mais cortar com eficiência durante o intervalo de desligamento. Isso gera uma condição de pseudo-condução que aumenta as perdas, eleva a temperatura da junção, e acelera ainda mais a degradação. O ponto de falha final é o colapso do gate oxide, que curta-circuita o dispositivo internamente.
O evento de falha
A falha do SiC resulta em curto-circuito entre drain e source do MOSFET — o que efetivamente causa um curto no estágio primário do conversor. A corrente que flui por esse curto funde o fusível de alta tensão interno do ICCU (geralmente um fusível de 30–60A montado dentro do módulo). Com o fusível aberto, o ICCU perde completamente a alimentação de HV e ambas as funções (OBC e LDC) ficam inoperantes simultaneamente.
O evento é frequentemente acompanhado por um estalo audível, seguido por alertas no painel indicando falha no sistema de carregamento. A partir desse momento, o veículo opera apenas pela bateria de 12V, que se esgota em 30–90 minutos.
Atenção: O ICCU opera com 800V DC. Nunca tente inspecionar ou reparar internamente sem o equipamento adequado: desconexão do service plug de HV, verificação de zero volts no barramento com multímetro CAT III, luvas isolantes Classe 0 ou 1 (IEC 60903) e aguardar mínimo de 10 minutos após desconexão para descarga dos capacitores. Trabalho em alta tensão de EV requer treinamento e certificação específicos.
Sintomas da falha do ICCU
Não carrega em wallbox nem em tomada AC
O sintoma mais característico: conecta o cabo de carregamento AC e nada acontece — o indicador de carga não acende, o processo não inicia. O veículo recusa completamente o carregamento em corrente alternada. O carregamento DC rápido (eletroposto CCS2) ainda pode funcionar, pois bypassa o ICCU.
Bateria de 12V descarregando progressivamente
Com o LDC do ICCU inoperante, a bateria de 12V deixa de ser recarregada. O veículo começa a apresentar sinais de tensão baixa: tela travando, sistemas auxiliares com comportamento errático, e por fim perda completa de tração quando a tensão cai abaixo do limiar mínimo dos contactores HV.
Estalo audível seguido de alertas no painel
Muitos proprietários relatam ouvir um estalo ou estouro suave no momento da falha — geralmente durante ou após um carregamento em wallbox. Imediatamente após, o painel exibe alertas de "falha no sistema de carregamento", "verifique o sistema de carga" ou ícones de alerta laranja/vermelho. Esse estalo é a fusão do fusível HV interno do ICCU.
Múltiplos códigos de aviso simultâneos
Após a falha, a leitura de DTCs com ferramenta OEM (GDS Mobile ou HiDS) mostra múltiplos códigos simultâneos: P1A9096 (código principal do ICCU), códigos de subtensão no sistema de 12V, e possivelmente códigos de comunicação CAN por perda de módulo. O P1A9096 é o código diagnóstico oficial utilizado pelo recall Hyundai/Kia para confirmar a falha.
Como confirmar o diagnóstico de falha do ICCU
- Leitura de DTCs com ferramenta OEM-level (GDS Mobile para Hyundai/Kia): verificar presença do código P1A9096 e dos codes associados
- Verificar se o veículo aceita carga DC mas recusa AC — essa diferença confirma que o problema está no caminho do OBC (parte do ICCU), não nos contactores HV nem no BMS
- Medir tensão de saída do ICCU no barramento de 12V — com o veículo em "Ready" e HV ativo: deve estar entre 13,5–14,5V. Abaixo de 12,6V indica LDC inoperante
- Verificar fusível HV interno do ICCU — a inspeção física do módulo (com devida precaução HV) revela o fusível aberto, confirmando a falha catastrófica do SiC
O recall Hyundai/Kia: o que está coberto
A Hyundai e a Kia emitiram recalls relacionados ao ICCU em múltiplos mercados:
- EUA: Recall NHTSA — cobre Ioniq 5 (2022–2024), EV6 (2022–2024), GV60 (2022–2023) com substituição gratuita do ICCU quando P1A9096 está presente
- Europa: Recalls similares em andamento nos principais mercados
- Brasil: A situação varia — verifique junto à concessionária autorizada Hyundai ou Kia com o número do chassi (VIN), ou consulte o portal de recalls do DENATRAN/SENATRAN
Se o seu veículo estiver dentro da garantia: Vá à concessionária autorizada. Não realize nenhum reparo independente antes de verificar cobertura. A substituição do ICCU pelo recall é gratuita — é a melhor opção quando disponível.
Opções de reparo fora de garantia
Para veículos fora da garantia de fábrica ou não cobertos pelo recall, existem duas opções:
| Opção | Custo estimado (Brasil) | Observações |
|---|---|---|
| Substituição do ICCU completo — Dealer | R$ 18.000 – 26.000 | Peça nova de montadora; garantia do serviço; tempo: 1–3 dias com peça em estoque |
| Reparo a nível de componente — Laboratório especializado | R$ 2.500 – 5.000 | Troca dos SiC MOSFETs defeituosos + substituição do fusível HV + teste funcional; garantia do serviço |
| ICCU remanufaturado (importado) | R$ 7.000 – 12.000 | Disponível em mercados como EUA e Europa; importação particular; prazo 4–8 semanas |
Como funciona o reparo a nível de componente
O reparo a nível de componente do ICCU é tecnicamente viável porque a falha é localizada e conhecida: os SiC MOSFETs do estágio primário e o fusível HV interno. O processo no laboratório inclui:
- Desmontagem do ICCU com protocolo de segurança HV
- Identificação dos MOSFETs SiC com defeito por medição de junção (teste de diodo no gate, drain e source)
- Substituição dos MOSFETs SiC por dispositivos equivalentes (STMicroelectronics ou equivalente aprovado)
- Substituição do fusível HV interno
- Reprocessamento da solda de BGA e SMD se necessário
- Teste funcional em bancada (carga AC simulada, verificação da saída DC de 12V, medição de isolamento)
- Teste no veículo com ferramenta OEM para confirmação da limpeza dos DTCs
Economia real: O reparo a nível de componente custa até 85% menos que a substituição do ICCU completo via dealer. Para um Ioniq 5 fora de garantia, isso representa uma diferença de R$ 15.000–21.000. O reparo mantém a funcionalidade original e inclui garantia do serviço.
